SIGRIST TurBiScat PM 40 Brief Instructions

Instalación eléctrica
59 / 196

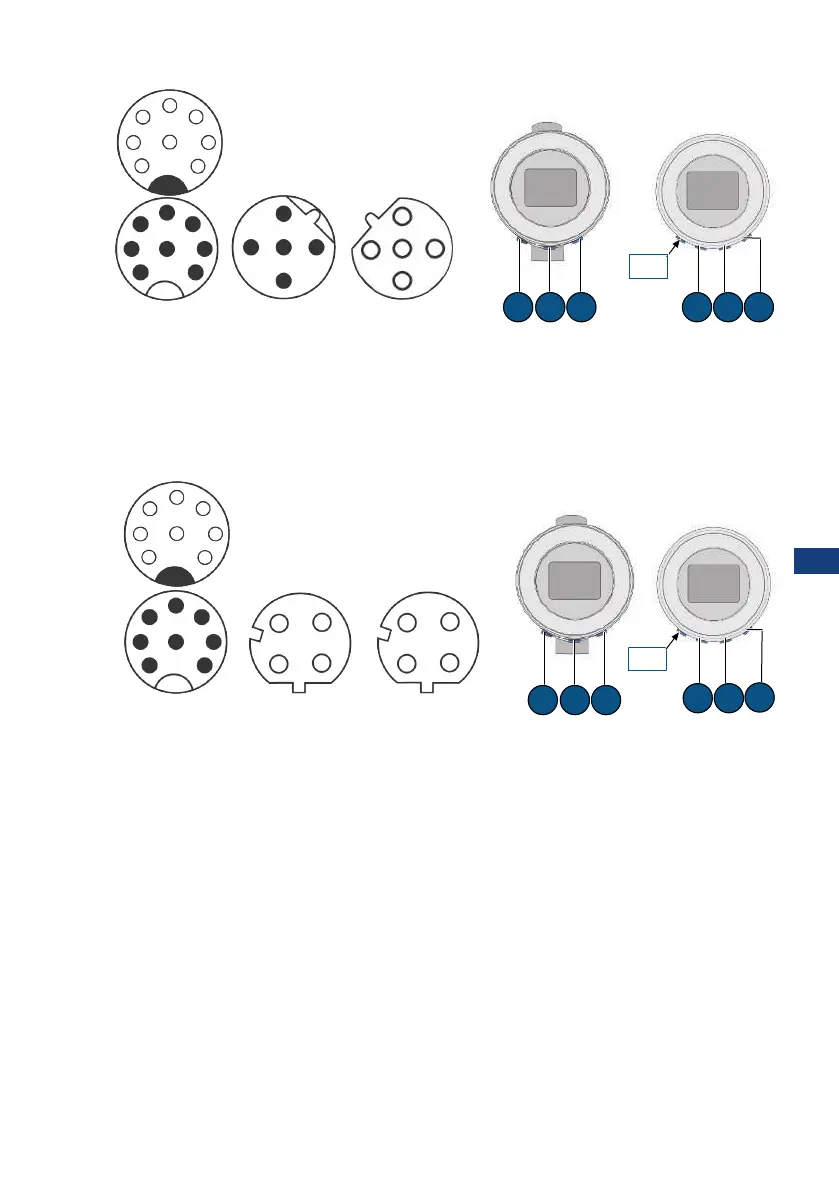

4.2.3 EG_Profibus
1
2
8 3
4
5
6
7
1
4
3
2
Female (C)
1
4
3
2
Male (B)Male (A)
A B C A B C
PM SiDis
5
5
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
Conector pin núm. 1 2 3 4
(A)Conector M12 de 8 polos A codificado GND 24V
(B)Conector M12 de 5 polos B codificado 5V PB_A GND PB_B
(C)Toma M12 de 5 polos B codificado 5V PB_A GND PB_B
4.2.4 EG_Profinet
1
2
8 3
4
5
6
7
1
4
3
2
Female (C)
1
4
3
2
Female (B)Male (A)
A B C
A B
C
SiDisPM
PM
Female PM
3
7
2
1
8
4
6
5
1) 2)
Conector pin núm. 1 2 3 4
(A)Conector M12 de 8 polos A codificado GND 24V
(B/C)Toma M12 de 4 polos D codificado TX+ TX- RX+ RX-
