6.3 Austausch der Batterieeinheit
Ausfall Positionsanzeige
Unsachgemäße Montage führt zum Verlust der Schutzart.
` Schrauben
1
gleichmäßig anziehen bis Batterieeinheit
2
vollstän-
dig auf Anschlag mit Gehäuse
4
ist.
` Korrekte Lage des O-Ringes
3
überprüfen.
Vorbereitung:
1. Positionsanzeige an Versorgungsspannung anschließen.
2. Austauschbatterieeinheit bereitlegen (siehe Kapitel 6.1).
3. Kreuzschlitzschraubendreher (z. B. PH 0x60) bereitlegen.
Demontage (siehe Abb. 11):
1. Das Batteriefach befindet sich auf der linken Seite des Gerätes
(Anschlüsse unten).
2. 3 Befestigungsschrauben
1
herausdrehen.
3. Batterieeinheit
2
herausnehmen (Entsorgung der Altbatterie siehe
Kapitel 7).
Montage (siehe Abb. 11):
1. Neue Batterieeinheit
2
einbauen. Auf leichte Fügbarkeit achten.
2. Korrekte Lage des O-Rings
3
überprüfen. O-Ring muss bei der Montage
der Batterieeinheit
2
umlaufend am Batteriegehäuse aufliegen.
1
Schrauben
2
Batterieeinheit
3
O-Ring
4
Gehäuse

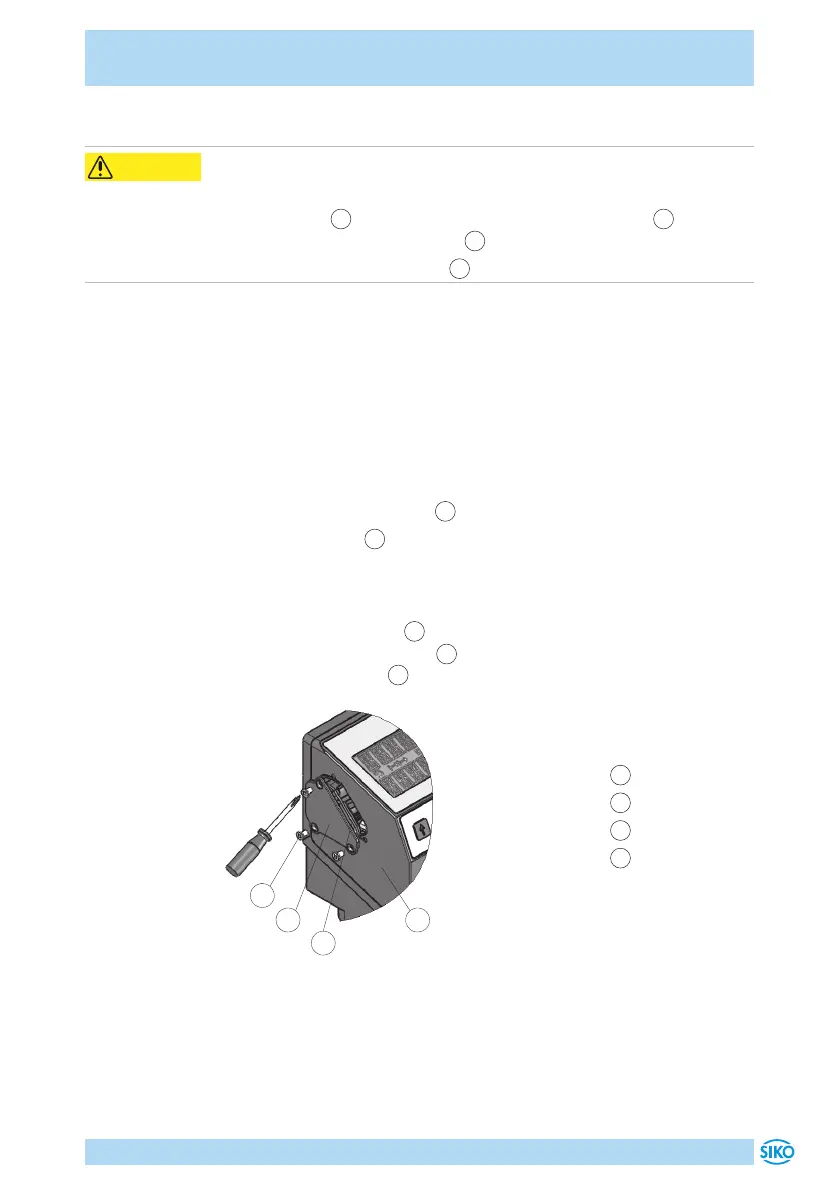

Abb. 11: Batteriewechsel
