AP10
Inbetriebnahme Deutsch
AP10 · Datum 10.01.2020 · Art. Nr. 86832 · Änd. Stand 6/20
13
5 Inbetriebnahme
Anzeige und Bedientasten
Die Positionsanzeige verfügt über eine zweizeilige Anzeige mit Sonder-
zeichen und drei Bedientasten. Über die Tasten wird die Positionsanzeige
parametriert und gesteuert. Die LEDs
1
+
2
dienen der Positionierü-
berwachung. Im Grundzustand (Werkseinstellung) wird in der 1. Zeile der
Istwert und in der 2. Zeile der Sollwert dargestellt. Bei kritischem Batte-
riezustand blinkt das Sonderzeichen , bei leerer Batterie leuchtet
dauerhaft. Bei eingeschaltetem Kettenmaß wird das Kettenmaß-
symbol eingeblendet.
1 2

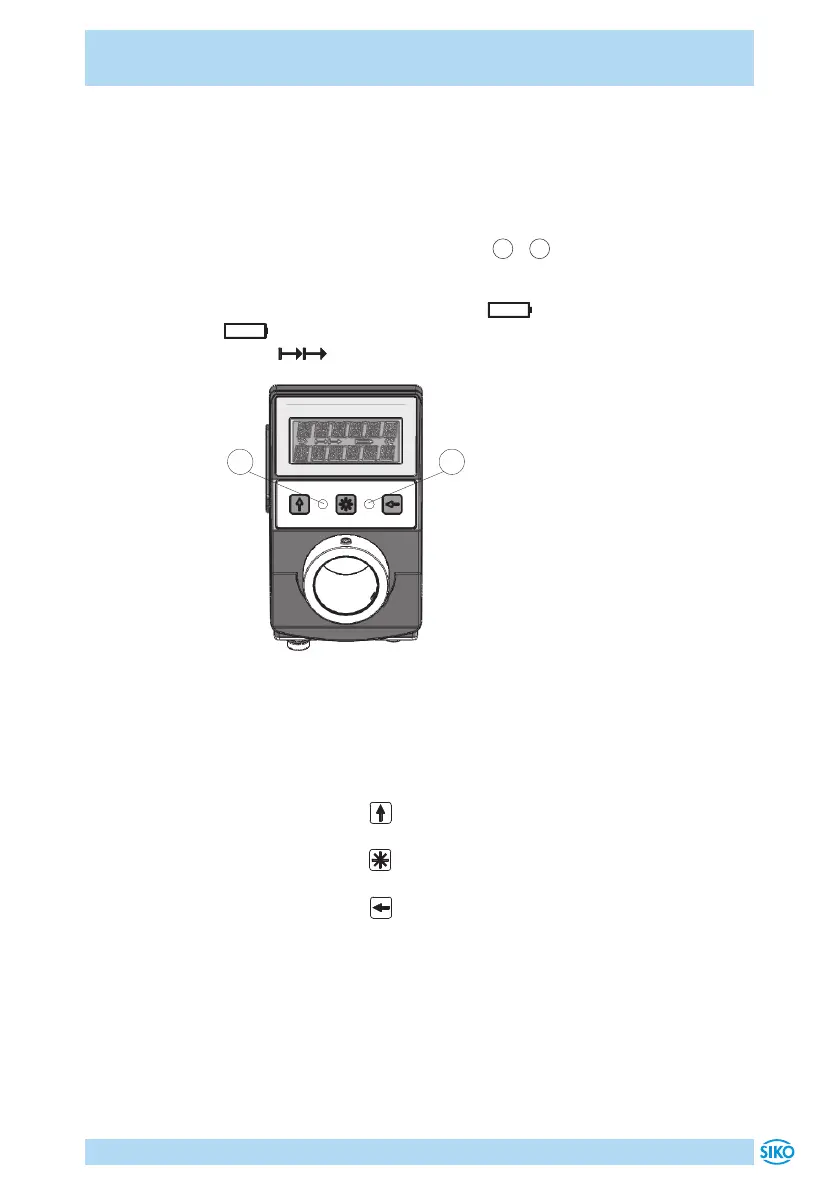

Abb. 10: Bedienelemente
Manueller Einrichtbetrieb
Nach Anlegen der Versorgungsspannung (siehe Kapitel 4.2) befindet sich
die Positionsanzeige auf der obersten Ebene der Menüstruktur (Default/
Auslieferungszustand).
• Das Drücken der - Taste schaltet die Kettenmaß-Funktion ein- bzw.
aus.
• Das Drücken der - Taste startet die Kalibrierung (siehe Benutzer-
handbuch).
• Das Drücken der - Taste startet den Konfigurationsmodus (siehe
Benutzerhandbuch).
