AP10
Installation Deutsch
AP10 · Datum 10.01.2020 · Art. Nr. 86832 · Änd. Stand 6/20
12
Anschlussbelegung
•
1
IO-Link: Stift 4 pol. M8 (siehe Abb. 8).
Zubehör Gegenstecker und Kabelverlängerungen siehe Kapitel 8.
PIN Belegung
1 L+ (+UB)
2 nc
3 L- (GND)
4 C/Q
1
IO-Link
2
Erdungs-Anschluss
3
Staubkappe
2
1
3

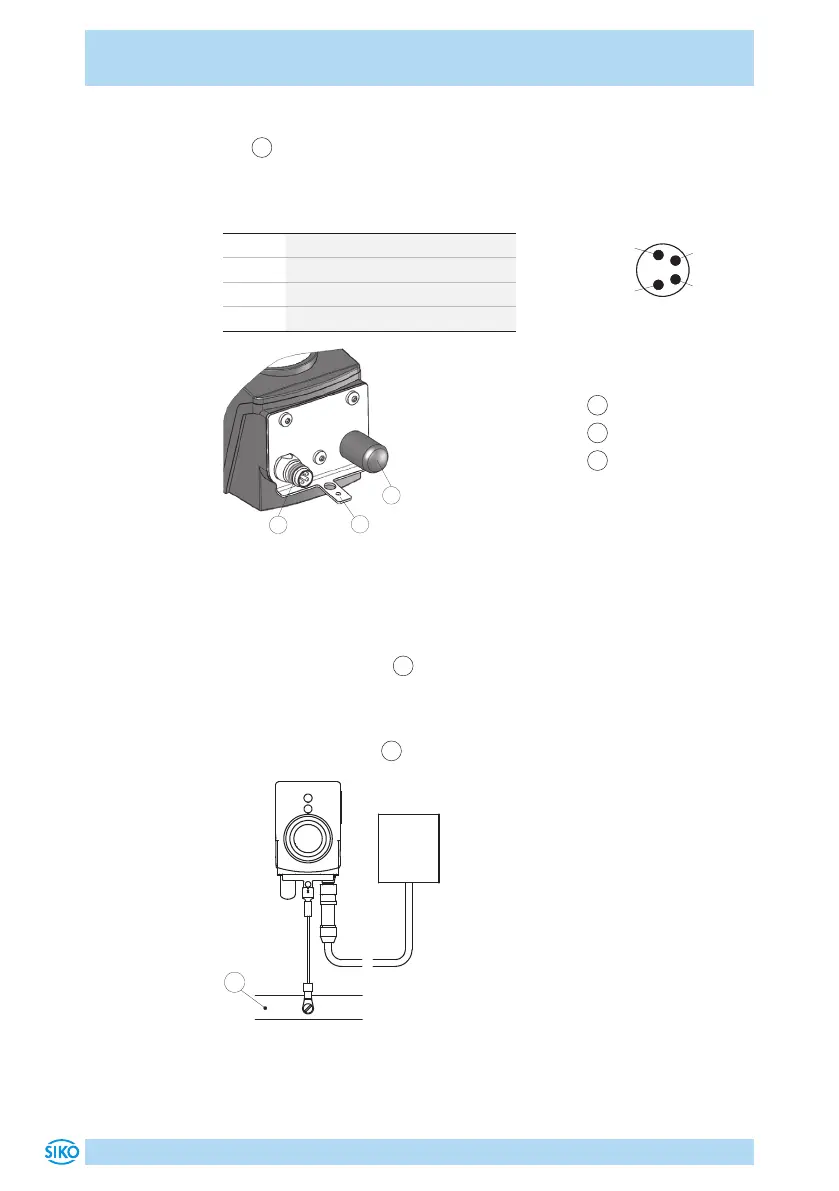

Abb. 8: Anschlussbelegung
Litzenquerschnitt Leitungen 0.14 ... 0.5mm².
Anschluss Erdung
Den Erdungs-Anschluss
2
neben dem Anschlussstecker auf das Schutz-
leiterpotential legen (siehe Abb. 8). Verwenden Sie dazu 6.3mm Flach-
stecker oder Kabelschuh mit kurzer Litze 2.5 … 4mm² (nicht im Liefer-
umfang). Bei mehreren Positionsanzeigen wird empfohlen die Erdung auf
eine Erdungs-Schiene
1
anzuschließen (siehe Abb. 9).
IO-Link
Master
1
Abb. 9: Erdungs-Schiene
4
3
2
1
Ansichtseite = Steckseite
