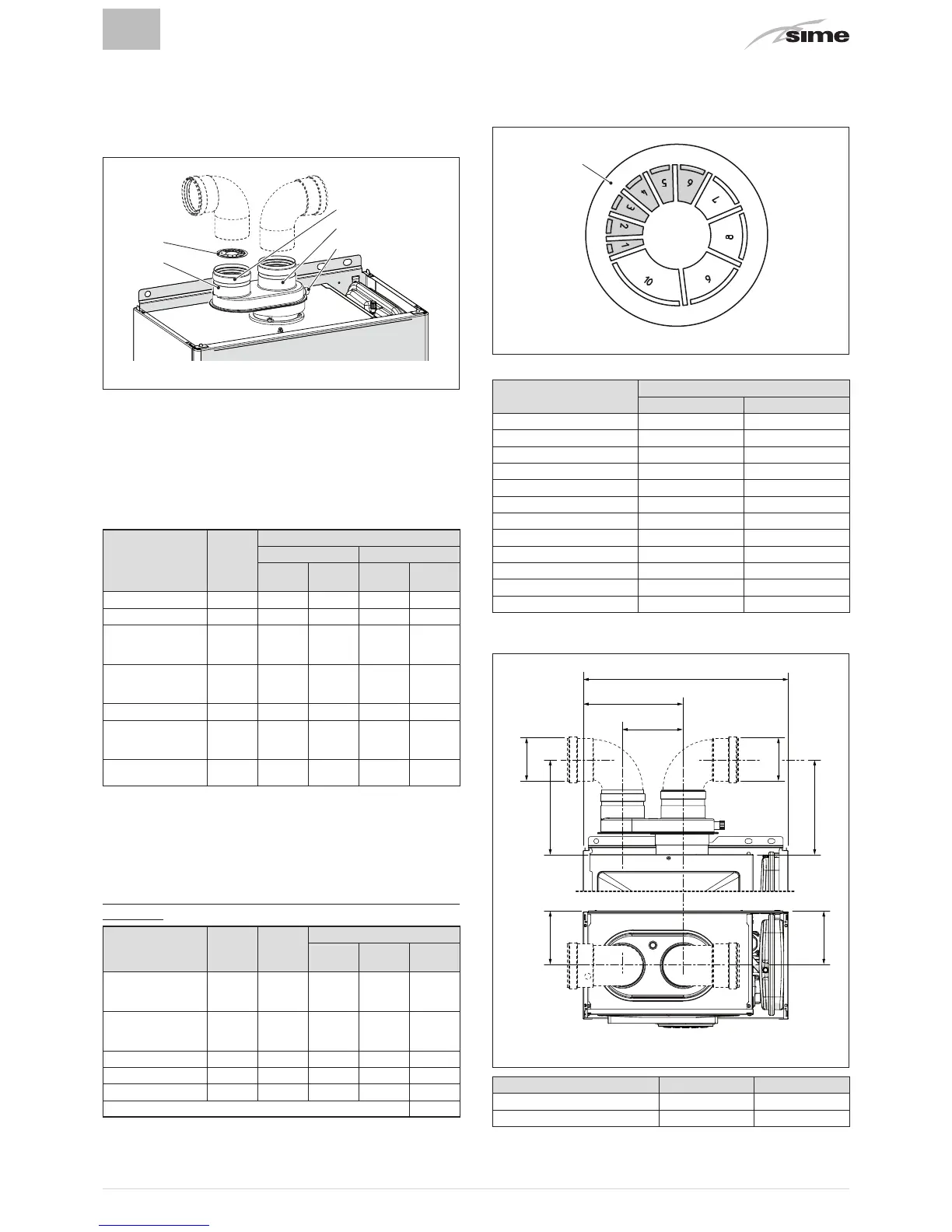

O separador é fornecido com o diagrama de aspiração do ar com-
burente, que deve ser montado depois de terem sido eliminados
os
set
ores em função da perda de carga total que é calculada
somando as perdas de carga das condutas de aspiração às das
condutas de descarga, conforme indicado em seguida.
1
2
4
5
3
Fig. 15
LEGENDA:
1
Separador com tomada
2
Diafragma de aspiração
3
Aspiração do ar
4
Descarga gases
5
Tomada para análise de gases
Perdas de carga acessórias Ø 80 mm
Descrição Código
Perda de carga (mm H2O)
Brava Slim 25 BF Brava Slim 30 BF
Aspira-
ção
Des-
carga
Aspira-
ção
Des-
carga
Curva a 90° MF
8077410
0,35 0,40 0,45 0,50
Curva a 45° MF
8077411
0,30 0,35 0,40 0,45
Prolongamento
horizontal C. 1000
mm
8077309
0,20 0,30 0,25 0,35
Prolongamento
vertical C. 1000
mm
8077309
0,20 0,10 0,25 0,15
Terminal de parede
8089501
0,15 0,50 0,20 0,80
Tee de recupera-
ção da conden-
sação
8093300
- 0,80 - 1,00
Terminal de saída
de teto (*)
8091200
1,60 0,10 2,00 0,20
(*) As perdas do terminal de saída de teto em aspiração incluem
o coletor cód. 8091400.
NOTA:
para um correto funcionamento da caldeira é necessário,
com a curva a 90° em aspiração, respeitar uma distância mínima
da conduta de 0,50 m.
Exemplo do cálculo das perdas de carga de uma caldeira
Brava
Slim 25 BF
.
Acessórios Ø 80
mm
Código Qtda
Perda de carga (mm H2O)
Aspira-
ção
Des-
carga
Tot
ais
Prolongamento C.
1000 mm (hori-
zontal)
8077309
7 7 x 0,2 - 1,40
Prolongamento C.
1000 mm (hori-
zontal)
8077309
7 - 7 x 0,3 2,10
Curvas 90°
8077410
2 2 x 0,35 - 0,70
Curvas 90°
8077410
2 - 2 x 0,4 0,80
Terminal de parede
8089501
2 0,15 0,5 0,65
TOTAL 5,65
(instalação permitida, uma vez que a soma das perdas de carga
dos acessórios utilizados é inferior a 9,0 mm H20).
Com esta perda de carga total, é necessário retirar do diafragma
de aspiração (2) os setores do número 1 ao número 6 inclusive.
2
Fig. 16
Nº do setor a retirar
Perda de carga total (mm H2O)
Brava Slim 25 BF Brava Slim 30 BF
Nenhum 0 ÷ 2,0 0 ÷ 0,8
1 2,0 ÷ 3,0 0,8 ÷ 1,5
1 ÷ 2 3,0 ÷ 4,0 1,5 ÷ 2,4
1 ÷ 3 - 2,4 ÷ 3,2
1 ÷ 4 4,0 ÷ 5,0 3,2 ÷ 4,0
1 ÷ 5 - 4,0 ÷ 4,8
1 ÷ 6 5,0 ÷ 6,0 4,8 ÷ 5,6
1 ÷ 7 6,0 ÷ 7,0 5,6 ÷ 6,5
1 ÷ 8 - 6,5 ÷ 7,3
1 ÷ 9 7,0 ÷ 8,0 7,3 ÷ 7,8
1 ÷ 10 - 7,8 ÷ 8,4
Todo o diafragma 8,0 ÷
9,0
(*) 8,4 ÷
9,5
(*)
(*) Perda de carga máxima permitida.
120
Ø 80
190
190
125
125
Ø 80
K
L
Fig. 17
Descrição
Brava Slim 25 BF Brava Slim 30 BF
K (mm) 203 221
L (mm) 400 450
