16
17
18
1
2
3
6
7
5
8
9 10
11
13
16
15
14
12
4
1
Вентилятор
2
Двойной датчик (нагнетание отопления/предохранительный)
3
Камера сгорания
4
Электрод розжига / обнаружения пламени
5
Переключательный клапан
6
Узел наполнения системы
7
Датчик ГВС
8
Панель управления
9
Вторичный теплообменник
10
Газовый клапан
11
Фильтр в контуре ГВС и регулятор напора
12
Предохранительный клапан
13
Слив котла
14
Насос системы отопления
15
Преобразователь давления воды
16
Автоматический воздушный клапан
17
Горелка
18
Первичный теплообменник
19
Расширительный бак
20
Система отвода газовых дымов и забора воздуха горения

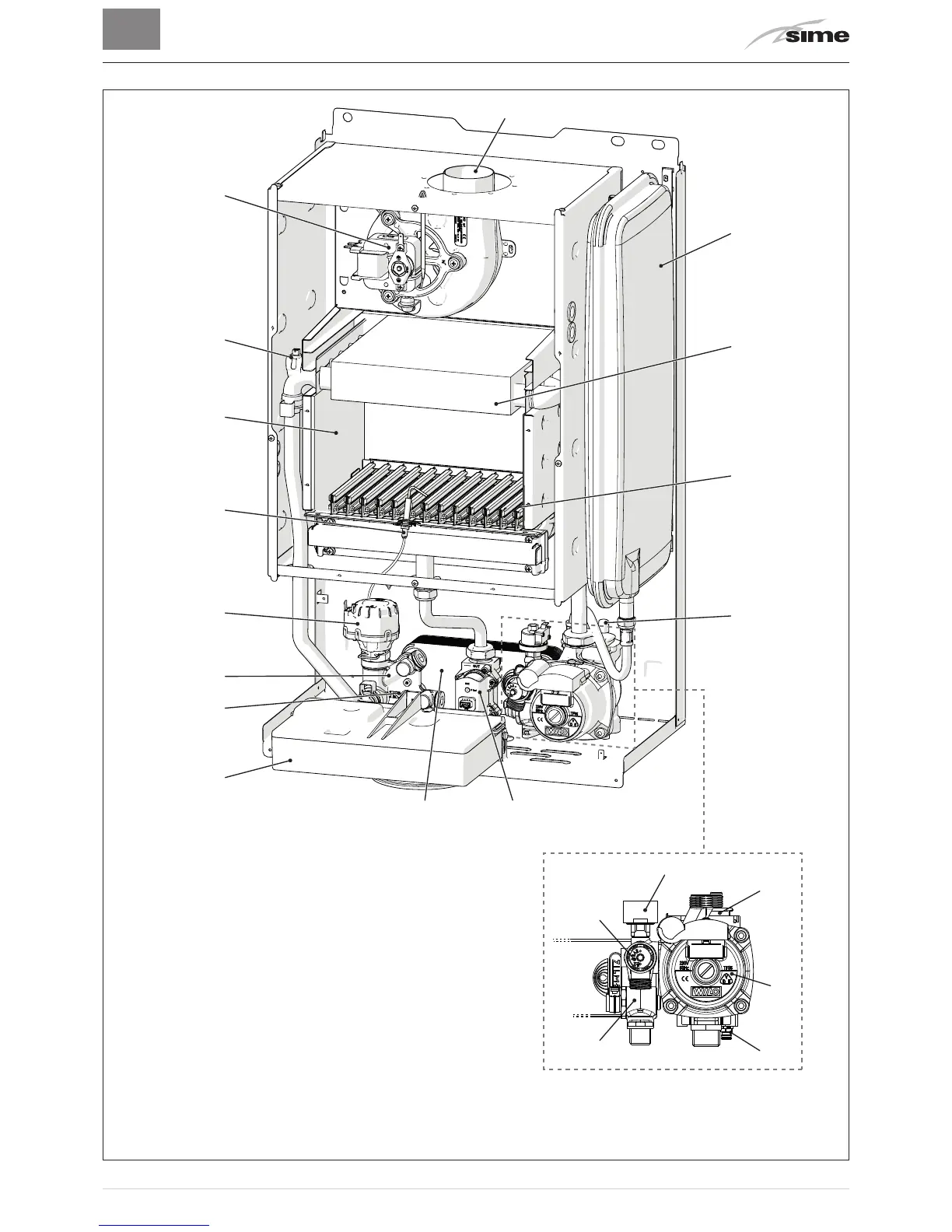

Рис. 2
