Sime Brava Slim 25 BF - Esquema Eléctrico

9
ES

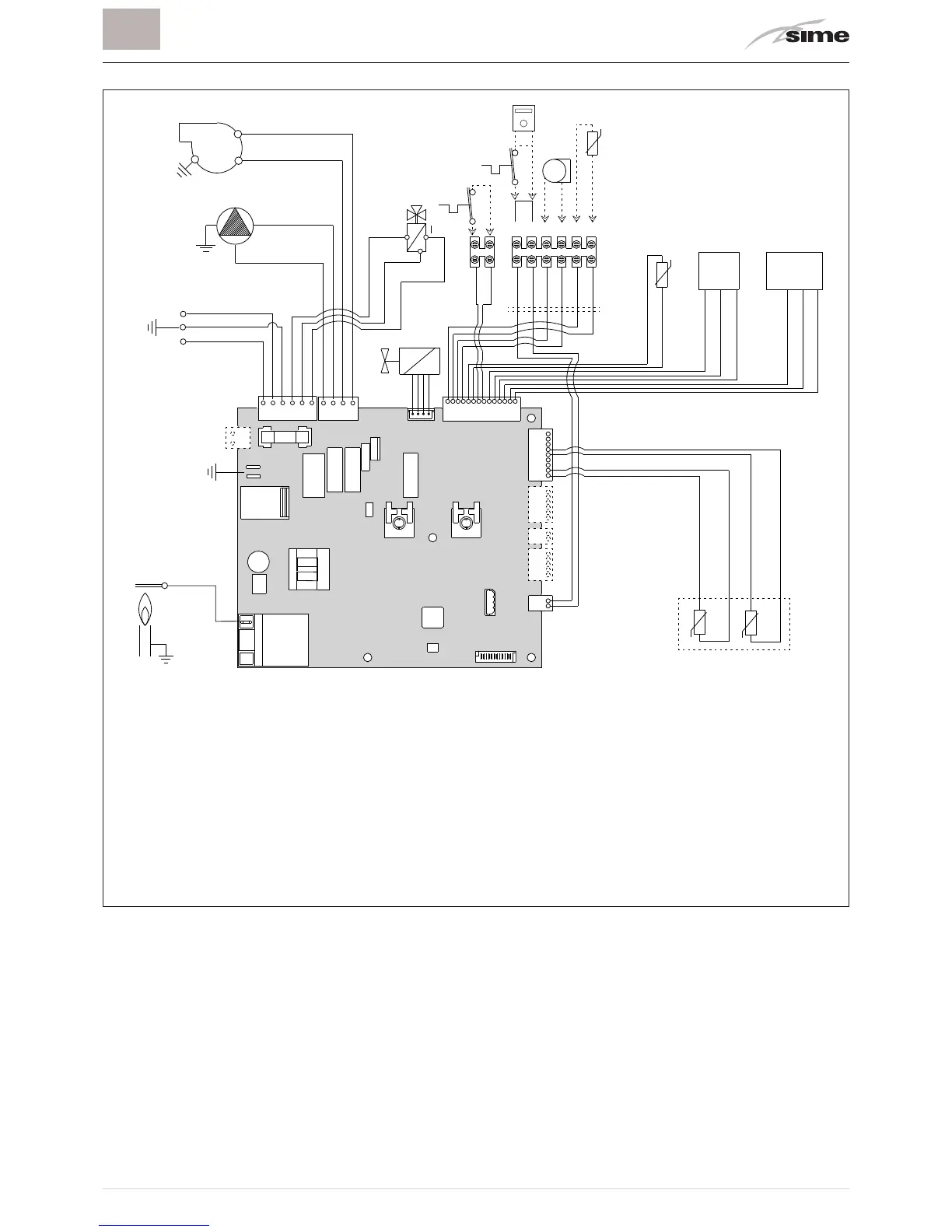

1.11 Esquema eléctrico
MARRÓN
AZUL
AZUL AZUL
ROJO
ROJO ROJO
VERDE
ROJO
NARANJA
VERDE
BLANCO
ROJO ROJO
AZUL
CD .6324900
MARRÓN
NEGRO
AZUL
NEGRO
230 V - 50 Hz
L
N
NEGRO
MARRÓN
VD
SS
TPA
SM1
SAUX
SM2
TRA
EAR
EV
F
PI
V
FLM
CN6
CN5
CN3
CN17
CN4 CN1
CN15
CN14
CN13CN12
CN11
2
3
VCC GND IN
5V GND OUT
CN2
NEGRO NEGRO
AZUL AZUL
VERDE VERDE
NEGRO NEGRO
3 2 1456
SE
TA
TA2
CR
L Línea
N Neutro
F Fusible (3.15AT)
TRA Transformador de encendido
PI Bomba de la instalación
V Ventilador
EAR Electrodo de encendido / detección
EV Electroválvula de gas
SS Sonda de agua sanitaria
SM1-2 Sonda doble (impulsión/seguridad térmica)
FLM Caudalímetro
VD Válvula desviadora
TPA Transductor de presión
TA-TA2 Termostato de ambiente
SE Sonda externa
SAUX Sonda auxiliar
CR Control remoto (como alternativa al TA)
Para conectar el "TA" o, como alternativa, el "CR" retire el puente entre los bornes 5-6.
Fig. 6
m
ADVERTENCIA
Es obligatorio:
– Emplear un interruptor magnetotérmico omnipolar,
seccionador de línea, conforme a las Normas EN
– Respetar la conexión L (Fase) - N (Neutro)
– Que el cable de alimentación especial sea sustituido
únicamente por un cable destinado a recambio y co
-
nectado por personal profesional cualificado
–
Conectar el cable de tierra a una instalación de pues-
ta a tierra eficaz.El fabricante no se responsabiliza
de posibl
es daños oc
asionados por la ausencia de
puesta a tierra del aparato y por el incumplimiento
de las indicaciones de los esquemas eléctricos.
d
SE PROHÍBE
Utilizar los tubos del agua para la puesta a tierra del
aparato.
