ADVERTÊNCIAS
– A conduta de descarga e a junta do tubo de evacua-
ção de gases devem ser produzidos em conformida-
de com as Normas e a Legislação nacional e local
em vigor
.
–
É obrigatória a utilização de condutas rígidas, re
-
sistentes à temperatura, à condensação, às tensões
mecânic
as e estanques.
– Condutas de descarga não isoladas são potenciais
fontes de perigo.
2.11.1 Condutas coaxiais
Acessórios coaxiais
Descrição
Código
Ø 60/100
mm
Ø 80/125
mm
Kit de conduta coaxial 8084811 8084830
Prolongamento C. 1000 mm 8096103 8096130
Prolongamento C. 500 mm 8096102 -
Prolongamento vertical C. 200 mm com
tomada de análise dos gases
8086908 -
Adaptador para Ø 80/125 mm - 8093120
Curva suplementar a 90° 8095801 8095820
Curva suplementar a 45° 8095900 8095920
Ladrilho articulado 8091300 8091300
Terminal de saída de teto C. 1284 mm 8091200 8091200
Recuperação da condensação vertical
C. 200 mm
8092803 8092803
Perdas de carga - Comprimentos equivalentes
Modelo
Leq (metros lineares)
Ø 60/100
mm
Ø 80/125
mm
Curva a 90° 1 1
Curva a 45° 0,5 0,8
Comprimentos mínimos/máximos
Modelo
Comprimento da condu-
ta Ø 60/100
Comprimento da c
ondu-
ta Ø 80/125
C horizon-
tal (m)
H vertic
al
(m)
C horizon-
tal (m)
H vertical
(m)
Mín.
Máx.
Mín.
Máx.
Mín.
Máx.
Mín.
Máx.
Brava Slim
25 BF
- 3,5
1,3
(*)
5 3,5 6 4 7
Brava Slim
30 BF
- 3,0
1,3
(*)
5 3 6 4 7
m
ADVERTÊNCIA
(*) Para condutas verticais (Tipo C32) ou a parte verti-
cal da conduta (Tipo C42) de comprimento superior a
1,3m, É OBRIG
ATÓRIA a introdução da recuperação de
condensação vertical.

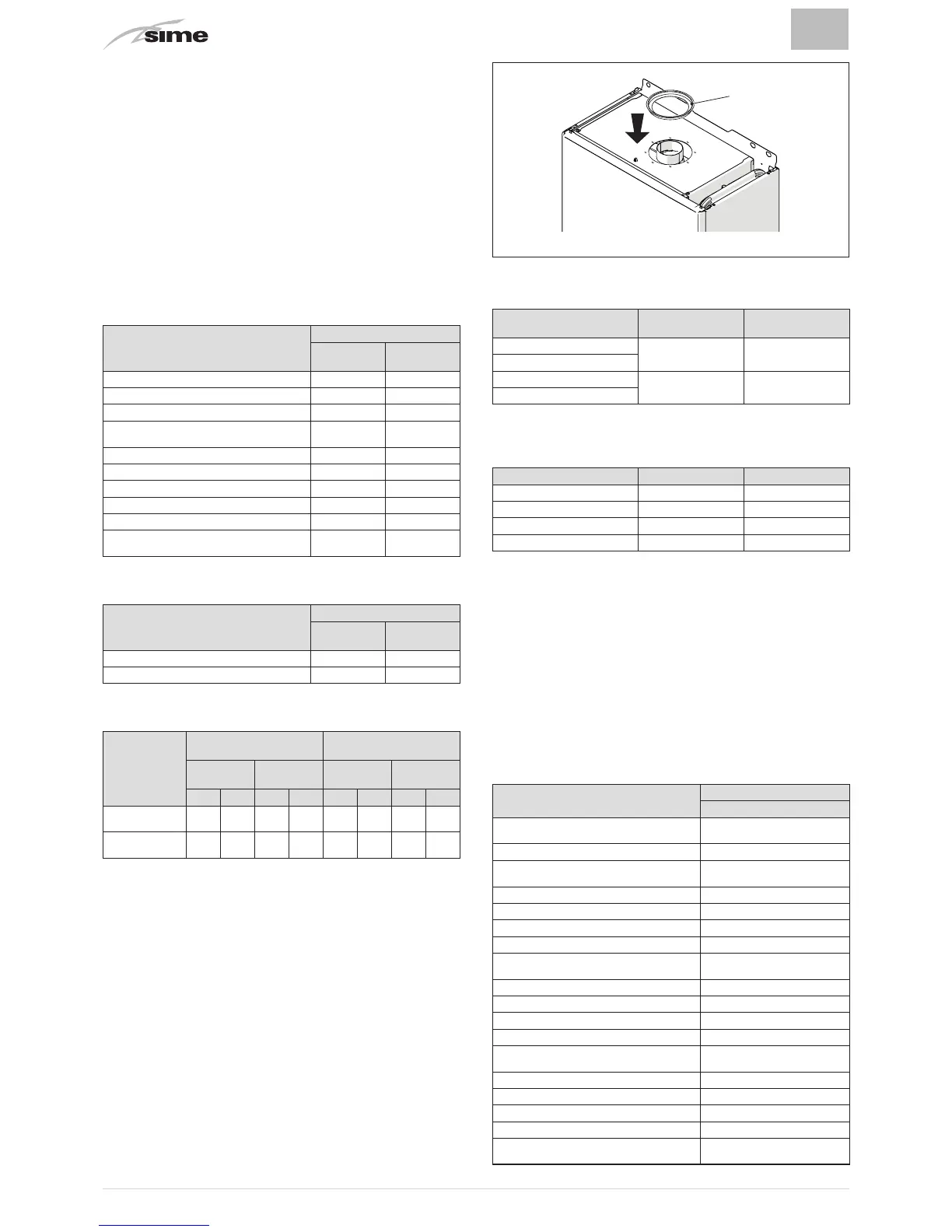

Diafragmas para condutas coaxiais
As caldeiras deixam a fábrica dotadas de (1) diafragma com as
seguintes características:
–
Brava Slim 25 BF
: diafragma Ø 79 mm
–
Brava Slim 30 BF
: diafragma Ø 81 mm.
1
Fig. 14
Quando as descargas são de
Tipo C12
ou
C42
, o diagrama é remo-
vido ou mantido, seguindo o quanto indicado em seguida:
Modelo Diafragma
para o C da con
-
duta
Brava Slim 25 BF
SI
(deixá-la montada)
< 1 m
Brava Slim 30 BF
Brava Slim 25 BF
NO
(removê-la)
> 1 m
Brava Slim 30 BF
Quando a descarga é de
Tipo C32
(retilíneo vertical sem curvas), a
presença do diafragma modifica o comprimento máximo da con-
duta, conforme o indicado de seguida:
Modelo Diafragma C máx. (m)
Brava Slim 25 BF
SI 2,5
Brava Slim 25 BF
NO 5
Brava Slim 30 BF
SI 2,5
Brava Slim 30 BF
NO 5
2.11.2 Condutas separadas (divididas Ø 80mm)
A realização das descargas com condutas separadas implica a
utilização do "separador ar/gases", que deve ser encomendado
em separado da caldeira, ao qual, para completar o grupo de
descarga de gases - aspiração do ar comburente, devem ser liga
-
dos os outros acessórios, a escolher entre os indicados na tabela.
O compriment
o máximo total, obtido somando os comprimentos
das tubagens de aspiração e descarga, é determinado pelas per
-
das de carga dos acessórios individuais introduzidos e não deve
ser superior a 9 mm H
2
O para
Brava Slim 25 BF
e 9,5 mm H
2
O
Brava Slim 30 BF
.
Acessórios separados
Descrição
Código
Diâmetro Ø 80 (mm)
Separador ar/gases (com tomada de
deteção) + diafragma
8093020
Curva a 90° M-F (6 pç.) 8077410
Curva a 90° M-F (com tomada de
deteção)
8077407
Curva a 90° M-F (isolada) 8077408
Prolongamento C. 1000 mm (6 pç.) 8077309
Prolongamento C. 1000 mm (isolado) 8077306
Prolongamento C. 500 mm (6 pç.) 8077308
Prolongamento C. 135 mm (com tomada
de deteção)
8077304
Terminal de descarga de parede 8089501
Kit de pontas de veio internas e externas 8091500
Terminal de aspiração 8089500
Curva a 45° M-F (6 pç.) 8077411
Recuperação da condensação C. 135
mm
8092800
Coletor 8091400
Ladrilho articulado 8091300
Terminal de saída do teto C. 1390 mm 8091201
Tee de recuperação da condensação 8093300
Junta de aspiração/descarga Ø 80/125
mm
8091401
