2.12 Conexões elétricas
A caldeira traz incluído um cabo elétrico de alimentação já cabla-
do que deve ser ligado à rede de 230V~50 Hz.
Em caso de subs
tituição, esta deve ser imediatamente solicitada
à
Sime
.
Como tal, são necessárias apenas as ligações dos componentes
opcionais indicados na tabela, que devem ser encomendadas em
separado da caldeira.
DESCRIÇÃO CÓDIGO
Kit sonda externa (ß=3435, NTC 10KOhm a 25°C) 8094101
Cabo de alimentação (dedicado) 6323875
Comando remoto CR 63 (open therm) 8092219
Comando remoto CR 73 (open therm) 8092226
Comando remoto CR 83 (open therm) 8092241
Comando remoto HOME (open therm) 8092280
Comando remoto HOME PLUS (open therm) 8092281
m
ADVERTÊNCIA
As operações descritas em seguida devem ser efetua-
das APENAS por pessoal profissionalmente qualifica-
do.
a
PERIGO
Antes de efetuar as operações descritas de seguida:
– posicionar o interruptor geral do equipamento na po-
sição "OFF" (desligado)
–
fechar a torneira do gás
– prestar atenção para não tocar em eventuais partes
quentes no interior do aparelho.

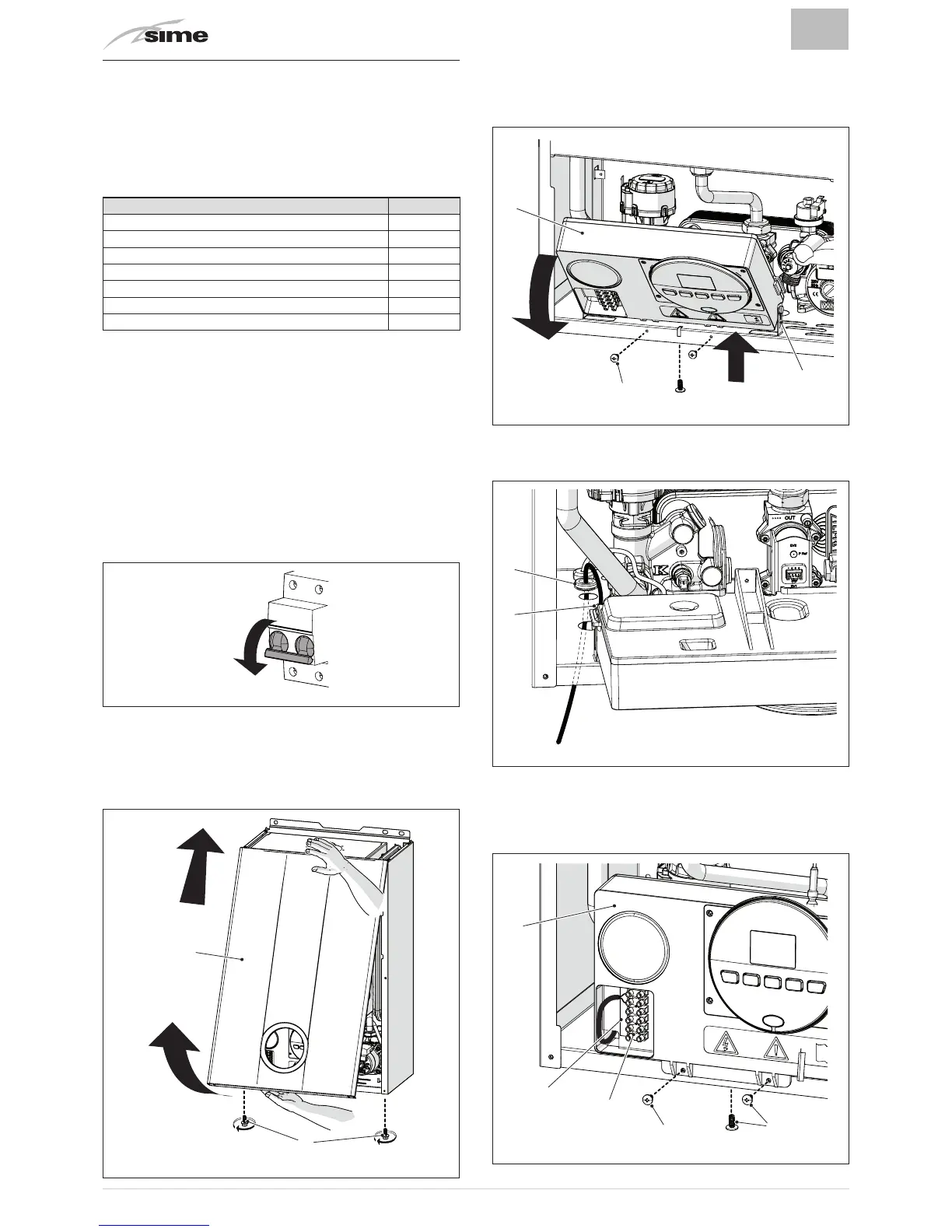

Fig. 18
Para facilitar a entrada na caldeira dos fios de ligação dos com-
ponentes opcionais:
–
desenroscar os dois parafusos (1), empurrar para a frente o
painel anterior (2) e levantá-lo para desacoplá-lo pela parte
superior
2
Fig. 19
– remover os parafusos (2) de fixação do quadro de comando (4)
– desviar o quadro (4) em direção a cima (a) mantendo-o nas
guias laterais (5) até ao fim de curso
– rodá-lo para a frente (b) até o colocar na posição horizontal
Fig. 21
– colocar o quadro de comandos (4) na posição original e blo-
queá-lo com os parafusos (3) anteriormente retirados
–
ligar os fios do componente à caixa de terminais (8), segundo o
indicado na placa (9).
