ADVERTÊNCIA
É obrigatória:
– A utilização de um interruptor magnetotérmico om-
nipolar, seccionador de linha, conforme as normas
EN
–
que em caso de substituição do cabo de alimentação,
seja utilizado SÓ um cabo especial, com um conetor
pré-cablado de fábrica, encomendado para substitui
-
ção e adaptado por pessoal profissionalmente qua-
lificado
–
Ligar o cabo de terra a um equipamento de ligação à
terra eficaz (*)
– que antes de cada intervenção na caldeira, seja cor
-
tada a alimentação elétrica, posicionando em "OFF"
o interrupt
or geral das instalações.
(*) O fabricante não é responsável por eventuais danos provo-
cados pela ausência da ligação à terra do aparelho ou a não
observaç
ão do quanto indicado nos diagramas elétricos.
d
É PROIBIDO
Utilizar os tubos da água para a ligação à terra do apa-
relho.
2.12.1 Sonda externa
A caldeira prevê a ligação a uma sonda de deteção da tempe-
ratura exterior e pode funcionar desta forma com temperaturas
variáv
eis.
Tal significa que a temperatura de saída da caldeira varia em fun
-
ção da temperatura exterior em função da curva de climatização
selecionada entre as indicadas no diagrama (curva padrão nº 20).
Para a montagem da sonda no exterior do edifício, seguir as ins
-
truções indicadas na/dentro da embalagem.

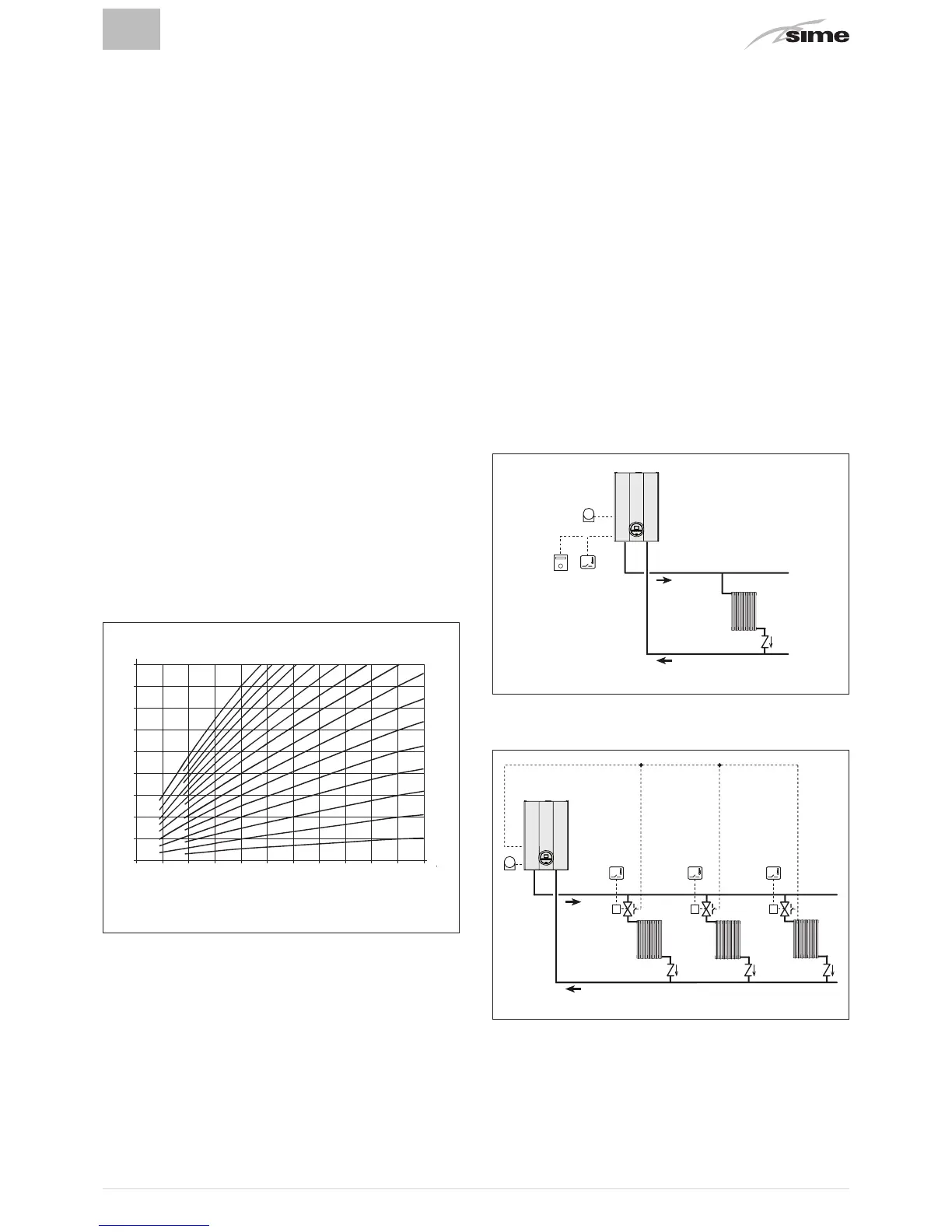

Curvas de climatização
Temperatura de saída
20 10 0 -10 -20
-30
90
80
70
60
50
40
30
°C
°C
40
35
30
27,5 25 22,5
20
17,5
15
12,5
10
7,5
5
2,5
100
Temperatura exterior
Fig. 23
m
ADVERTÊNCIA
As curvas são calculadas a uma temperatura ambiente
de 20°C. Para modificar a curva configurar o "PAR 12 =
PENDÊNCIA CURVA AQUECIMENTO".
2.12.2 Cronotermóstato ou termóstato ambiente
A ligação elétrica do cronotermóstato ou do termóstato ambiente
foi anteriormente descrita. Para a montagem do componente no
ambiente a controlar, seguir as instruções indicadas na emba
-
lagem.
2.12.3 EXEMPLOS de utilização de dispositivos
de comando/controlo em alguns tipos de
instalações de aquecimento
LEGENDA
M Saída do equipamento
R Regresso do equipamento
CR Comando remoto
SE Sonda externa
TA÷TA3 Termóstatos ambientes de zona
VZ1÷VZ3 Válvulas de zona
RL1÷RL3 Relé de zona
P1÷P3 Bombas de zona
SI Separador hidráulico
Equipamento com UMA ZONA direta, uma sonda externa e um
termóstato ambiente ou, como alternativa, um comando remo-
to.
R
M
SE
TA
CR
Fig. 24
Equipamento MULTIZONA - com válvulas de zona, termóstatos
ambiente e sonda externa.
TA
TA1
VZ1 VZ2 VZ3
TA2 TA3
SE
R
M
Fig. 25
m
ADVERTÊNCIA
Configurar o "PAR 17 = ATRASO ATIVAÇÃO BOMBA
INSTALAÇÃO" para permitir a abertura das válvulas de
zona VZ.
