52
PT

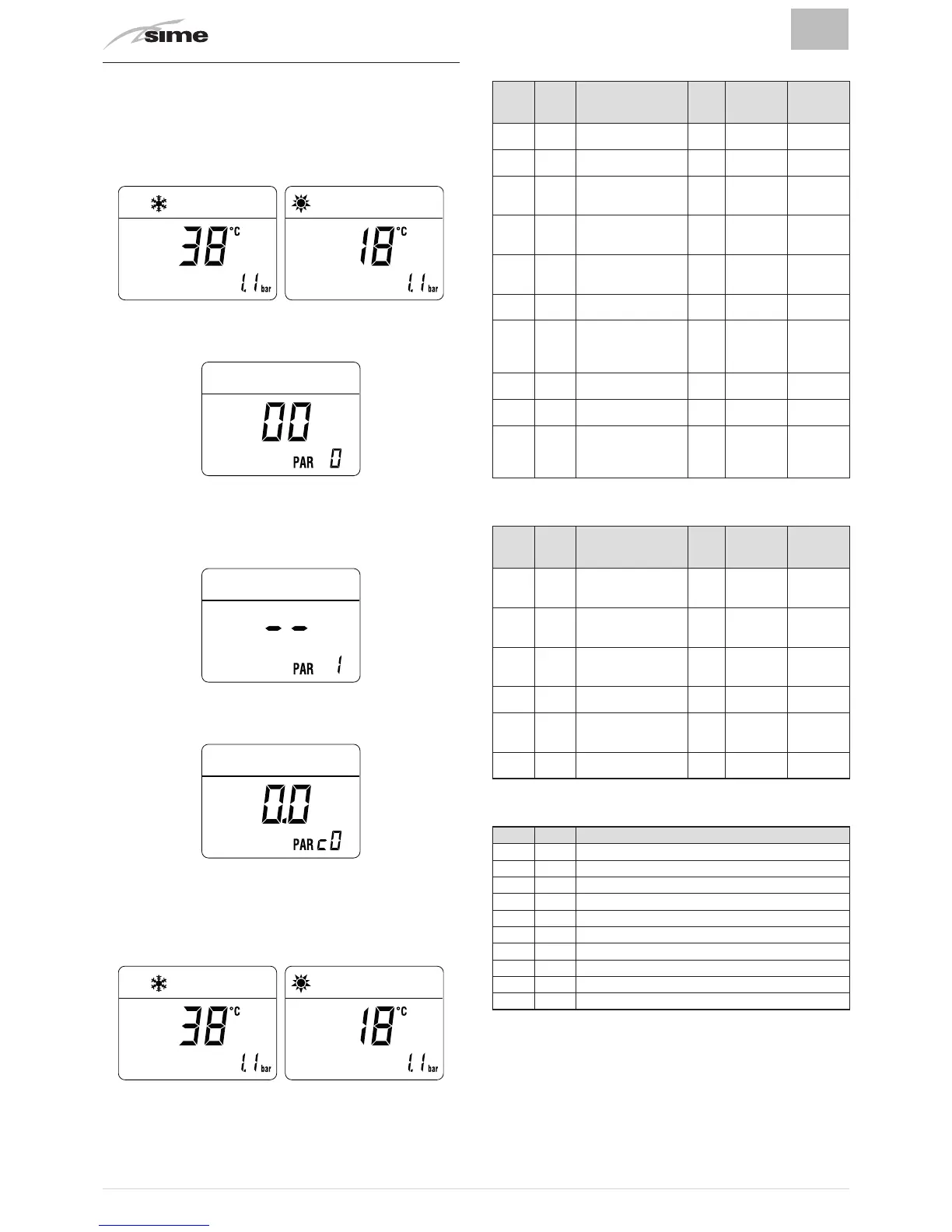

3.6 Visualização dos dados de funcionamento e
contadores
Uma vez em funcionamento a caldeira é possível, para o técnico
qualificado, visualizar os dados de funcionamento e os contado-
res procedendo como se segue:
no ecrã de funcionamento, na modalidade do momento (IN-
VERNO
n
ou VERÃO
l
)
entrar em
“Visualização”
pressionando
simultaneamente
, por
mais de 3s, as teclas
r
e
<
até visualizar a tela seguinte
Nesta posição, existem duas possibilidades:
percorra a lista das
“informações (PAR)”
e dos
“contadores
(PARc)”
pressionando a tecla
t
. O deslizamento será em se-
quência
visualizar os
“alarmes existentes”
(máximo 10) premindo a te-
cla
r
no interior das exibições, avançar com as teclas
t
ou
r
.
Terminadas as visualizações dos valores de interesse, para sair
do menu, pressionar por alguns segundos a tecla
y
até visua-
lizar a página inicial.
TABELA DE EXIBIÇÃO DE INFORMAÇÕES
Tipo N. Descrição
In-
ter-
valo
Unidade
de me-
dida
Passo
PAR 00
Visualização da
versão sw
PAR 01
Visualização da
sonda externa
- 9 ..
99
°C 1
PAR 02
Visualização da tem
-
peratura da sonda
de saída 1
- 9 ..
99
°C 1
PAR 03
Visualizaç
ão da tem
-
peratura da sonda
de saída 2
- 9 ..
99
°C 1
PAR 04
Visualizaç
ão da tem
-
peratura da sonda
sanitária
- 9 ..
99
°C
1
PAR 05
Visualização da son
-
da auxiliar AUX
- 9 ..
99
°C 1
PAR 06
Visualizaç
ão SET da
temperatura efetiva
de aquecimento
Par.
13 …
Par.
14
°C 1
PAR 07
Visualização do nível
de potência
0 .. 99 % 1
PAR 08
Visualização do cau
-
dal do fluxímetro
0 .. 99 l/min 0.1
PAR 09
Visualizaç
ão da
leitura do transdutor
de pressão da água
(se presente)
0…99 bar 0.1
TABELA DE EXIBIÇÃO DOS CONTADORES
Tipo N. Descrição
In-
ter-
valo
Unidade
de me-
dida
Passo
PAR c0
nº total horas de
funcionamento da
caldeira
0 .. 99 h x 1000
0,1; de 0,0
a 9,9; 1; de
10 a 99
PAR c1
nº total horas de
funcionamento do
queimador
0 .. 99 h x 1000
0,1; de 0,0
a 9,9; 1; de
10 a 99
PAR c2
nº total de ligações
do queimador
0 .. 99 h x 1000
0,1; de 0,0
a 9,9; 1; de
10 a 99
PAR c3
nº total de anoma
-
lias
0 .. 99 x 1 1
PAR c4
nº t
otal de acessos
aos parâmetros do
instalador "tS"
0 .. 99 x 1 1
PAR c5
nº total de acessos
aos parâmetros OEM
0 .. 99 x 1 1
TABELA DE ALARMES/AVARIAS OCORRIDOS
Tipo N. Descrição
PAR A0 Último alarme/avaria ocorrido
PAR A1 Penúltimo alarme/avaria ocorrido
PAR A2 Antepenúltimo alarme/avaria ocorrido
PAR A3 Alarme/avaria ocorrido anteriormente
PAR A4 Alarme/avaria ocorrido anteriormente
PAR A5 Alarme/avaria ocorrido anteriormente
PAR A6 Alarme/avaria ocorrido anteriormente
PAR A7 Alarme/avaria ocorrido anteriormente
PAR A8 Alarme/avaria ocorrido anteriormente
PAR A9 Alarme/avaria ocorrido anteriormente
