– aparafusar a contraporca (10) e a junta articulada (9), interpon-
do a guarnição de estanquicidade
–
remontar o elétrodo (8), posicionando a sua extremidade
AO
CENTRO
da plataforma do queimador (*)
– verificar se a guarnição e a camada isolante do painel ante-
rior (6) da câmara de combustão e a guarnição (13) do painel
ant
erior (4) da c
âmara estanque se encontram íntegros. Caso
contrário, substituí-las
– remontar os painéis (6) e (4), bloqueando-os com os respetivos
parafusos de fixação
m
ADVERTÊNCIA (*)
O posicionamento do elétrodo é muito importante para
uma deteção correta da corrente de ionização.
13

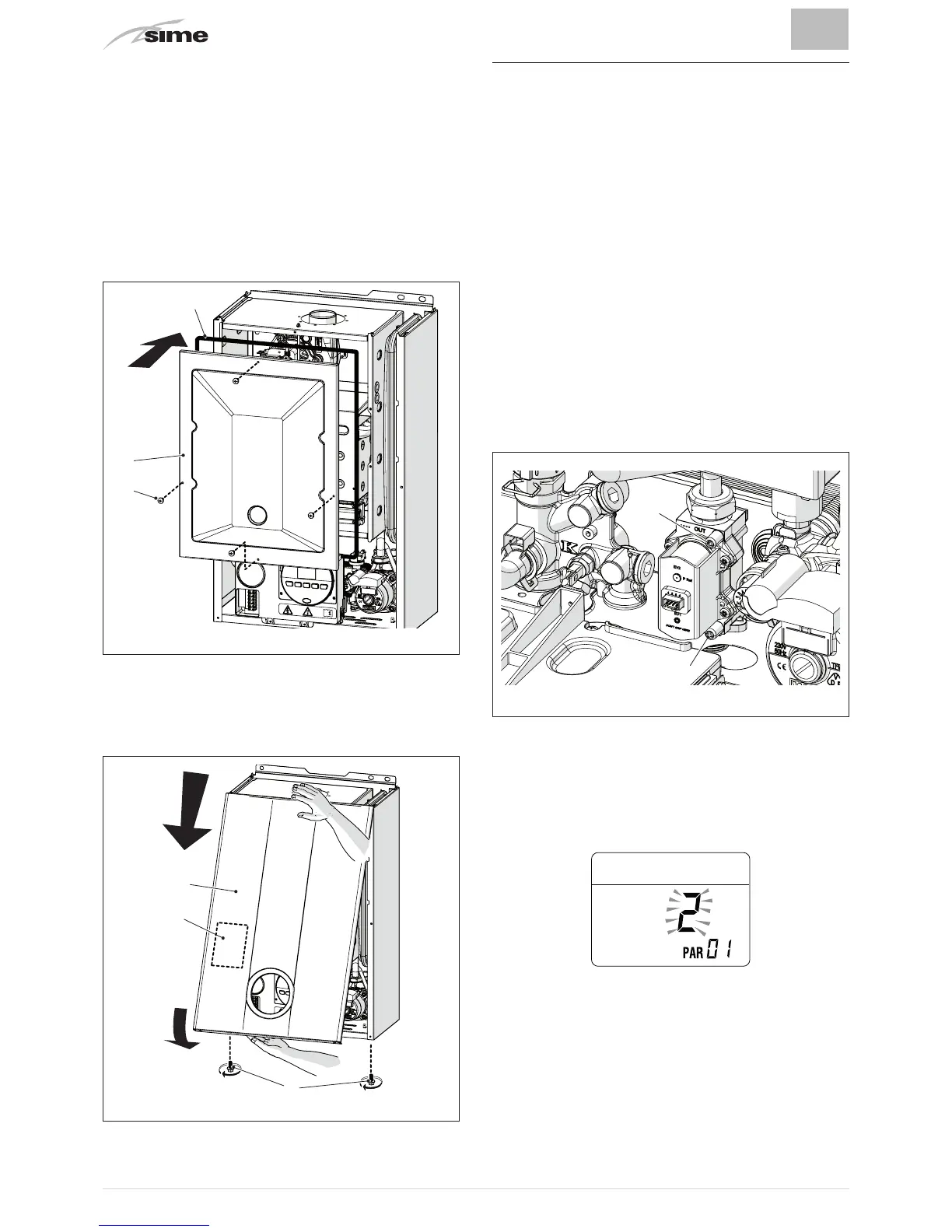

Fig. 41
– aplicar na chapa técnica (14), colocada na parte interna do pai-
nel anterior, a etiqueta com a indicação do novo tipo de gás
–
efetuar a "Procedimento de calibragem automática" e, depois,
remontar o painel anterior (2), bloqueando-o com dois parafu
-
sos (1).
2
14
Fig. 42
3.9 Procedimento de calibragem automática
Este procedimento DEVE SER EFETUADO após a substituição:
– dos bicos, para a substituição do gás utilizável
– da válvula do gás, devido a avaria
– da ficha eletrónica, devido a avaria
e é necessária para que os novos componentes possam ser iden
-
tificados e possam ser compatíveis com os já presentes na cal-
deira.
m
ADVERTÊNCIA
Consideramos que:
– o painel anterior já foi removido, o painel de comando
tenha sido rodado para a frente e que as tomadas (6)
e (7) da válvula de gás se encontrem acopladas aos
manómetros
– o interruptor geral do equipamento deve encontrar-
se em "ON" (ligado)
– a alimentação do combustível deve ser aberta
– não devem estar em curso pedidos de aquecimento
(modalidade "Verão
l
com torneiras de água quen-
te fechadas ou "Inverno"
n
com TA abertas)
–
as regulações descritas de seguida devem ser feitas
de forma sequencial.
6
7
Fig. 43
Procedimento válido em caso de SUBSTITUIÇÃO DO GÁS UTI-
LIZÁVEL
–
entrar na secção parâmetros pressionando simultaneamente
as teclas
r
e
t
(~ 5s) até visualizar, no ecrã, de
“PAR 01”
(número parâmetro) e o valor configurado intermitente (0÷4)
NOTA:
a pressão contínua das teclas
r
ou
t
permite percorrer
com rapidez A pressão da tecla
r
permite percorrer os parâme-
tros anteriores.
