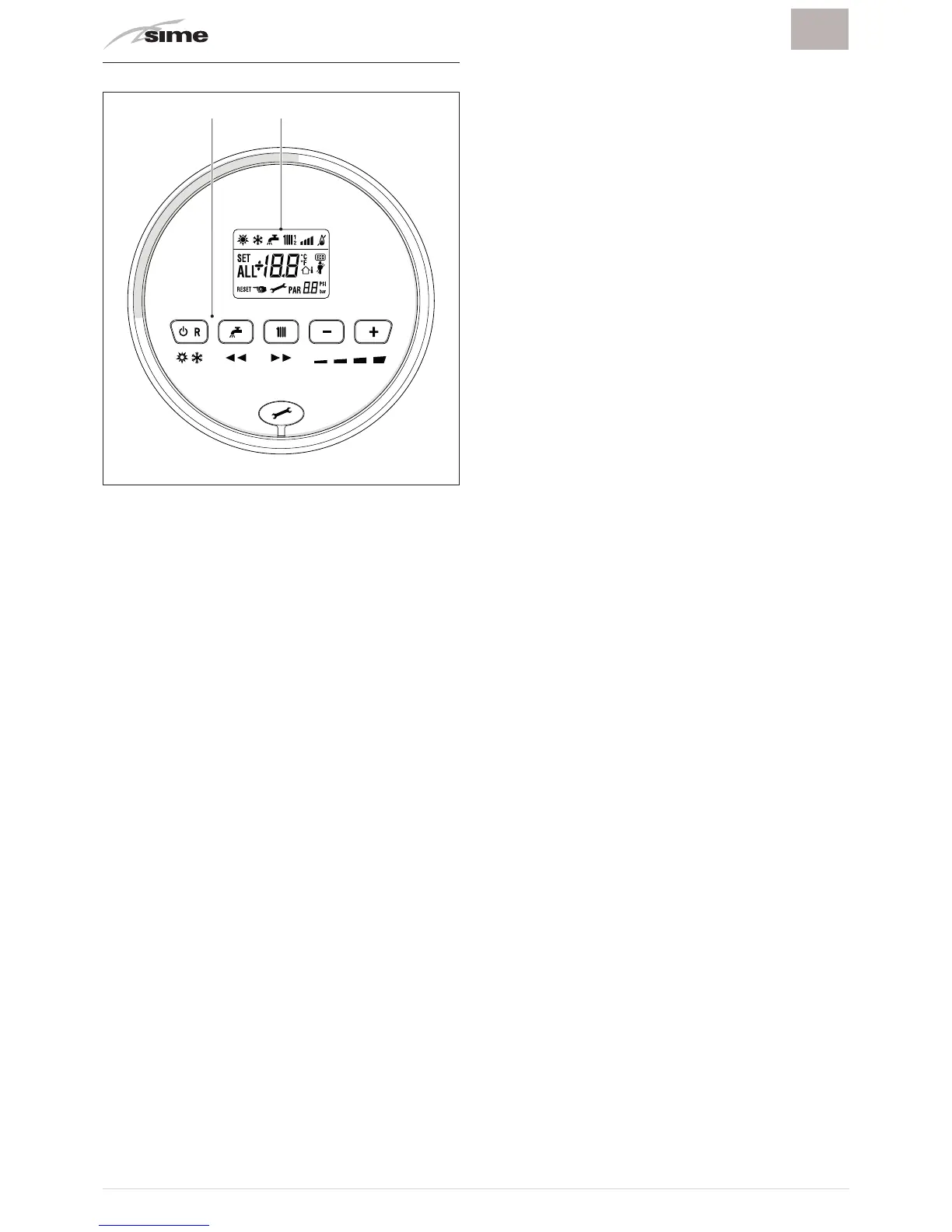

Fig. 5
1
TECLAS DE FUNCIONAMIENTO
y
Durante el funcionamiento normal, si se pulsa una o
varias veces como mínimo 1 segundo, permite cam-
biar, en secuencia cíclica, la modalidad de funciona-
miento de la caldera (Stand-by – Verano – Invierno).Si
la caldera está en estado de fallo reseteable, permite
llevar a cabo el desbloqueo.
r
Durante el funcionamiento normal, pulsando la tecla
se puede consultar el punto de consigna del agua sa-
nitaria, modificable entre 10 y 60°C. Durante el "ajuste
de parámetros", pulsando la tecla se puede desplazar
el índice de los parámetros (en reducción).
t
Durante el funcionamiento normal, pulsando la tecla
se puede consultar el punto de consigna de la calefac-
ción, modificable entre 20 y 80°C. Durante el "ajuste de
parámetros", pulsando la tecla se puede desplazar el
índice de los parámetros (en aumento).
<
Durante el funcionamiento normal, pulsando la tecla
se pueden reducir los puntos de consigna de calefac-
ción o ACS, dependiendo de lo que se haya seleccio-
nado previamente. Si hay un Control Remoto (Open
Therm) instalado, después de seleccionar la tecla de
calefacción, pulsando la tecla (
-
) se puede reducir la
pendiente de la curva climática. Durante la "consul-
ta/ajuste de parámetros", pulsando la tecla se puede
modificar el ajuste o el valor del parámetro (en reduc-
ción).
>
Durante el funcionamiento normal, pulsando la tecla
se pueden aumentar los puntos de consigna de cale-
facción o ACS, dependiendo de lo que se haya selec-
cionado previamente. Si hay un Control Remoto (Open
Therm) instalado, después de seleccionar la tecla de
calefacción, pulsando la tecla (
+
) se puede aumentar la
pendiente de la curva climática. Durante la "consulta/
ajuste de parámetros", pulsando la tecla se puede mo-
dificar el ajuste o el valor del parámetro (en aumento).
c
Tapa de cobertura del conector de programación.
NOTA:
si se pulsa cualquier tecla durante más de 30 segundos,
aparece el aviso de fallo, sin impedir el funcionamiento de la cal-
dera.El aviso desaparece cuando se restablecen las condiciones
normal
es.
2
PANTALLA
l
“VERANO”
. El símbolo aparece en la modalidad de
funcionamiento "Verano" o bien, con control remoto,
si está habilitado únicamente el funcionamiento en
modalidad agua sanitaria. Los símbolos
l
y
n
par-
padeando indican que la "función deshollinador" está
activa.
n
“INVIERNO”
. El símbolo aparece en la modalidad de
funcionamiento "Invierno" o bien, con control remo-
to, si está habilitado tanto el funcionamiento en agua
sanitaria como el funcionamiento en calefacción. Con
control remoto, si no hay ninguna modalidad de fun-
cionamiento habilitada, los dos símbolos
l
y
n
per-
manecen apagados.
d
“SOLICITUD DE RESET”
. El mensaje indica que, tras la
reparación de la avería ocurrida, se podrá restablecer
el funcionamiento normal de la caldera pulsando la te-
cla
y
.
r
“AGUA CALIENTE SANITARIA”
. El símbolo aparece du-
rante una demanda de ACS o durante la "función de-
shollinador". Parpadea durante la selección del punto
de consigna de agua sanitaria.
t
“CALEFACCIÓN”
. El símbolo aparece encendido fijo du-
rante el funcionamiento en calefacción, o durante la
"función deshollinador". Parpadea durante la selec-
ción del punto de consigna de calefacción.
f
“BLOQUEO” POR AUSENCIA DE LLAMA
.
F
“PRESENCIA DE LLAMA”
.
v
“NIVEL DE POTENCIA”
. Indica el nivel de potencia al que
está funcionando la caldera.
p
“PARÁMETRO”
. Indica que se puede estar en modalidad
de consulta/ajuste de parámetros o en modalidad de
consulta de "infos", "contadores" o "alarmas dispara-
das" (histórico).
A
“ALARMA”
. Indica que se ha producido un fallo de fun-
cionamiento. El número especifica la causa que lo ha
provocado.
z
“DESHOLLINADOR”
. Indica que se ha activado la "fun-
ción deshollinador".
e
“SONDA EXTERNA”
. Indica que se ha instalado la sonda
externa y que la caldera funciona con temperatura va-
riable.
