Sime Brava Slim BF - Page 14

14
FR

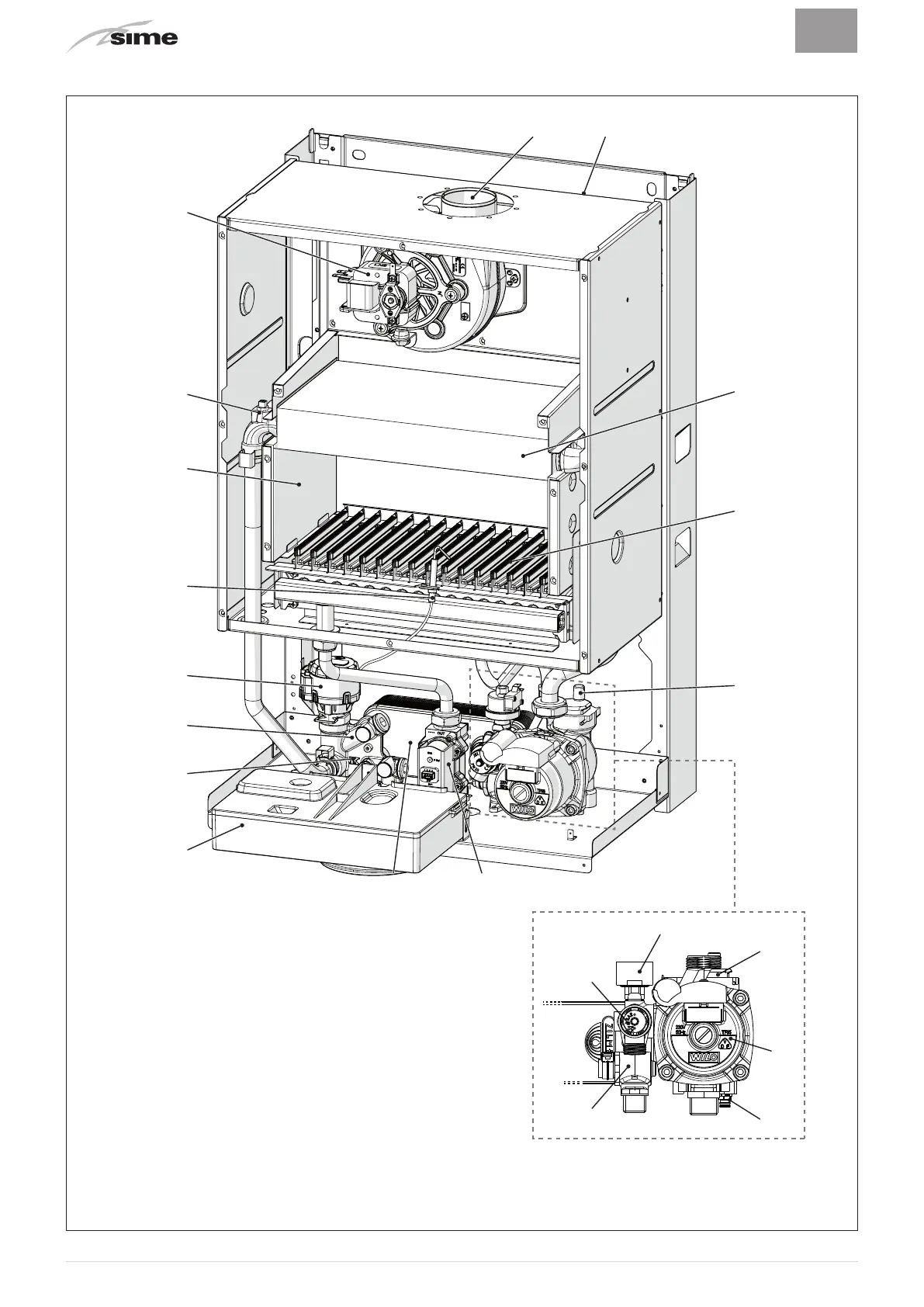

5.4.2 Brava Slim 40 BF
11
13
16
15
14
12
1
2
3
6
7
5
8
4
9 10
16
17
18
1920
1 Ventilateur
2 Sonde double (départ/sécurité thermique)
3 Chambre de combustion
4 Électrode allumage/détection
5 Vanne de déviation
6 Groupe de chargement de l'installation
7 Sonde sanitaire
8 Panneau de commandes
9 Échangeur secondaire
10 Vanne de gaz
11 Filtre sanitaire et régulateur de débit
12 Soupape de sécurité de l'installation
13 Évacuation de la chaudière
14 Pompe de l'installation
15 Transducteur de pression de l'eau
16 Purgeur automatique
17 Brûleur
18 Échangeur primaire
19 Vase d'expansion
20 Évacuation des fumées
Fig. 10
