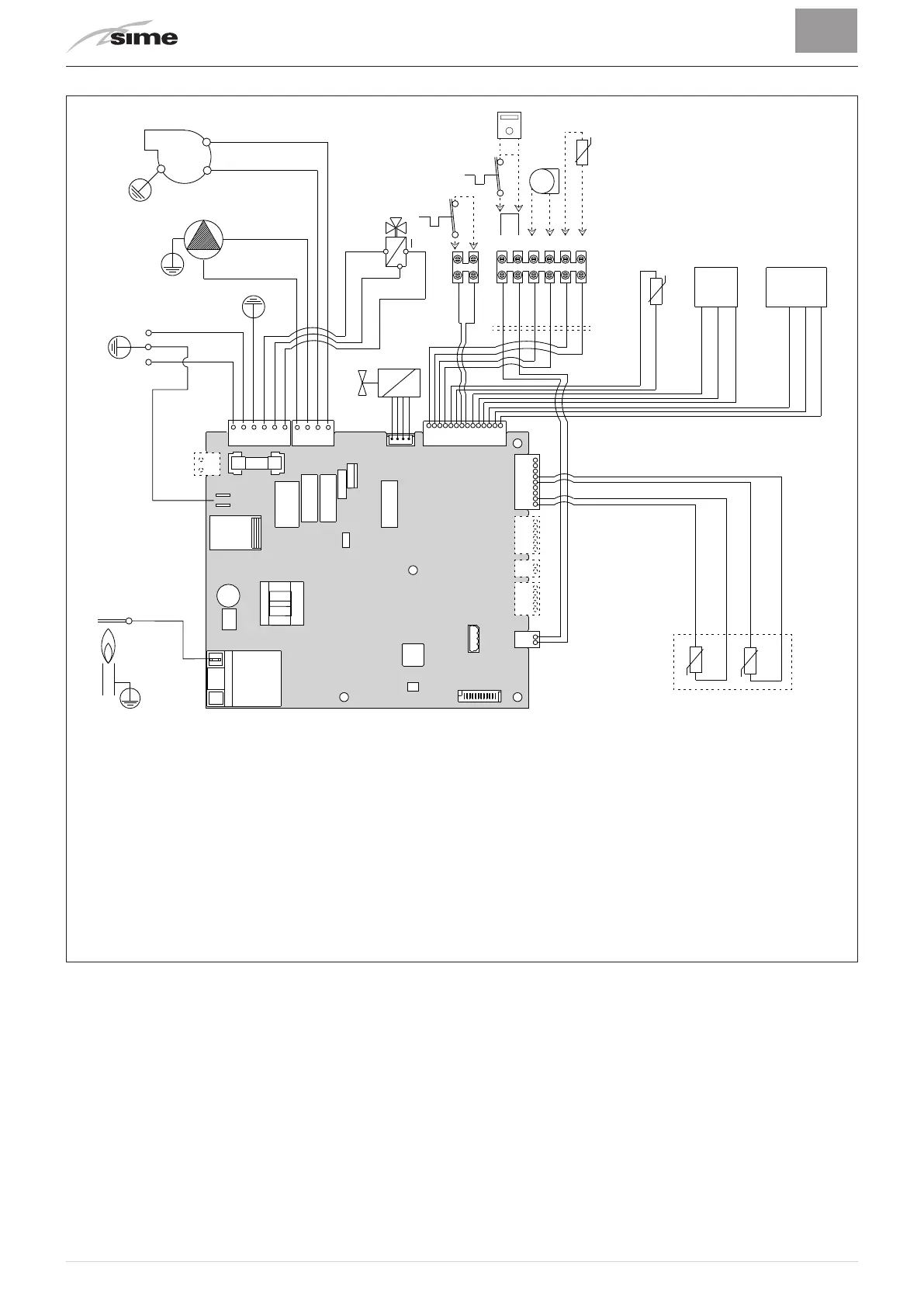

5.11 Schéma électrique
BRUN
BLUE
BLUE
BLUE
ROUGE
ROUGE
ROUGE
VERT
ROUGE
ORANGE
VERT
BLANC
ROUGE
ROUGE
BLUE
BRUN
NOIR
BLUE
NOIR
L
N
NOIR
BRUN
VD
SS
TPA
SAUX
TRA
EAR
EV
F
PI
V
FLM
CN6
CN5
CN3
CN17
CN4 CN1
CN15
CN14
CN13CN12
CN11
2
3
VCC
GND
IN
5V
GND
OUT
CN2
NOIR
NOIR
BLUE
BLUE
VERT
VERT
NOIR
NOIR
3 2 1456
SE
TA
TA2
CR
L
Ligne
N
Neutre
F
Fusible (3.15AT - 250V)
TRA
Transformateur d'allumage
PI
Pompe de l'installation
V
Ventilateur
EAR
Électrode Allumage/Détection
EV
Électrovanne gaz
SS
Sonde sanitaire
SM1-2
Sonde double (départ/sécurité thermique)
FLM
Débitmètre
VD
Vanne de déviation
TPA
Transducteur de pression
TA-TA2
Thermostat d'Ambiance
SE
Sonde Externe
SAUX
Sonde Auxiliaire
CR
Contrôle à distance (alternatif au TA)
Pour raccorder le « TA » ou, en alternatif, le « CR », enlevez le fil de raccordement entre les
bornes 5 et 6.
Fig. 14
m
AVERTISSEMENTS
Il est obligatoire :
– L'utilisation d'un disjoncteur omnipolaire, sectionneur
de ligne, conforme aux Normes EN
et permettant une
déconnexion complète dans les conditions de la caté-
gorie de surtension III (à savoir avec au moins 3 mm de
dist
ance entre les contacts ouverts)
.
– Respecter le branchement L (Phase) - N (Neutre).
– Que le câble d'alimentation spécifique soit remplacé
uniquement par un câble commandé comme pièce de
rechange originale et raccordé par du personnel pro
-
fessionnellement qualifié.
m
AVERTISSEMENTS
Il est obligatoire :
– Raccorder le câble de terre à une installation efficace
de mise à la terre.
Le constructeur n'est pas respon-
sable des éventuels dommages causés par l'absence
de mise à la terr
e de l'appareil et du non-respect de ce
qui est indiqué dans les schémas électriques
.
d
IL EST INTERDIT
Utiliser les tuyaux de l'eau pour la mise à la terre de l'ap-
pareil.
