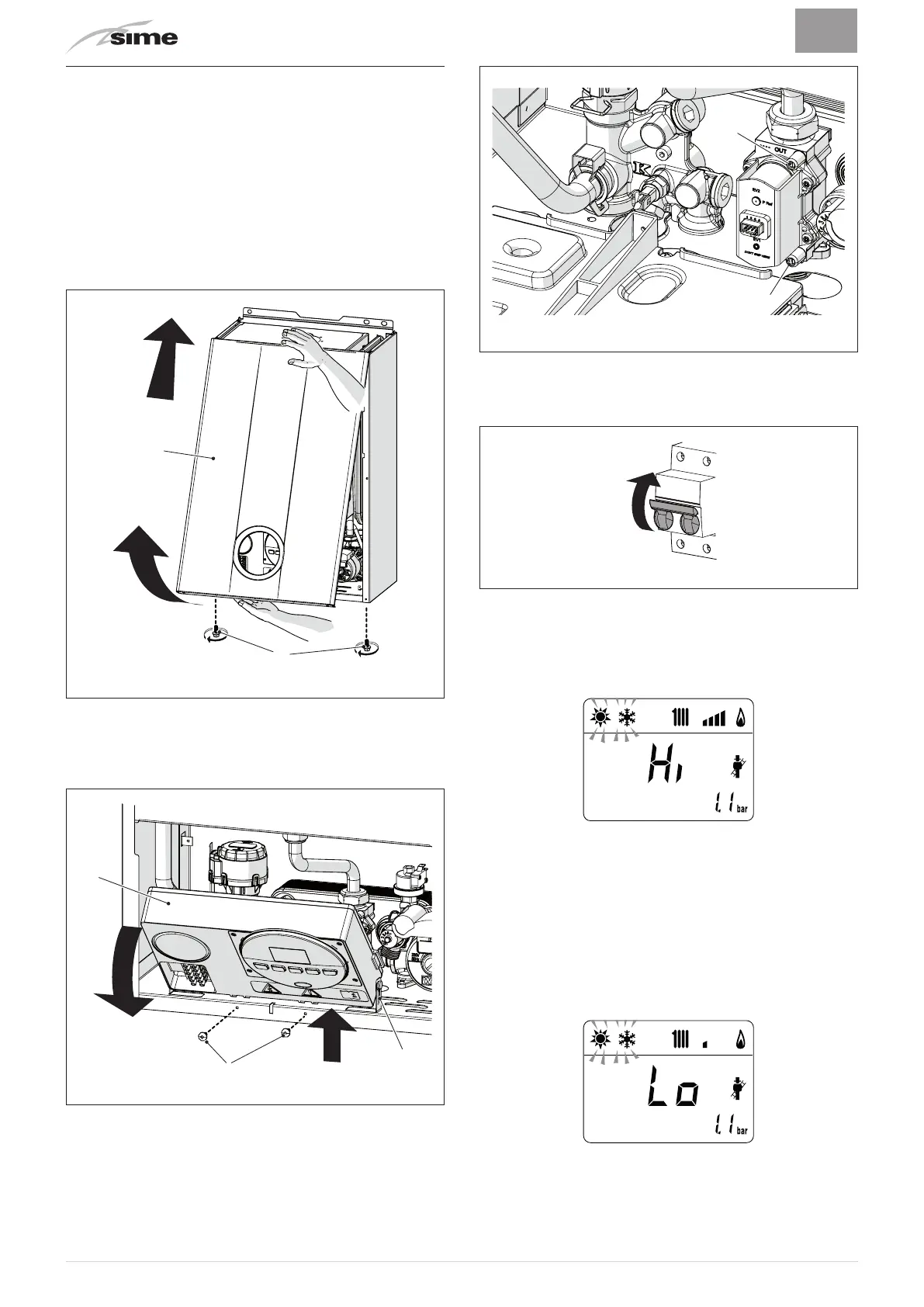

7.6 Vérifications et réglages
7.6.1 Fonction ramonage
La fonction ramonage est utile au technicien de maintenance quali-
fié pour vérifier la pression du gaz sur les buses, pour contrôler les
paramètr
es de combustion et mesurer le rendement de combustion
requis par la règlementation en vigueur.
La durée de cette fonction est de 15 minutes et pour l'activer, veuil-
lez opérer de la façon suivante :
–
si le panneau (2) n'a pas été déjà enlevé, dévissez les deux vis (1),
tirez en avant le panneau avant (2) et soulevez-le pour le décro-
cher d'en haut
2
Fig. 41
– retirez les vis (3) de fixation du tableau de commandes (4)
– déplacez le tableau (4) vers le haut (a) en le maintenant dans les
guides latéraux (5) jusqu'au fin de course
– tournez-le en avant (b) jusqu'à ce qu'il soit en position horizontale
a
b
5
4
Fig. 42
– fermez le robinet du gaz
– desserrez la vis de la prise de « pression sur les buses » (6) et la
vis de la prise de « pression d'alimentation » (7), puis raccordez
un manomètre à chacune d'elle
6
7
Fig. 43
– ouvrez le robinet du gaz
– branchez électriquement la chaudière en positionnant l'interrup-
teur général sur « ON » (allumé)
ON
Fig. 44
– appuyez sur la touche
y
, pendant au moins 1 seconde jusqu'à
sélectionner le mode « ÉTÉ »
l
– appuyez simultanément sur les touches
<
et
>
, pendant ~ 10 s,
pour démarrer la procédure, jusqu'à l'affichage de l'inscription
“Hi” fixe et les symboles
l
et
n
clignotants
–
ouvrir un ou plusieurs robinets d'eau chaude
– appuyez sur la touche
>
pour faire fonctionner la chaudière à la
puissance maximale « Hi » et vérifiez que les valeurs de pres-
sion du gaz sur les manomètres correspondent à celles indiquées
dans les t
ableaux reportés ci-dessous
– appuyez sur la touche
<
pour faire fonctionner la chaudière à la
puissance minimum « Lo » et vérifiez que les valeurs de pres-
sion du gaz sur les manomètres correspondent à celles indiquées
dans les t
ableaux reportés ci-dessous. Sur l'afficheur apparaît
l'inscription « Lo » fixe et les symboles
l
et
n
clignotants
