MT SB2 03
109
MT SB2 03
ESPAÑOL
PROGRAMACION DERIVADOS INTERNOS INTERCOMUNICANTES
Antes de conectar los telefonillos Art. 2418W y las placas soporte
Art.
4714W/2I - 5714/I
a la red intercomunicante, es necesario
programarlos de manera que se asocie a cada pulsador del
telefonillo o del monitor la función deseada y a cada dispositivo el
propio código usuario y código intercomunicante. Las
programaciones también pueden realizarse con la instalación
conectada pero no alimentada.
Para programar el código usuario mediante dip-switch ver
“Programación código usuario telefonillo Art. 2418W y Placa
soporte Art. 4714W/2I” en la Pág. 108.
Para las otras programaciones del derivado interno es necesario
conectar el programador de mano al Art. 2418W o al Art.
4714W/2I, encenderlo, y proceder según las instrucciones relativas
al módulo manual Art. 1251. Para mayor comodidad se indican a
continuación los procedimientos de programación más utilizados
(véase “Programación pulsadores del derivado interno” y
“Programación código intercomunicante del derivado interno”).
Para comprobar las programaciones llevadas a cabo en el derivado
interno es necesario efectuar la lectura de la configuración como se
explica en el manual técnico MT/SB2/02 adjunto al Art. 1251.
Una vez programado el derivado interno con su propio código de
usuario, código intercomunicante y programados los pulsadores de
los monitores para efectuar las llamadas a los códigos
intercomunicantes deseados, se puede proceder a la conexión de
la placa soporte a la red intercomunicante y efectuar la
programación del módulo interfaz Art. 4897 para autoaprendizaje.
Programación pulsadores del derivado interno (véase MT/SB2/02)
Para efectuar la programación de un pulsador es necesario:
1. Conectar el programador de mano al artículo a programar.
2.
Seleccionar con las flechas y el menú Prog. Pulsadores;
luego presionar .
3. Seleccionar con las flechas y el pulsador que se desea
programar; luego pulsar .
4. Seleccionar con las flechas y
Func. Estándar; luego
presionar .
5.
Con y desplazar las funciones disponibles hasta que
no se visualice la función que se quiere programar en el pulsador.
6.
Si es necesario, pasar al campo parámetro mediante e
e introducir el valor numérico solicitado mediante el teclado del
Programador.
7. Presionar y verificar que se visualiza el mensaje:
-
-
Si la operación no se efectúa correctamente el mensaje
visualizado será:
-
Si la operación no está permitida se visualizará el mensaje de
error . La programación incompatible y no
concedida es la telecámara desincorporada en la placa
soporte/monitor Secundario.
8. Después de algunos segundos se visualiza automáticamente el
menú de selección pulsadores para una eventual operación en
el derivado.
Programación código intercomunicante del derivado interno.
(véase MT/SB2/02)
Los códigos intercomunicantes pueden ir de 1 a 8. Si se introduce un
“Oper. Fallada!”
“Transm. Fallada!”
“Operación OK”
“Transmisión OK”
Ok
Sel
Sel
Sel
código superior o inferior a este intervalo durante la programación se
visualizará el mensaje de error
.
Para efectuar la programación del código intercomunicante de un
artículo es necesario:
1. Conectar el programador de mano al artículo a programar.
2.
Seleccionar con las flechas y el menú Prog. Pulsadores;
luego presionar .
3. Seleccionar con las flechas y el pulsador que se desea
programar; luego pulsar .
4. Seleccionar con las flechas y
Func. Estándar ; luego
presionar .
5. Con y desplazar las funciones disponibles hasta
que no se visualice la función Intercom.
6. Pasar al campo parámetro mediante e e introducir el
valor numérico solicitado mediante el teclado del Programador.
7. Presionar y verificar que se visualiza el mensaje:
-
-
Si la operación no se efectúa bien, el mensaje visualizado será:
-
8. Se visualiza el menú de selección para una eventual ulterior
operación en el derivado.

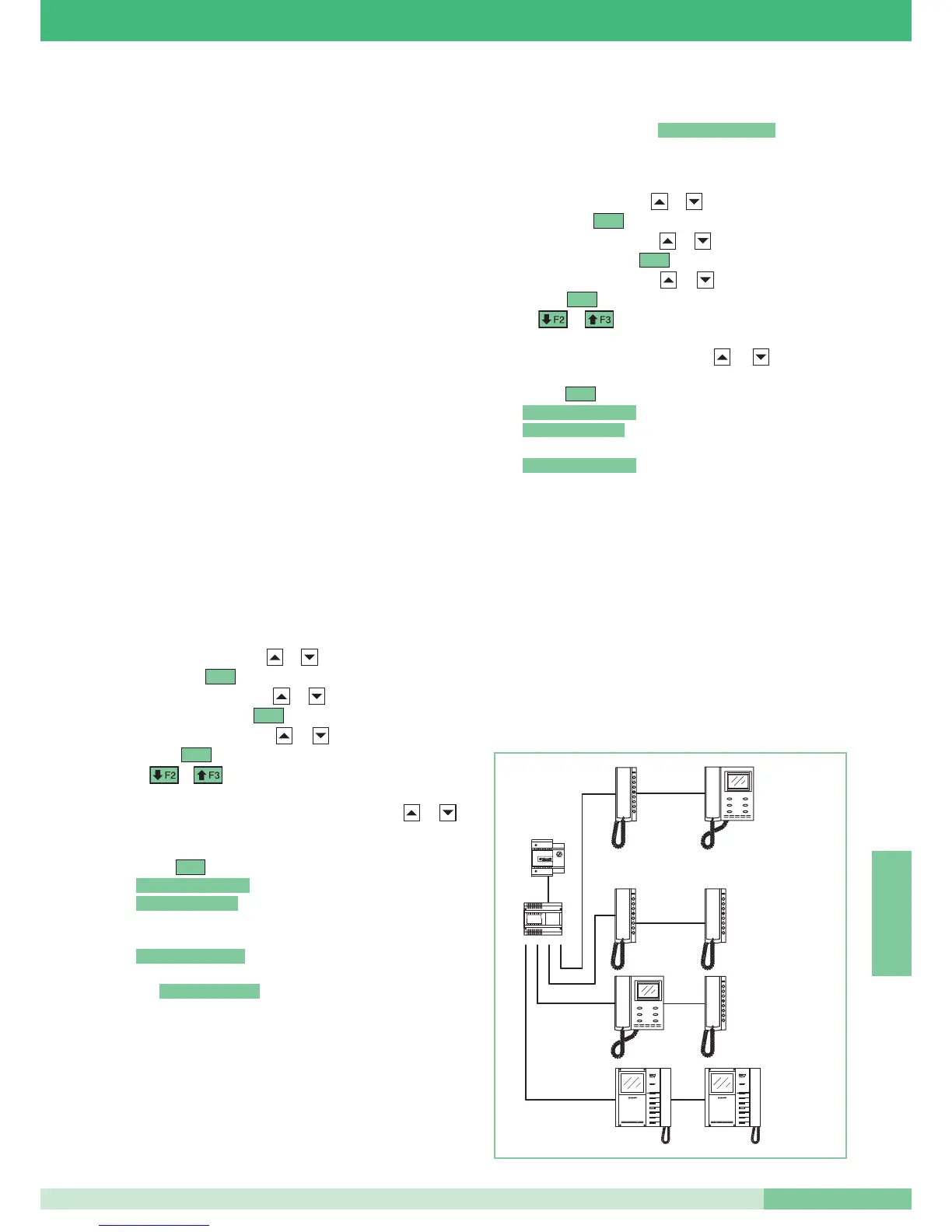

PROGRAMACION MODULO INTERFAZ ART. 4897 PARA
AUTOAPRENDIZAJE
El procedimiento de autoaprendizaje permite que la interfaz Art.
4897conozca la configuración de la red intercomunicante.
Esta es necesaria para el funcionamiento de la red intercomunicante.
Atención: los códigos de usuario y de intercomunicante ya
deben estar programados.
Para poner en marcha la fase de autoaprendizaje, procédase de la
siguiente manera:
• Asegúrese de que los derivados internos estén conectados a las
líneas de salida L1L1 – L2L2 – L3L3 – L4L4 y que esté
desconectado el Bus en la línea de entrada Lin Lin.
“Transm. Fallada!”
“Operación OK”
“Transmisión OK”
Ok
Sel
Sel
Sel
“Intercom erróneo”!
