simplebus mt sb2 o3 - Page 112

GROUP S.P.A.
MT SB2 03
110
ESPAÑOL

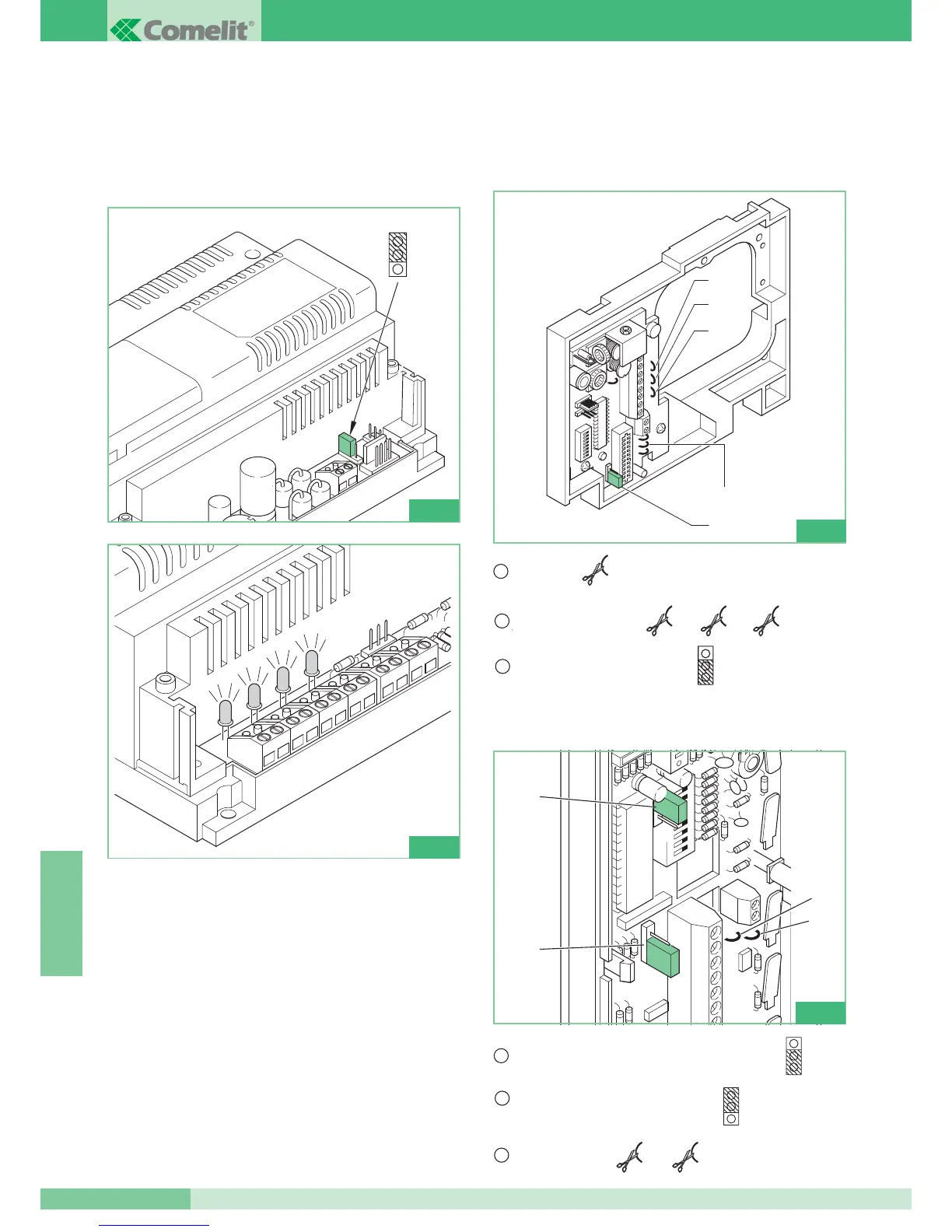

• Suministrar alimentación al módulo interfaz Art. 4897 y poner
en marcha el procedimiento de autoaprendizaje desplazando el
jumper de programación (JP4) a la posición B como en la
figura 1 y esperar que los LED rojos LD1, LD2, LD3, LD4 dejen
de parpadear y permanezcan encendidos (véase fig. 2).
• Llevar el Jumper JP4 a la posición A y comprobar que los LED
se apaguen.
• Si durante el procedimiento de autoaprendizaje se presentase un
error en una o más líneas de salida L1L1 –L2L2 – L3L3 – L4L4 el
LED correspondiente a la línea en la cual se ha presentado el
error DL1 – DL2 – DL3 - DL4 permanecerá encendido señalando
la línea en la cual se ha presentado el error.
Los errores que se detectan por la interfaz intercomunicante
durante el procedimiento de programación son:
- códigos de usuario diferentes en la misma salida del Art. 4897.
- códigos intercomunicante iguales en salidas Art. 4897 diferentes.
Para comprobar la configuración de la red intercomunicante, una
vez efectuado el procedimiento es suficiente conectarse con el
programador de mano Art. 1251 y efectuar la lectura de la configuración
como se explica en el Manual Técnico MT/SB2/02 adjunto al Art. 1251.
COMO PROGRAMAR EL TELEFONILLO ART. 2418W PARA
FUNCIONAMIENTO EN INSTALACIONES
SIMPLEBUS1
C
OMO PROGRAMAR LA PLACA SOPORTE ART. 4714W/2I
PARA FUNCIONAMIENTO EN INSTALACIONES SIMPLEBUS1
JP4
B
AA
A
CV6
JP2
CV7
CV1
CV2
1
2
Cortar CV6.
3
CV6
Colocar JP2 como en la figura 3.
Cortar CV1, CV2 y CV7.
1
2
2
CV1A
JP1
CV4
CV5
1
Desplazar JP1 a la posición 1 como en la figura 4.
1
Posicionar jumper CV1A en posición 1
como en la figura 4.
2
Cortar CV4 y CV5.
3
JP1
CV1A
CV5CV4
Fig. 1
Fig. 3
Fig. 2
Fig. 4
CV7 CV2CV1
JP2
Para placa soporte 5714/I hágase referencia a la hoja técnica
FT/SB2/07.
