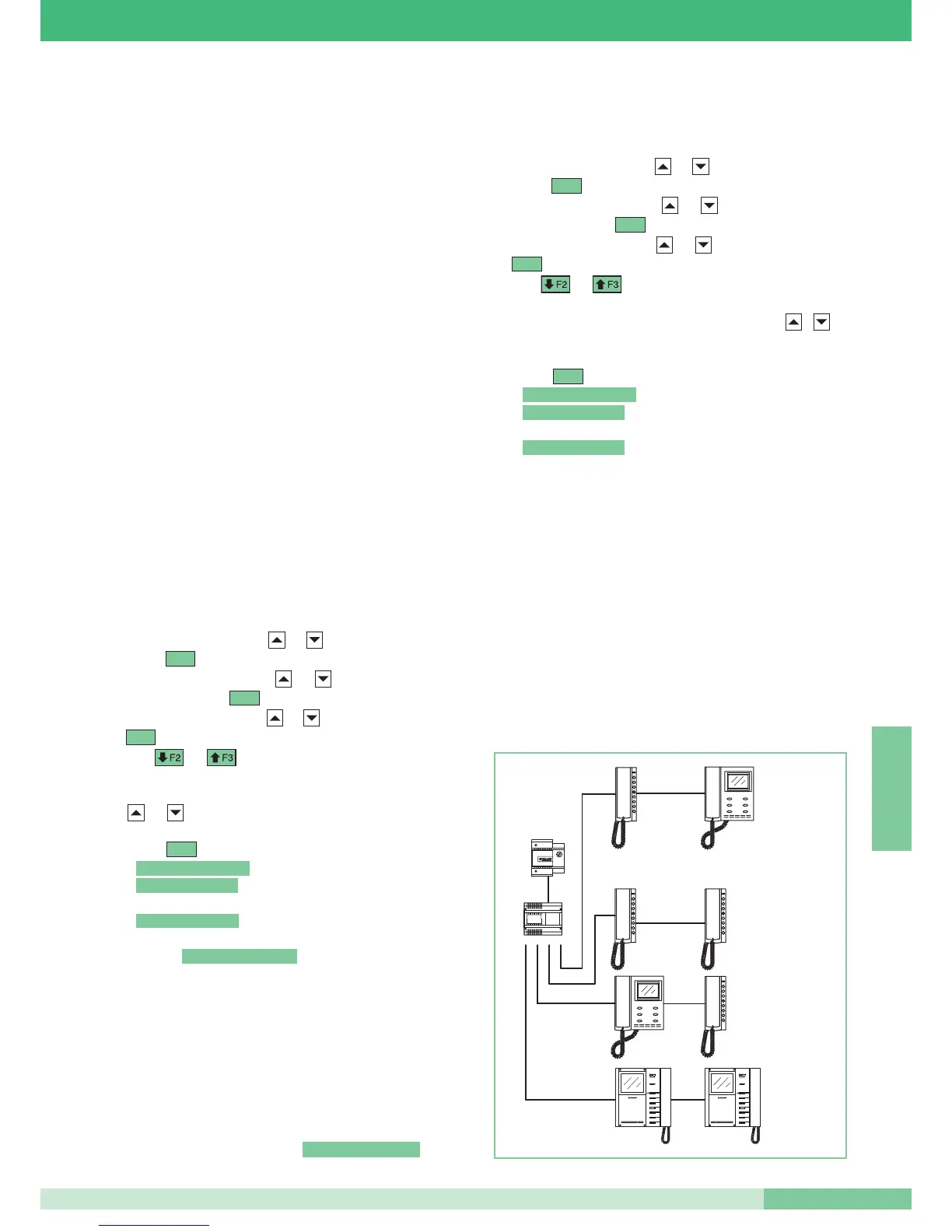

PORTUGUÊS
PROGRAMAÇÃO DOS POSTOS INTERNOS DE INTERCOMUNICAÇÃO
Antes de ligar os intercomunicadores Art. 2418W e suportes Art.
4714W/2I - 5714/I à rede de intercomunicação, é necessário
programá-los de modo a associar a cada botão do
intercomunicador ou do monitor a função desejada e associar a
cada dispositivo o próprio código do utilizador e código de
intercomunicação. As programações podem ser feitas também na
instalação ligada, mas não alimentada. A fim de programar o
código do utilizador através do dip-switch ver "Programação do
código do utilizador do intercomunicador Art. 2418W e do suporte
Art. 4714W/2I"na Pág 11. Para as outras programações do posto
interno é necessário ligar o programador de mão ao Art. 2418W ou
ao Art. 4714W/2I, acendê-lo e proceder segundo as instruções
relativas ao módulo de mão Art. 1251. Para comodidade foram
reportados a seguir os procedimentos de programação mais
geralmente utilizados (ver "Programação de botões do posto
interno " e " Programação do código de intercomunicação do posto
interno"). A fim de verificar as programações realizadas no posto
interno, é necessário executar a leitura da configuração como
explicada no manual técnico MT/SB2/02 anexo ao Art. 1251. Uma
vez programado o posto interno com o próprio código de utilizador,
código de intercomunicação e programados os botões do monitor
para realizar as chamadas desejadas ao código de
intercomunicação pode-se proceder à ligação do suporte à rede de
intercomunicação e executar a programação do módulo interface
Art. 4897 para aprendizagem automática.
Programação de botões do posto interno (ver MT/SB2/02).
A fim de executar a programação de um botão é necessário:
1. Ligar o programador de mão ao artigo a programar.
2. Seleccionar com as setas e o menu
Prog. Botões e
premir .
3. Seleccionar com as setas e o botão que pretende
programar e premir .
4. Seleccionar com as setas e a
Funç. Padrão e premir
.
5. Com ed percorrer as funções disponíveis até que
seja visualizada a função que pretende programar no botão.
6. Se necessário passar ao campo parâmetro através do teclado
e e introduzir o valor numérico pedido através do
teclado do Programador.
7. Premir e verificar que é visualizada a mensagem:
-
-
Se a operação não tiver êxito, a mensagem visualizada será:
-
Se a operação não for concedida, será visualizada a mensagem
de erro ajuste é incompatível e
consequentemente não é concedido, sendo a câmara passada
para o suporte / monitor secundário.
8. Depois de alguns segundos, aparece automaticamente o menu
de selecção dos botões para uma eventual operação posterior
no derivado.
Programação do código de intercomunicação do posto
interno.
(ver MT/SB2/02)
Os códigos de intercomunicação podem ir de 1 a 8. Se introduzir um
código superior ou inferior a esta escala no acto da programação,
será visualizada a mensagem de erro .
“Intercom. errado!”
“Operação falhada!”
“Trans. Falhada!”
“Operação OK”
“Transmissão OK”
Ok
Sel
Sel
Sel
A fim de executar a programação do código de intercomunicação
de um artigo é necessário:
1. Ligar o programador de mão ao artigo a programar.
2. Seleccionar com as setas e o menu
Prog. Botões e
premir .
3. Seleccionar com as setas e o botão que pretende
programar e premir .
4. Seleccionar com as setas e
Funç. Padrão e premir
.
5. Com e percorrer as funções disponíveis até que
seja visualizada a função Intercom.
6. Passar ao campo parâmetro através do teclado e
introduzir o valor numérico pedido através do teclado do
Programador.
7. Premir e verificar que é visualizada a mensagem:
-
-
Se a operação não tiver êxito, a mensagem visualizada será:
-
8. Aparece visualizado o menu de selecção para uma eventual
operação posterior no derivado.
PROGRAMAÇÃO DO MODULO INTERFACE ART. 4897 PARA
AUTO APRENDIZAGEM
O procedimento de aprendizagem automática permite dar a
conhecer à interface Art. 4897 a configuração da rede de
intercomunicação. É necessária para o funcionamento da rede de
intercomunicação.
Atenção: os códigos do utilizador e de intercomunicação
devem já ter sido programados.
A fim de começar a fase de aprendizagem automática, proceder
como a seguir se indica:
• Certificar-se que os postos internos estão ligados às linhas de
saída L1L1 - L2L2 - L3L3 - L4L4 e que esteja desligado o Bus na
linha de entrada Lin Lin.
“Trans. Falhada!”
“Operação OK”
“Transmissão OK”
Ok
Sel
Sel
Sel
