simplebus mt sb2 o3 - Page 96

GROUP S.P.A.
MT SB2 03
94
PORTUGUÊS

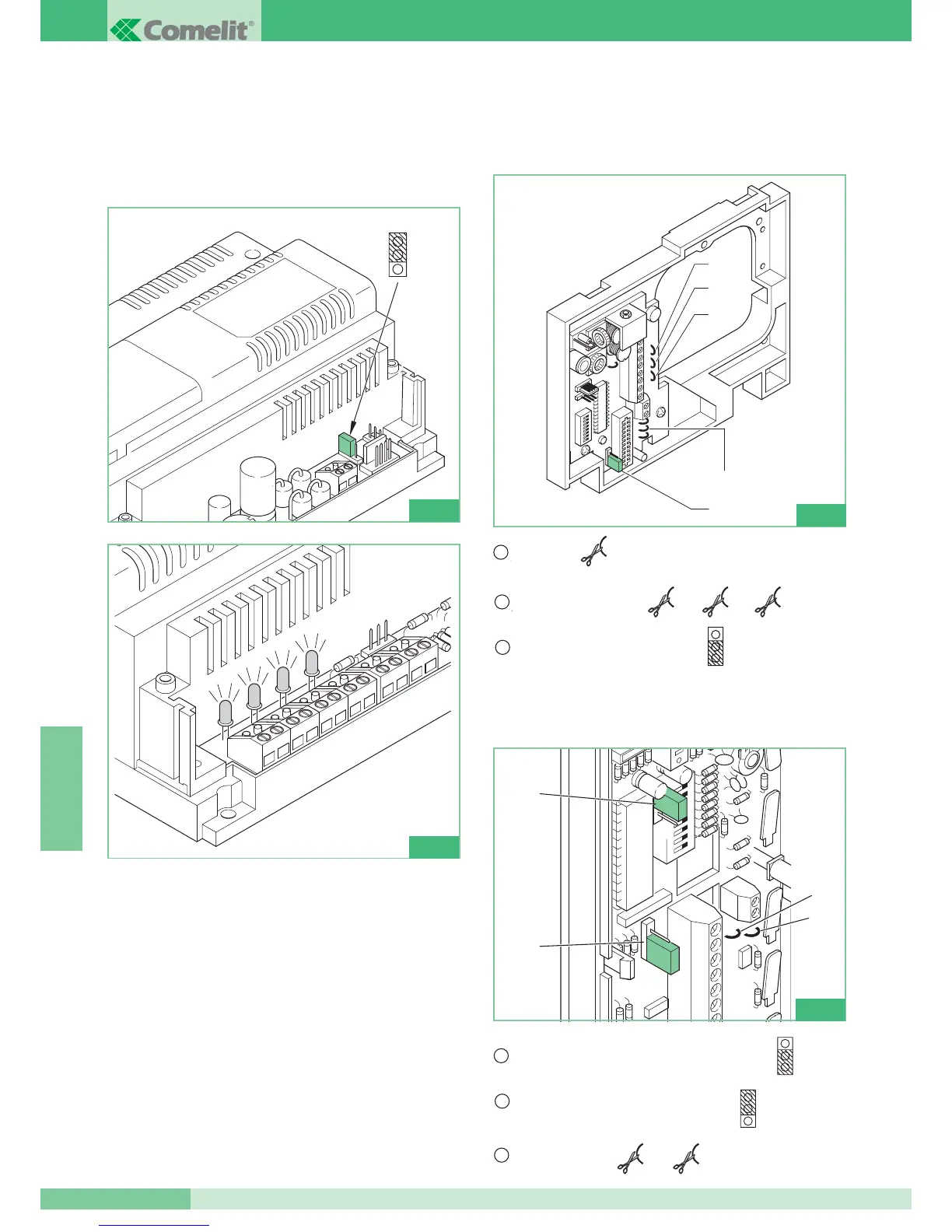

• Dar alimentação ao módulo interface Art. 4897 e começar o
procedimento de aprendizagem automática, movendo o
disjuntor de programação (JP4) para a posição B como na
figura 1 e esperar que os LEDs vermelhos LD1, LD2, LD3, LD4
parem de piscar e que permaneçam acesos (ver a fig. 2).
• Repor o disjuntor JP4 na posição A e verificar que os LEDs
se apaguem
• Se durante o procedimento de aprendizagem automática
aparecer um erro em uma ou mais linhas de saída L1L1 - L2L2 -
L3L3 - L4L4 o LED correspondente à linha na qual se
apresentou o erro DL1 - DL2 - DL3 - DL4 permanecerá aceso
sinalizando a linha na qual se apresentou o erro.
Os erros que vêm da interface de intercomunicação durante o
procedimento de programação são:
- Códigos de utilizador diferentes na mesma saída do Art. 4897.
- Códigos de intercomunicação semelhantes nas saídas diversas
Art. 4897.
A fim de verificar a configuração da rede de intercomunicação uma
vez realizado o procedimento é suficiente ligar-se com o
programador de mão Art. 1251 e executar a leitura da configuração
como explicado no manual técnico MT/SB2/02 anexo ao Art. 1251.
COMO COLOCAR O INTERCOMUNICADOR ART. 2418W PARA
FUNCIONAMENTO EM INSTALAÇÕES
SIMPLEBUS1
C
OMO COLOCAR O SUPORTE. ART. 4714W/2I PARA
FUNCIONAMENTO NAS INSTALAÇÕES
SIMPLEBUS1
JP4
B
AA
A
CV6
JP2
CV7
CV1
CV2
1
2
Cortar CV6.
3
CV6
Posicionar o JP2 como na figura 3.
Cortar CV1, CV2 e CV7.
1
2
2
CV1A
JP1
CV4
CV5
1
Mover o JP1 para a posição 1 como na figura 4.
1
Posicionar o disjuntor CV1A na posição 1
como na figura 4.
2
Cortar CV4 e CV5.
3
JP1
CV1A
CV5CV4
Fig. 1
Fig. 3
Fig. 2
Fig. 4
CV7 CV2CV1
JP2
Para suporte Art. 5714/I consultar o folheto técnico FT/SB2/07.
