Smartwares SH4-99751 User Manual

15 DE/AT/CH
4 b
4 c

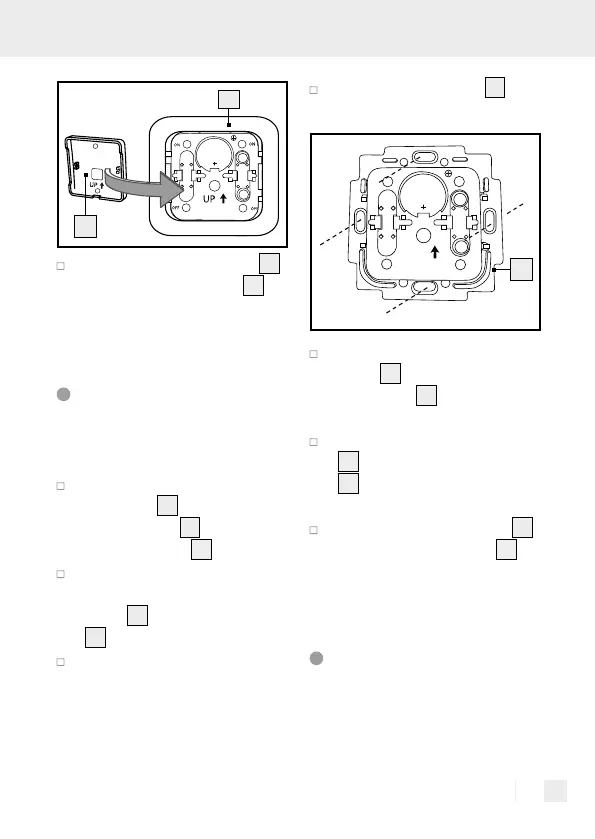

Setzen Sie die Tastfläche
4 b
auf die Montageplatte
4 a
zurück, beachten Sie den
Aufwärtspfeil.
Variante 1: Sender
mit Schrauben
montieren
Nehmen Sie zunächst die
Tastfläche
4 b
und dann den
Blendrahmen
4 c
von der
Montageplatte
4 a
ab.
Markieren Sie die Bohrlöcher
mit Hilfe der an der Montage-
platte
4 a
für die Schrauben
8
vorgesehenen Löcher.
Bohren Sie nun die Befestigungs-
löcher . Stellen Sie sicher, dass
Sie keine Strom-, Gasleitungen
oder Wasserrohre beschädigen.
Führen Sie die Dübel
9
in
die Bohrlöcher ein.
ON
ON
OFF
OFF
UP
4 a
Befestigen Sie die Montage-
platte
4 a
mit den beigelegten
Schrauben
8
an der Wand.
Beachten Sie den Aufwärtspfeil.
Setzen Sie den Blendrahmen
4 c
auf die Montageplatte
4 a
zurück, beachten Sie die
Befestigungsnasen.
Setzen Sie die Tastfläche
4 b
auf die Montageplatte
4 a
zurück, beachten Sie den
Aufwärtspfeil.
Variante 2: Sender
festkleben
Hinweis: Achten Sie darauf,
dass die Montagefläche sauber,
