Smartwares SH4-99751 - Variante 1: Montage de Lémetteur À Laide de Vis

49 FR/BE

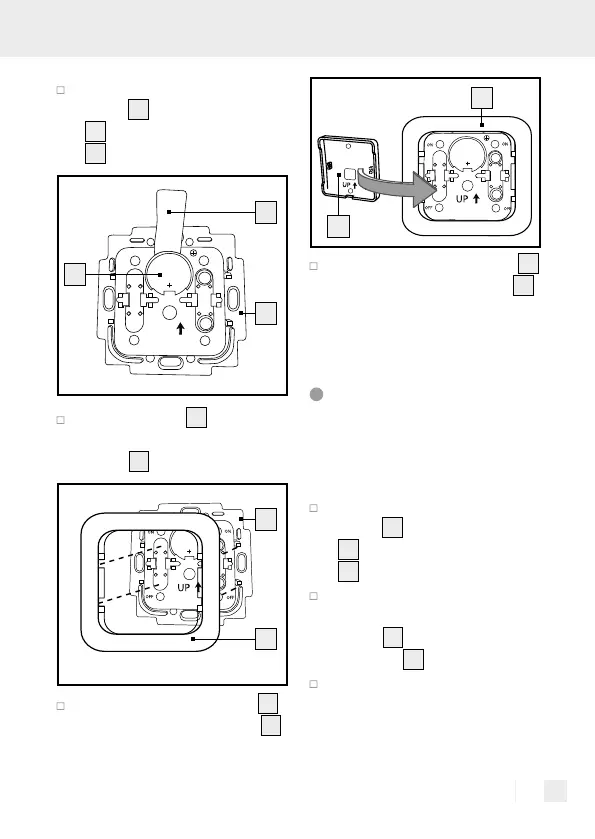

Retirez tout d'abord la surface
tactile
4b
puis le cadre-cache
4c
de la plaque de montage
4a
.
4a
6
ON
ON
OFF
OFF
UP
5
Activez la pile
6
en retirant
pour ceci la bande de sépa-
ration
5
.
4c
4a
Replacez le cadre-cache
4c
sur la plaque de montage
4a
.
Respectez les ergots de fixation.
4b
4c
Replacez la surface tactile
4b
sur la plaque de montage
4a
.
Respectez la flèche vers le
haut.
Variante 1 :
Montage de
l'émetteur à
l'aide de vis
Retirez tout d'abord la surface
tactile
4b
puis le cadre-cache
4c
de la plaque de montage
4a
.
Marquez les trous de perçage
à l'aide des trous prévus pour
les vis
8
sur la plaque de
montage
4a
.
Percez alors les trous de fixa-
tion. Veiller à ne pas endom-
mager une ligne électrique,
une conduite de gaz ou d’eau
lors du montage.
