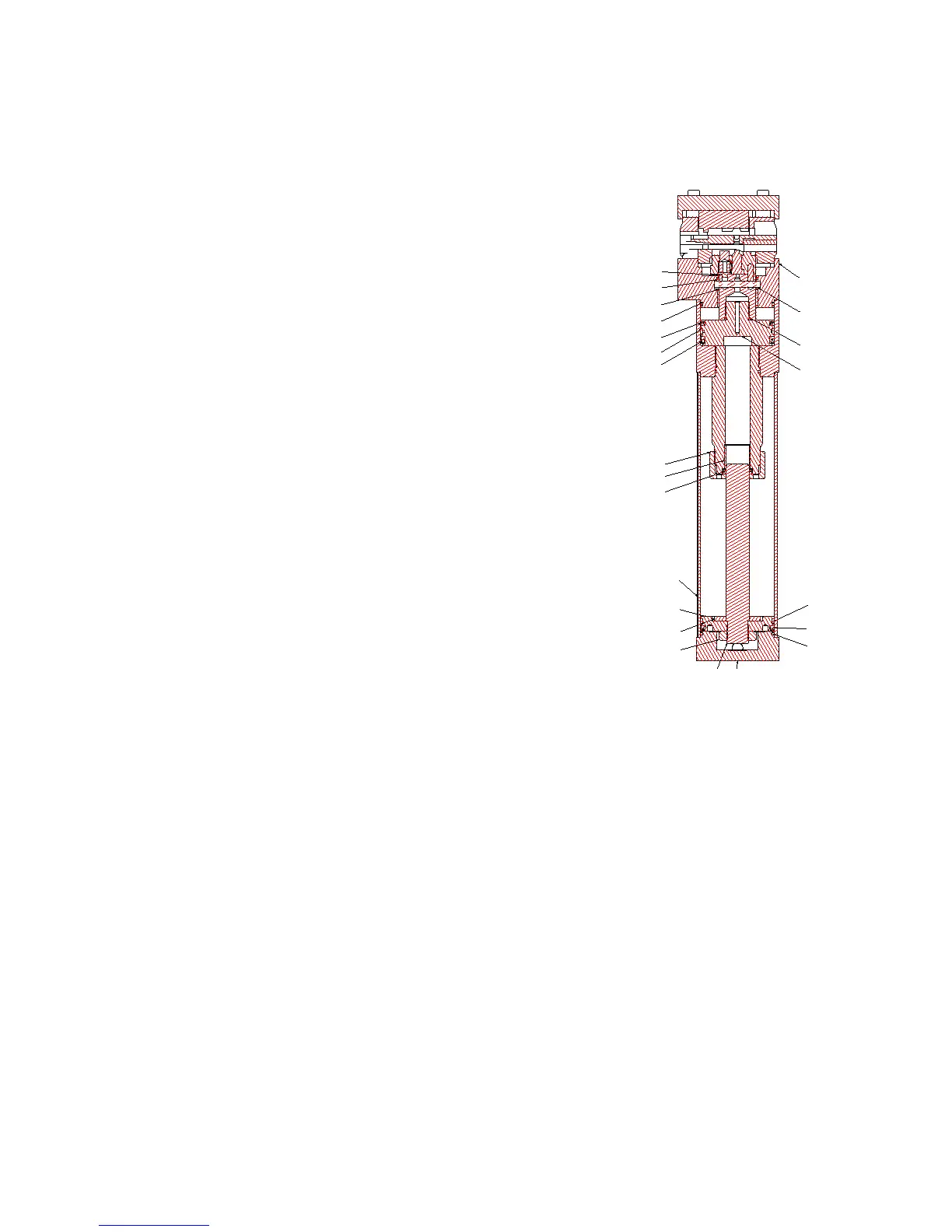

Somatex Maco Multi Matic - Ersatzteilliste

11
1.9
1.8
1.5
1.10
1.23
1.18
1.21
1.20
1.19
1.22
1.7
1.1
1.3
1.11
1.16
1.17
1.15
1.9
1.8
1.5
1.4
1.2
1.6
Ersatzteilliste Powerzylinder
Achtung:
Bei einem Dichtungswechsel empfiehlt es sich bei älteren Stanzzylindern den kompletten Satz zu
tauschen, denn beim Wiedereinbau der alten Dichtungen besteht die Gefahr der Undichtigkeit.
Außerdem sollten Reparaturarbeiten nur von Personal mit den nötigen fachlichen Kompetenzen
ausgeführt werden.
Im Zweifelfalle sollten Sie den Stanzzylinder zum Dichtungswechsel bei der nächsten Serviceadresse
einschicken!
OBJEKT
ANZAHL
BAUTEILNUMMER
1
1
05 05 00 1000 Druckübersetzer
1.1
1
05 05 00 0001 Zylinderkopf - Beschlagstanze
1.2
1
O - Ring 40 x 2,5
1.3
1
DIN 3760 A (rechts) A-40x52x7 - NBR
1.4 1 DU-Buchse BK-I 4020
1.5
2
O-Ring 74x3
1.6
1
05 05 00 0002 Kolbenstange D40
1.7
1
05 05 00 003 Übersetzerkolben
1.8
2
Z8A8070N3580 80x70x4,25
1.9 2 F3-5,6x2,5 Kolbenführungsband D80
1.10
1
B7 8010 P5008 80x70x6,7
1.11
1
O - Ring 24 x 2,5
1.12 1 05 05 00 0012 Übersetzerzylinder
1.13
1
05 05 00 0004 Druckrohr
1.14
1
O - Ring 44,12 x 2,62 N552 - 90 für D45
1.15 1 05 05 00 0005 Mutter Druckrohr
1.16
1
DU-Buchse 25 x 28 x 25
1.17
1
B3 2532P5008 25 x 33 x 5,7
1.18 1 05 05 00 0008 Kolbenstange
1.19
1
05 05 00 0006 Kolben D79,6 x 16 Kolben
1.20
1
05 05 00 0007 Dämpfung Fibro 80 Shohre
1.21
1
Mutter DIN 936 17H
1.22
1
05 05 00 0010 Profilrohr 80x2,5 289 lang
1.23
1
05 05 00 0009 Deckel
1.24
2
DIN 912 M8x50.
1.25
2
DIN 912 M8x60.
1.26
4
05 05 00 0011 Zuganker
1.27
4
Hohlschraube M8
1.28
1
Füllnippel M12x1 mit Scheibe und Verschlußkappe1
1.29
1
Entlüftungsventil R1-4
1.30
2
Kugel 5,5
1.31
2
DIN 913 M8x8.
