27
8
2
Vorhub
Rückhub
29

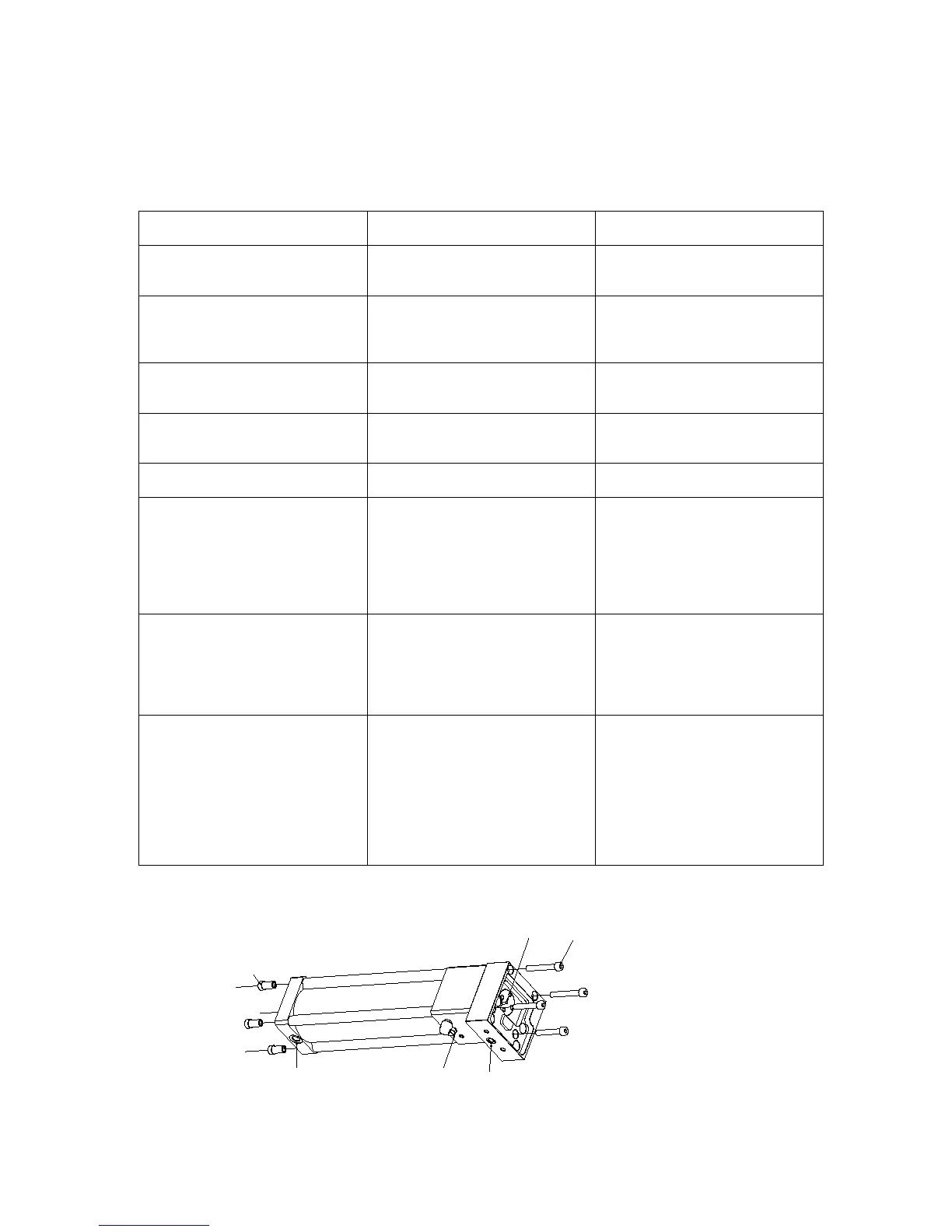

5 Fehlersuche
5.1 Fehlersuche an Werkzeug und Stanzzylinder
Beschlag lässt sich auf der
Stulpschienenseite nur schwer oder
Im Übersetzerzylinder befindet sich
Öl wie unter 4.2 Kapitel 2
Beschlag lässt sich auf der
Schubstangenseite nur schwer oder
Fibroflex– Rundfeder ist
verschlissen, bzw. es müssen die
Stempelführungen geschmiert
Fibroflex – Rundfeder tauschen 4.3
Beschlag wird nicht mehr
abgeschnitten oder die Senkung ist
Im Übersetzerzylinder ist zuwenig Öl
oder der Betriebsdruck ist zu niedrig
Öl wie unter 4.2 Kapitel 2
beschrieben nachfüllen,
bzw. Betriebsdruck kontrollieren.
Unsauberes Stanzbild; keine
Stempel und Matrizenverschleiß,
Stempel bei Bruch wie unter 4.3
beschrieben wechseln bzw. bei
Verschleiß der Teile nachschleifen
Beschlag wird nicht mehr
abgeschnitten oder die Senkung ist
nicht mehr ausgeprägt, dabei
entweicht ständig Luft aus Pos. 2
Kolbendichtung Pos. 1.8 aus der
Ersatzteilliste ist verschlissen
Dichtungswechsel: Durch heraus-
drehen der Hohlschrauben Pos. 29
ann der hintere Teil des
Stanzzylinders zerlegt werden.
Anschließend Stanze wie unter
Wartung 4.2 Pos.4 & 5 beschrieben
wieder füllen und entlüften.
Öl läuft nach ständigem Ölverlust
aus dem Entlüftungsfilter Pos. 2
Kolbenstangendichtung Pos. 1.17
Zerlegen der Stanze wie oben
beschrieben, danach Mutter Pos.
1.15 zum Wechseln der Dichtung
Pos. 1.17 abschrauben;
Zusammenbau der Stanze wie oben.
Öl bzw. Luft kommt aus der Bohrung
Pos. 8 am Pressstößel bzw. bläst
Luft seitlich am Pressstößel vorbei.
Kolbendichtungen Pos. 1.8 & 1.9
bzw. Stangendichtung Pos. 1.3, aus
der Ersatzteilliste sind verschlissen
Dichtungswechsel: Durch heraus-
drehen der Hohlschrauben Pos. 27
kann das Vorderteil des Stanz-
zylinders zerlegt werden. Beim
Zusammenbau, die Schrauben Pos.
27 mit 23 Nm anziehen.
Anschließend Stanze wie unter
Wartung 4.2 Pos.4 & 5 beschrieben
wieder füllen und entlüften.
