9

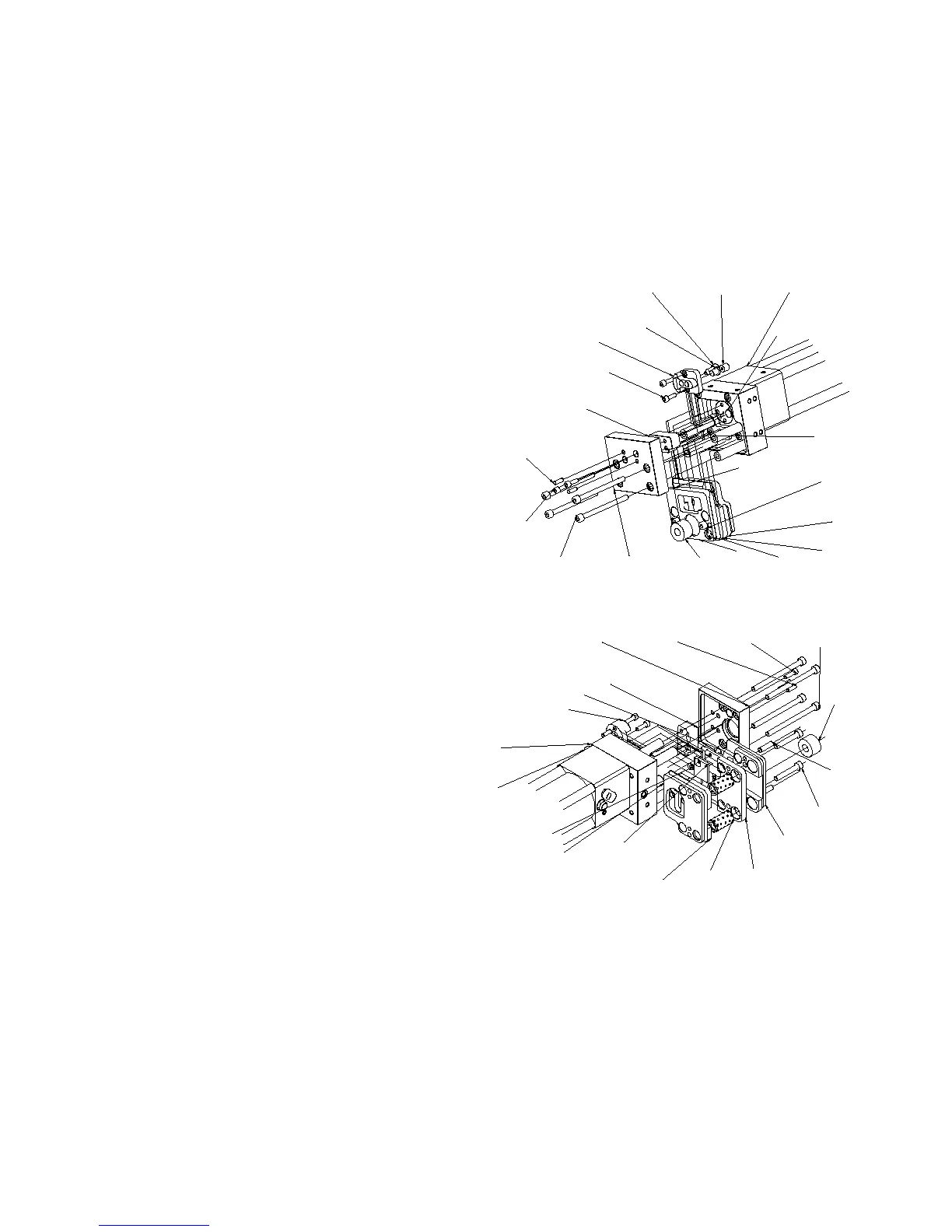

4.4 Beschreibung Werkzeug/ Ersatzteilliste
Achtung: Bei Ersatzteilbestellung, die Anbautype der Stanze (ob Anbau rechts oder links mit)
angeben!
14
2
8
3
6
11
13
14
15
7
9
16
10 18
1
4
5
21
12
17
5
22
6
13
14
15
11
7
21
3
19
4
8
2
9
1
10
20
12
OBJEKT ANZAHL
BAUTEILNUMMER
1
1
05 05 00 1000 Druckübersetzer
2
1
05 05 01 0001 Matrize Maco
3
1
05 05 01 0002 Lagerteil Matrize hinten
4
1
05 05 01 0003 Lagerteil Matrize vorne
5
2
DIN 912 M8x50.
6
1
FIBROFLEX-Rundfeder
D32-13,5 23lang 80ShoreA
7
1
05 05 01 0006 Schneidstempel Maco
8
2
Führungsbuchse D16-22 40 lang
mit Festschmierstoff
9
1
05 05 01 0007 Schneidstempel Maco
10
1
05 05 01 0008 Lochstempel Maco
11
1
05 05 01 0004 Gegenlager
12
4
05 05 01 0005 Führungs-Stehbolzen
13
4
DIN 912 M8x110.
14
4
DIN 912 M6x20.
15
3
DIN 6325-A 6x20-St.
16
1
05 05 00 0013 Abdrückbolzen
17
1
05 05 00 0014 Scheibe
18
1
FIBROFLEX-Rundfeder
D12 12lang 90ShoreA
19
1
05 05 01 0009 Fibroeinlage Maco
20
1
05 05 01 0010 Gewindescheibe M5
21
1
DIN 7991 M5x10.
22
2
DIN 6325-A 8x40-St.
