2  DESCRIZIONE DEL MONITOR
2.1 Descrizione generale
Per visualizzare un visitatore e dialogare con lui, il video monitor deve essere associato ad almeno un modulo esterno.
In base all'installazione scelta, è possibile anche la comunicazione tra due monitor.
Questo monitor è dotato di pulsanti che consentono di:
- rispondere alla chiamata di un visitatore o rifiutarla
- dialogare tra diversi monitor della stessa abitazione
- azionare un cancello elettrico, una serratura elettrica o altre periferiche
- azionare dei prodotti Somfy io-homecontrol®.
- scattare una foto dei visitatori manualmente o automaticamente ad ogni chiamata dal modulo esterno.

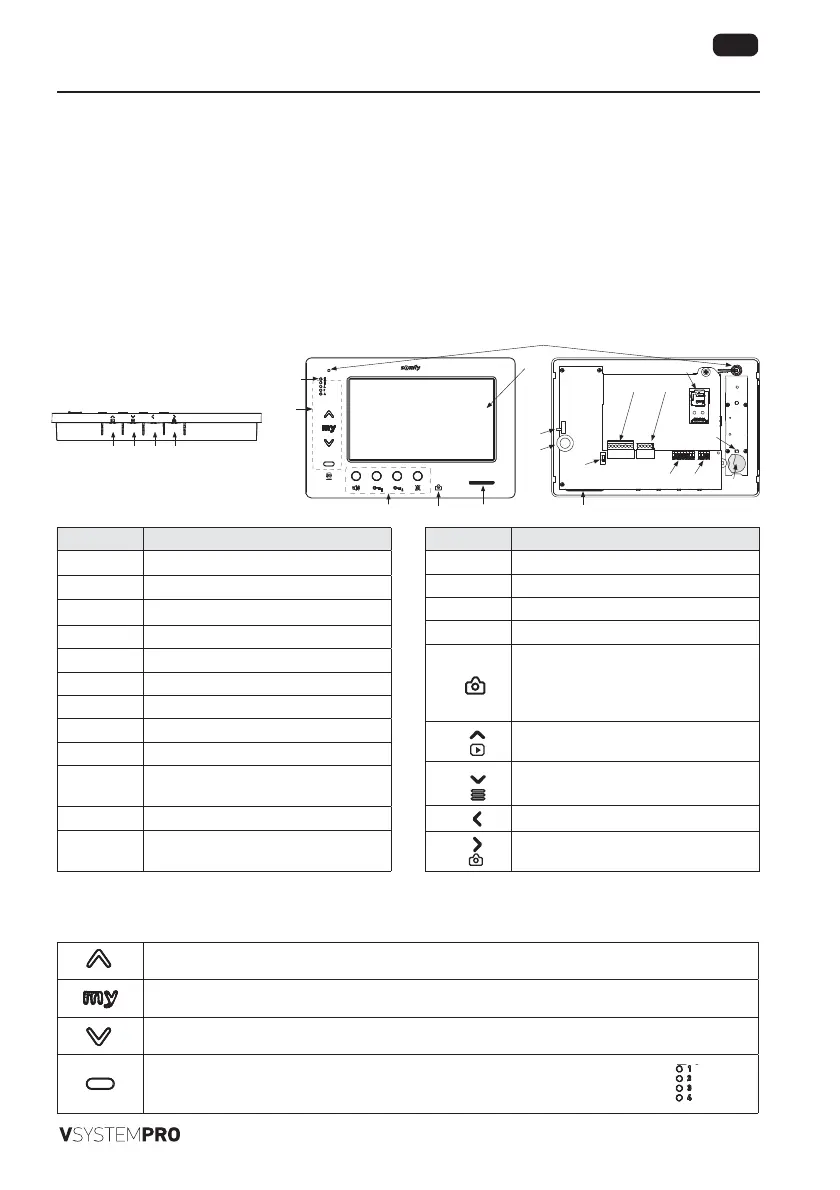

2.2 Descrizione del monitor
3
35
12
13
14
15
67
4
5
18
1
32
36
8
910
37 38 39 40
Pannello anteriore
Vista dal basso
Retro del pannello anteriore
Riferimento Denominazione
1 Schermo LCD - 800 x 480 pixel
2 Pulsanti di comunicazione
3 Altoparlante
4 Microfono
5 Comando io
6 Morsettiera staccabile 1
7 Morsettiera staccabile 2
8 Selettore di linea BUS
9 Commutatore indirizzi (8 selettori)
10
Commutatore di intercomunicazione (4
selettori)
12 Selettore del livello suoneria
13
Rotella di regolazione del volume di
conversazione
Riferimento Denominazione
14 Batteria del comando io
15 Pulsante di programmazione io (PROG)
18 Spia "batteria quasi scarica"
35 Supporto per scheda micro SD
36
Spia di indicazione di stato:
- foto automatica (spia accesa)
- nuova foto in memoria (spia
lampeggiante)
37
Pulsante «navigazione tra le immagini»
38
Regolazione dello schermo
Regolazione data + ora
39
Attivazione manuale delle foto
40
Tasto foto automatico (ON/OFF)
2.3 Funzionamento dei pulsanti
Funzionamento del comando io-homecontrol® (N° 5)
Pulsante apertura: premere brevemente per aprire il prodotto portante (tapparella, tenda, porta del garage,
ecc.) o accendere la luce.
Pulsante stop : premere brevemente per arrestare il prodotto portante.
Pulsante chiusura: premere brevemente per richiudere il prodotto portante o spegnere la luce.
Selezione del canale: premere il numero di volte necessario per attivare il canale desiderato.
NB: il canale N° 5 corrisponde ai 4 led accesi.
