2  PREZENTACJA MONITORA
2.1 Opis ogólny
Wideomonitor musi zostać powiązany z co najmniej jednym modułem zewnętrznym, aby pokazywał osobę dzwoniącą i
pozwalał z nią rozmawiać.
Zależnie od typu instalacji, umożliwia również prowadzenie rozmowy pomiędzy dwoma monitorami.
Ten monitor jest wyposażony w przyciski, które pozwalają:
- odpowiedzieć na wywołanie przez osobę dzwoniącą lub odrzucić wywołanie
- prowadzić rozmowę między kilkoma monitorami tego samego budynku
- uruchomić bramę wjazdową z napędem elektrycznym, zamek elektromagnetyczny lub inne urządzenia zewnętrzne
- uruchomić produkty Somfy io-homecontrol®.
- wykonywać zdjęcia ręcznie lub automatycznie osobom dzwoniącym przy każdym wywołaniu za pomocą modułu
zewnętrznego.

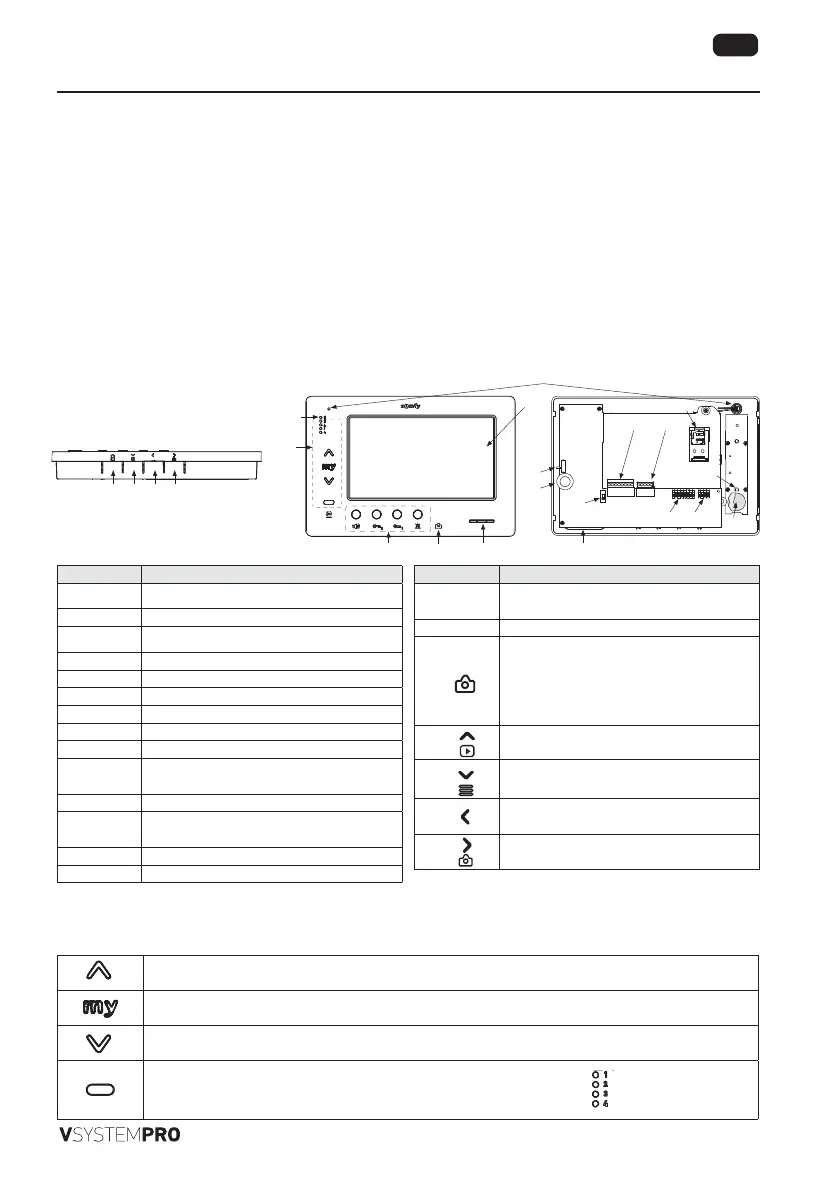

2.2 Prezentacja monitora
3
35
12
13
14
15
67
4
5
18
1
32
36
8
910
37 38 39 40
Panel przedni
Widok z dołu
Tył przedniego panelu
Oznaczenie Nazwa
1 Ekran LCD - 800 x 480 pikseli
2 Przyciski komunikacji
3 Głośnik
4 Mikrofon
5 Nadajnik io
6 Listwa zaciskowa wtykowa 1
7 Listwa zaciskowa wtykowa 2
8 Przycisk wyboru magistrali BUS
9 Przełącznik adresów (8 przycisków wyboru)
10
Przełącznik komunikacji wewnętrznej (4
przyciski wyboru)
12 Przycisk wyboru poziomu głośności dzwonka
13
Pokrętło regulacji poziomu głośności
rozmowy
14 Bateria nadajnika io
15 Przycisk programowania io (PROG)
Oznaczenie Nazwa
18
Kontrolka niskiego poziomu naładowania
baterii
35 Uchwyt na kartę micro SD
36
Kontrolka statusu:
- automatyczne wykonanie zdjęcia (kontrolka
zapalona)
- nowe zdjęcie w pamięci (kontrolka
migająca)
37
Przycisk "nawigacji między obrazami"
38
Ustawienie ekranu
Ustawienie daty + godziny
39
Ręczne uruchomienie funkcji wykonywania
zdjęć
40
Przycisk automatycznego wykonywania zdjęć
(ON/OFF)
2.3 Działanie przycisków
Działanie nadajnika io-homecontrol® (Nr 5)
Przycisk otwierania: nacisnąć krótko w celu otwarcia elementu nośnego (rolety, żaluzji, bramy garażowej itd.)
lub w celu włączenia oświetlenia.
Przycisk stop: nacisnąć krótko w celu zatrzymania ruchu elementu nośnego.
Przycisk zamykania: nacisnąć krótko w celu ponownego zamknięcia elementu nośnego lub wyłączenia
oświetlenia.
Wybór kanału: nacisnąć wymaganą ilość razy, aby aktywować wybrany kanał.
Uwaga: kanał Nr 5 odpowiada 4 świecącym diodom LED.
