2  PRESENTACIÓN DEL MONITOR
2.1 Descripción general
El monitor de imagen debe estar asociado, como mínimo, a un módulo exterior para ver al visitante y establecer diálogo con
él.
Según su instalación, permite también establecer diálogo entre dos monitores.
Este monitor está equipado con botones que permiten:
- responder o rechazar la llamada de un visitante;
- establecer diálogo entre varios monitores de una misma vivienda;
- accionar una cancela motorizada, una cerradura eléctrica u otros periféricos;
- accionar productos Somfy io-homecontrol®.
- tomar una foto de los visitantes en manual o en automático para cada llamada desde el módulo exterior.

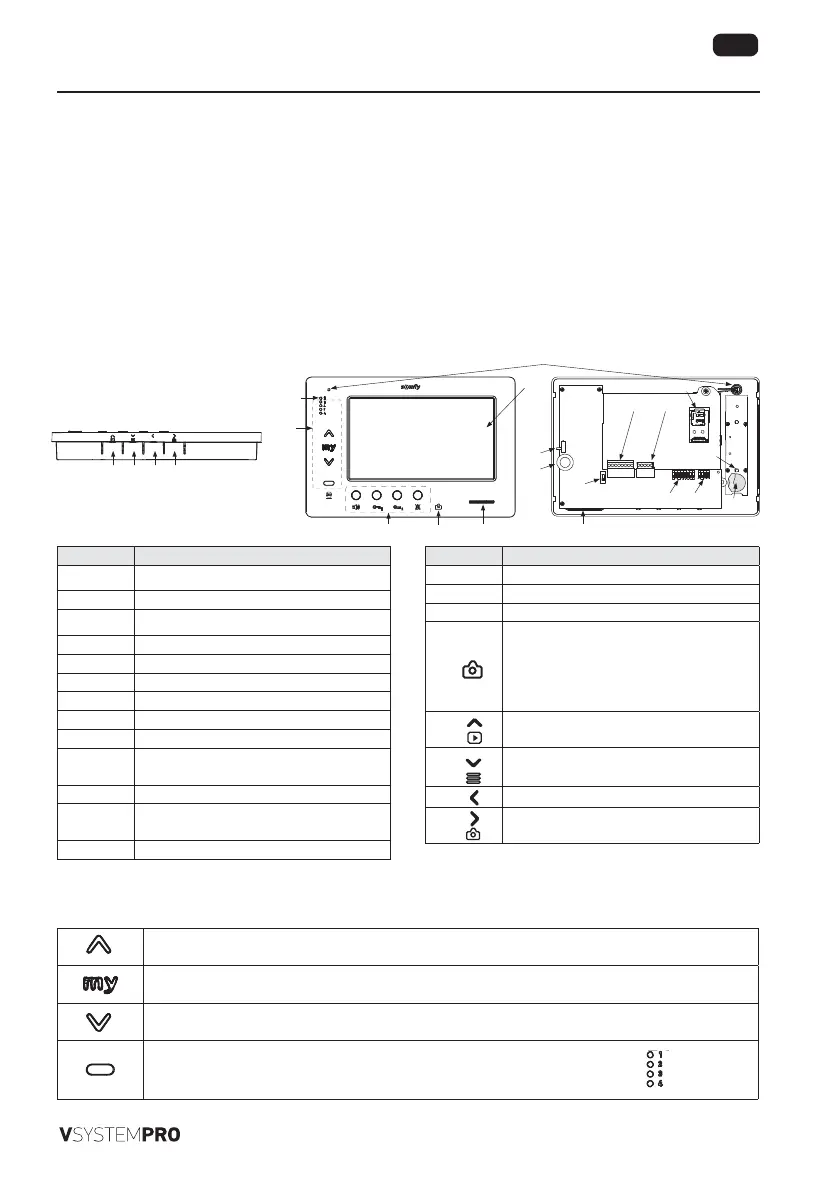

2.2 Presentación del monitor
3
35
12
13
14
15
67
4
5
18
1
32
36
8
910
37 38 39 40
Cara delantera
Vista inferior
Reverso de la cara delantera
Referencia Denominación
1 Pantalla LCD, 800 x 480 píxeles
2 Botones de comunicación
3 Altavoz
4 Micrófono
5 Mando io
6 Regleta de bornes extraíble 1
7 Regleta de bornes extraíble 2
8 Selector de línea BUS
9 Conmutador de direcciones (8 selectores)
10
Conmutador de intercomunicación (4
selectores)
12 Selector del nivel de timbre
13
Rueda de ajuste del volumen de
conversación
14 Pila del mando io
Referencia Denominación
15 Botón de programación io (PROG)
18 Indicador luminoso de «batería baja»
35 Suporte para tarjeta micro SD
36
Indicador luminoso de estado:
- foto automática (indicador luminoso
encendido);
- nueva foto en memoria (indicador
luminoso intermitente)
37
Botón de «navegación por las imágenes»
38
Ajuste de la pantalla
Ajuste de fecha y hora
39
Disparo manual de las fotos
40
Botón de foto automática (ON/OFF)
2.3 Funcionamiento de los botones
Funcionamiento del mando io-homecontrol®(n.° 5)
Botón de apertura: pulse brevemente para abrir la cancela (persiana enrollable, toldo, puerta de garaje, etc.)
o para encender la luz.
Botón de parada: pulse brevemente para detener la cancela.
Botón de cierre: pulse brevemente para cerrar la cancela o para apagar la luz.
Selección del canal: pulse el número de veces necesario para activar el canal deseado.
Nota: El canal n.° 5 corresponde a los 4 LED encendidos.
