Manuale d’uso e manutenzione GUARD v202301
Installazione orizzontale al di sotto del soffitto con perni di fissaggio
Per l’installazione sotto il soffitto usare 4 perni M8. Per appendere il dispositivo ai perni, con il trapano praticare fori Ø 8-9mm
nell’involucro EPP direttamente di fronte ai fori esistenti nella griglia di aspirazione in acciaio. La posizione esatta è indicata da
segni speciali sull'involucro PPE. I perni devono essere avvitati a una profondità di 10-14 mm.

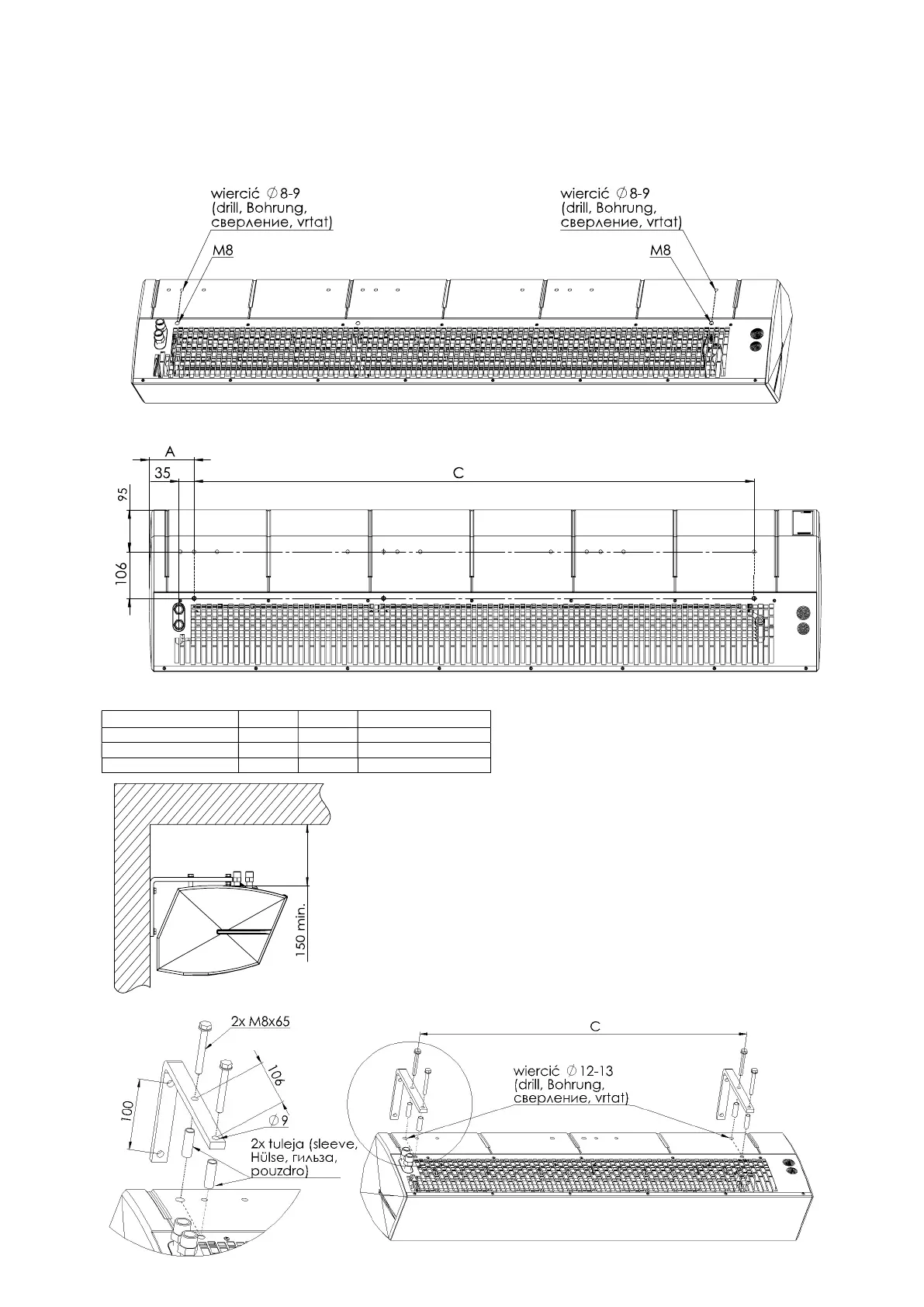

Il disegno sottostante mostra la posizione dei fori di montaggio per i perni
100 72 857 4
150 104 1295 4
200 157 1712 4
Installazione a parete con staffe orizzontali
La barriera può essere montata a parete in posizione orizzontale utilizzando 2 staffe
di montaggio per il sistema orizzontale. Nelle staffe si trovano fori Ø9mm per viti
M8. Nell’involucro EPP, con il trapano praticare fori Ø 12-13mm di fronte ai
fori esistenti nella griglia di aspirazione in acciaio. La posizione esatta è
indicata da segni speciali sull'involucro e nella figura seguente. Quindi
inserire i manicotti distanziatori nei fori e fissare le staffe. Avvitare le viti rimanenti
nei dadi sotto la griglia di aspirazione in acciaio in modo tale che il dispositivo sia in
piano. I dadi di bloccaggio sotto le staffe servono per bloccare le viti.
Installazione con staffe per montaggio verticale
