Manuale d’uso e manutenzione GUARD v202301

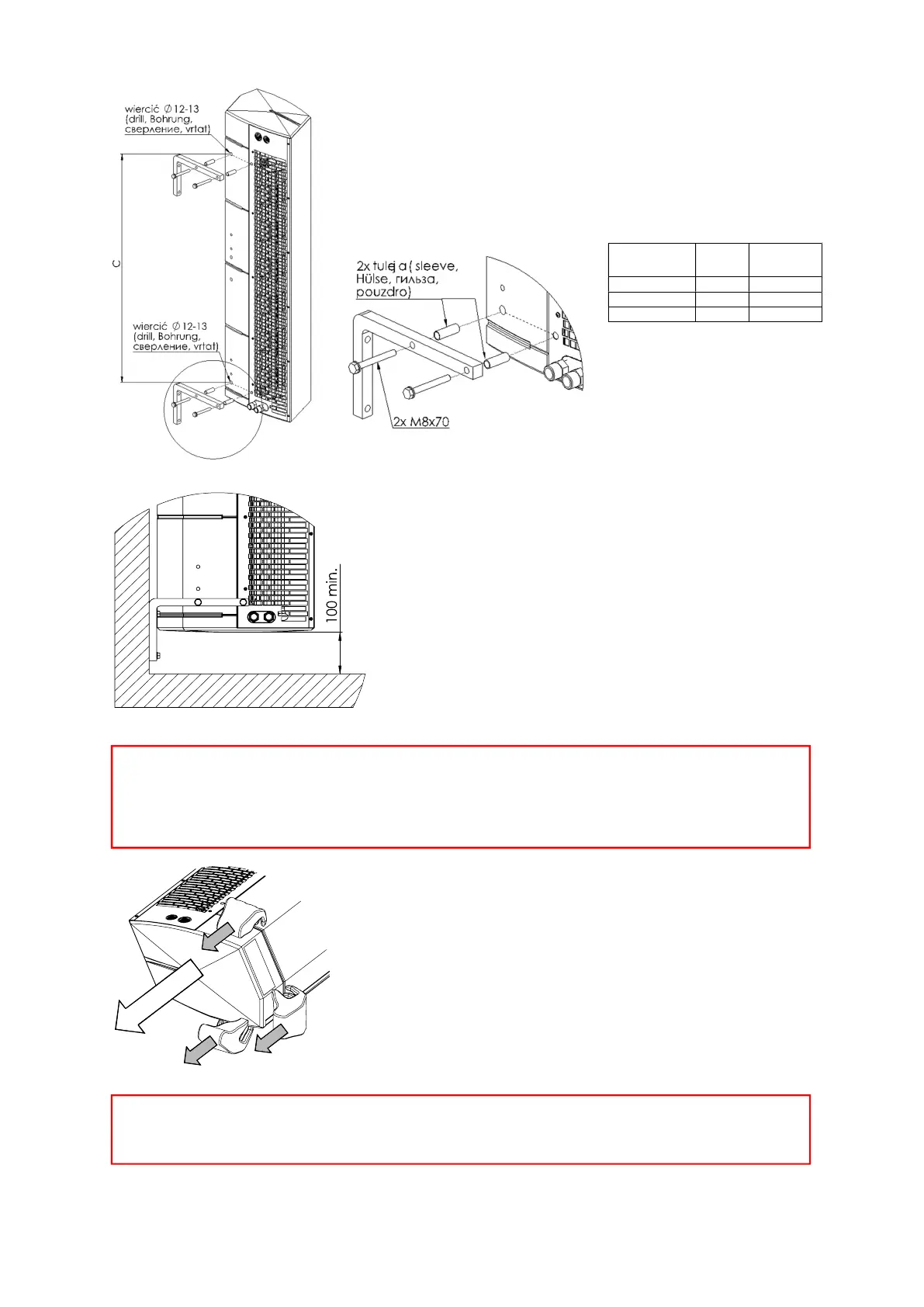

È inoltre possibile montare l'unità verticalmente con il motore verso il basso e verso
l'alto. Due supporti verticali sono utilizzati per questo scopo. Nelle staffe si trovano fori
Ø9mm per viti M8. Nell’involucro EPP, con il trapano praticare fori Ø 12-13mm di fronte
ai fori esistenti nella griglia di aspirazione in acciaio. La posizione esatta è indicata da
tag speciali sull'involucro e nella figura seguente. Quindi inserire i manicotti distanziatori
nei fori e fissare le staffe. Avvitare le viti rimanenti nei dadi sotto la griglia di
aspirazione in acciaio in modo tale che il dispositivo sia in piano. I dadi di bloccaggio
sotto le staffe servono per bloccare le viti.
Collegamento dello scambiatore
Il collegamento dello scambiatore sulla barriera di calore deve essere fatto
utilizzando collegamenti filettati G 1/2” ed eseguito seguendo il progetto di
un tecnico autorizzato. Se la barriera d’aria è collegata ad un impianto di
riscaldamento senza gruppo di miscelazione, è richiesto almeno un filtro per
l’acqua. La direzione dei collegamenti dell’acqua non influiscono sul
funzionamento.
In caso di montaggio orizzontale e verticale con gli ugelli rivolti verso l'alto, lo
scambiatore viene sfiatato attraverso gli ugelli. Se il dispositivo è montato
verticalmente con gli ugelli nella parte inferiore, per lo sfiato dello
scambiatore di calore usare uno sfiato sul collettore scambiatore sul lato del
motore.
Collegamento dell'alimentazione e del sistema di controllo della barriera
Per collegare il cavo di alimentazione, controllo e/o disaerare lo scambiatore,
spostare in fuori il coperchio destro, che è fissato con la serratura all’alloggiamento
inferiore in acciaio e all’involucro principale EPP. Il coperchio va smontato nella
direzione indicata dalle frecce nella figura qui sotto, semplicemente sfilato a mano.
Il coperchio deve essere afferrato nei punti indicati nel disegno e dovrebbe essere
gradualmente "liberato" dalle serrature per alcuni millimetri. Gli ingressi per cavi di
potenza e di controllo sono posizionati sulla griglia di ingresso.
barriera
C (mm)
di staffe
100 857 2
150 1295 2
200 1712 2
È necessario che l'unità sia livellata correttamente. Quando è montata in una posizione diversa da quella
verticale o orizzontale vi è il rischio di danneggiamento della ventola e di malfunzionamento
È importante notare che la distanza minima tra l'unità e il pavimento per l'installazione con il motore in basso
non può essere inferiore a 100mm
Accertarsi che nessun cavo di collegamento sia bloccato tra il coperchio e il resto delle barriere prima di
assemblare il coperchio.
