Manuale d’uso e manutenzione GUARD v202301
6. PANNELLO DI CONTROLLO COMFORT NEW
Può essere utilizzato un set di controllo (alimentato a 230V) che consiste in:
Pannello COMFORT NEW – che include termostato e selettori per la regolazione delle 3 velocità del ventilatore; può
gestire fino a 2 unità di GUARD
Valvola a 2 vie con attuatore; la valvola deve essere installata sul ritorno dello scambiatore
Pannello INTELLIGENT elettronico con programma settimanale e predisposizione a BMS; può gestire fino a 2 unità di
GAURD
Ripartitore MULTI 6 per controllare fino a 6 unità di GUARD
Il sistema è pronto per l'avvio una volta effettuati i collegamenti tra il termostato e l'attuatore della valvola, dopo che
l'alimentazione a 230 V viene fornita al termostato ed il motore del ventilatore viene alimentato dal selettore delle velocità.

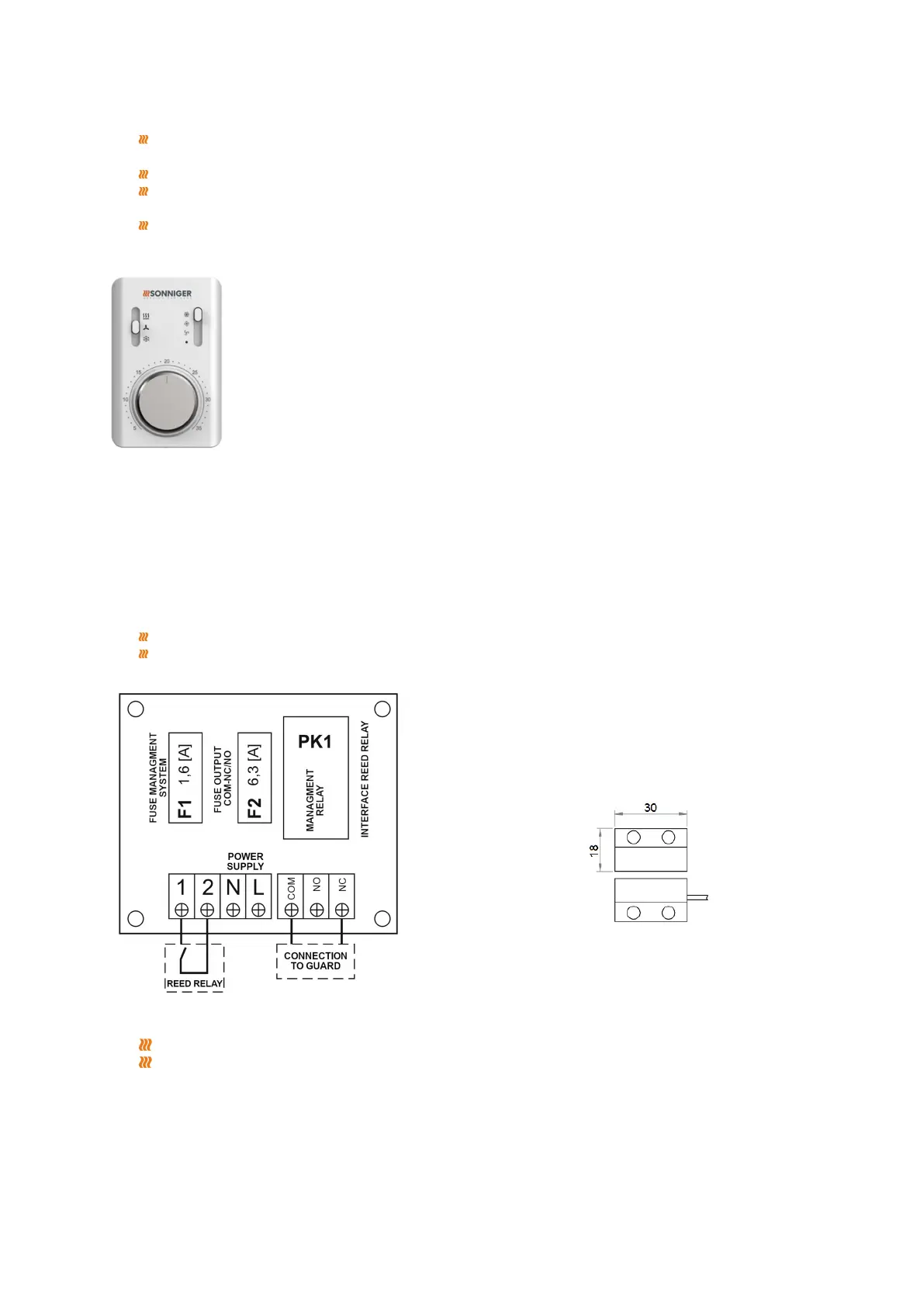

Descrizione Pannello COMFORT NEW
OFF-I-II-III – Interruttore e selettore velocità di ventilazione
HEAT – Riscaldamento il termostato manda un segnale all’attuatore e ventilatore, quando la
temperatura viene raggiunta tutto il ventilatore si spegne e la valvola chiude l’impianto idraulico
FAN – Ventilazione il ventilatore funziona in base al selettore sul termostato, valvole o resistenze non
sono attive
COOL – Raffrescamento il termostato manda un segnale all’attuatore e ventilatore, l’apparecchio
parte quando la temperatura impostata viene raggiunta
E’ possibile modificare la posizione del JUMPER “SR1” a “SR1 CONST”, in questo caso il ventilatore resta sempre operativo in
modo indipendente dal termostato. In questo caso:
HEAT – Riscaldamento Il ventilatore è indipendente dal termostato, le valvole funzionano fino alla temperatura impostata
FAN – Ventilazione Il ventilatore è indipendente dal termostato, le valvole non sono attive
COOL – Raffrescamento Il ventilatore è indipendente dal termostato, le valvole funzionano quando la temperatura impostata
viene raggiunta
7. INTERRUTTORE DI CONTATTO PORTA GUARD (DC)
L’interruttore di contatto porta GUARD (DC) è un elemento aggiuntivo per accendere/spegnere la barriera, in funzione
dell’apertura della porta. È progettato per uso interno. Comprende:
Scatola relè – scheda con relè a lame
Interruttore magnetico ermetico costituito da elemento mobile ed elemento fisso
Schema della scheda con relè a lame - interfaccia relè
Quando si installa l’interruttore di contatto porta GUARD rimuovere sulla morsettiera interna della barriera il ponticello di
fabbrica:
NC-1 per barriera GUARD W (barriera con scambiatore idraulico) / GUARD C (barriera senza scambiatore idraulico)
NC-COM per barriera GUARD E (barriera con scambiatore elettrico)
8. SCHEMI DEI COLLEGAMENTO ELETTRICO
La rete elettrica a cui è collegata la barriera deve essere protetta da sovraccarichi e cortocircuiti. È necessario proteggere la
barriera d’aria mediante un collegamento a terra. L'impianto elettrico e il collegamento alla barriera d’aria devono essere in
accordo con le normative edilizie e la regolamentazione, il collegamento elettrico deve essere effettuato da una persona
qualificata a conoscenza delle istruzioni di cui sopra. Il motore della ventola è dotato di protezione termica interna standard per
proteggere il motore dal surriscaldamento. Il set non include: cavo di alimentazione o interruttore principale
* diametro e la lunghezza del cavo devono essere conformi alle normative locali (alcune variazioni sono accettabili).
