Manuale d’uso e manutenzione GUARD v202301
ATTENZIONE!
ALIMENTAZIONE DELLE RESISTENZE PTC = 3x400V/50Hz o 3x400V/60Hz
Sezioni min. 5 x 2,5 mm per G100E; (B16)
Sezioni min. 5 x 4 mm per G150E; (B20)
Sezioni min. 5 x 6 mm per G200E; (B25)

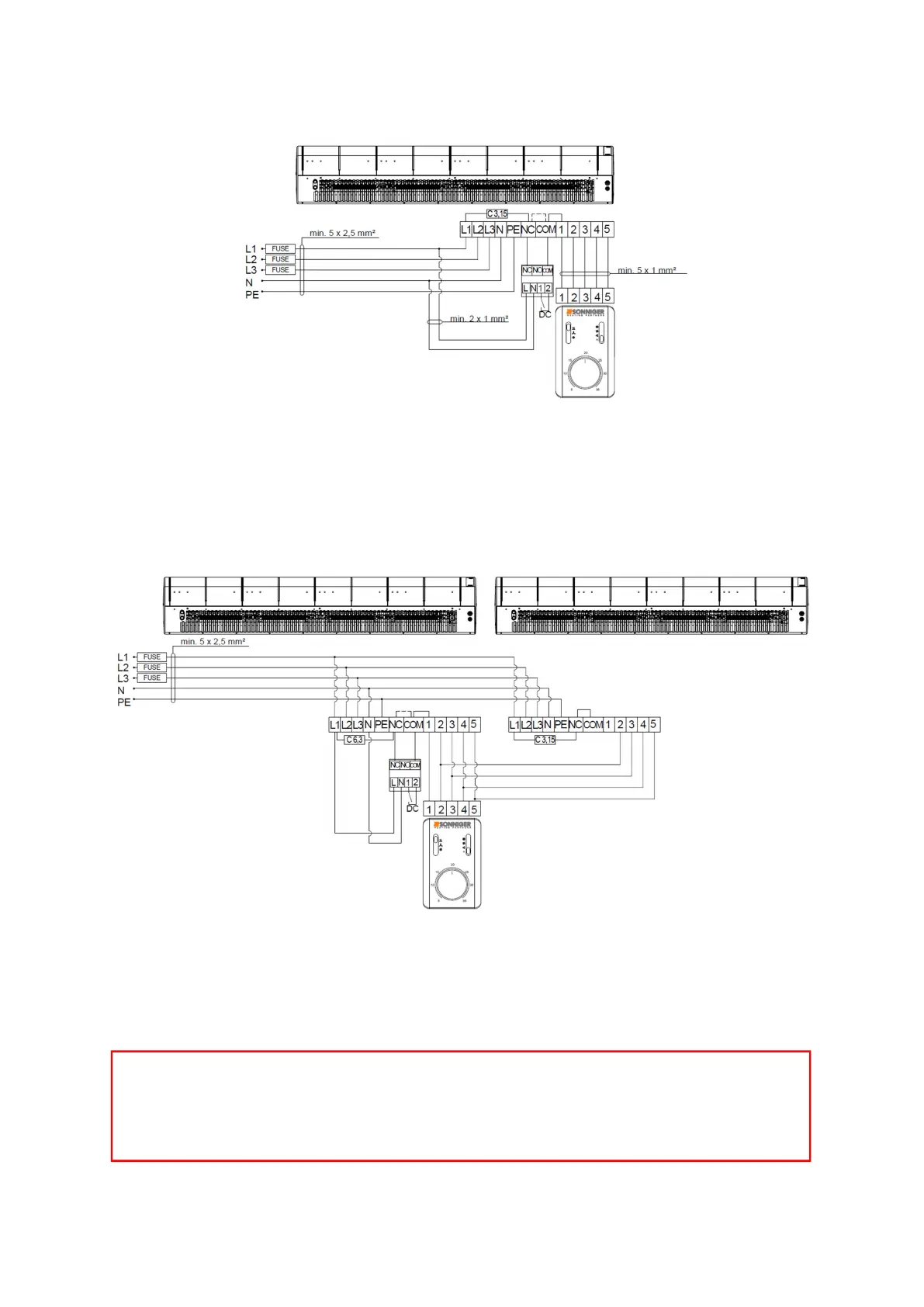

8.3 Schema di collegamento di una unità GUARD 100-150-200 E (resistenza elettrica) al pannello COMFORT NEW
*
L’unità non include: cavo di alimentazione, fusibile e interruttore principale
In caso di utilizzo senza l’interruttore porta magnetico, il ponte tra i terminali NC-COM deve essere tenuto (fornitura di
fabbrica).
8.4 Schema di collegamento di due unità GUARD 100-150-200 E (resistenza elettrica) ad un pannello COMFORT NEW
*
L’unità non include: cavo di alimentazione, fusibile e interruttore principale
In caso di utilizzo senza l’interruttore porta magnetico, il ponte tra i terminali NC-COM deve essere tenuto (fornitura di
fabbrica).
Nella barriera MASTER tra i terminali L-NC, sostituire il fusibile (C 3.15) con un C 6.3 (per utilizzo con DOOR SWITCH contatto
porta magnetico, rimuovere il ponte tra i terminali NC-COM).
