Technická dokumentace vzduchové clony GUARD v202301
Horizontální instalace pod strop pomocí montážních kolíků
Stropní montáž se provádí pomocí 4 kolíků M8. Chcete-li zavěsit zařízení na kolíky, vyvrtejte otvory Ø 8-9 mm do krytu EPP
přímo před existujícími otvory v ocelové mřížce. Přesné umístění označují speciální značky na krytu EPP. Čepy je třeba
zašroubovat do svorníků v hloubce 9 mm.

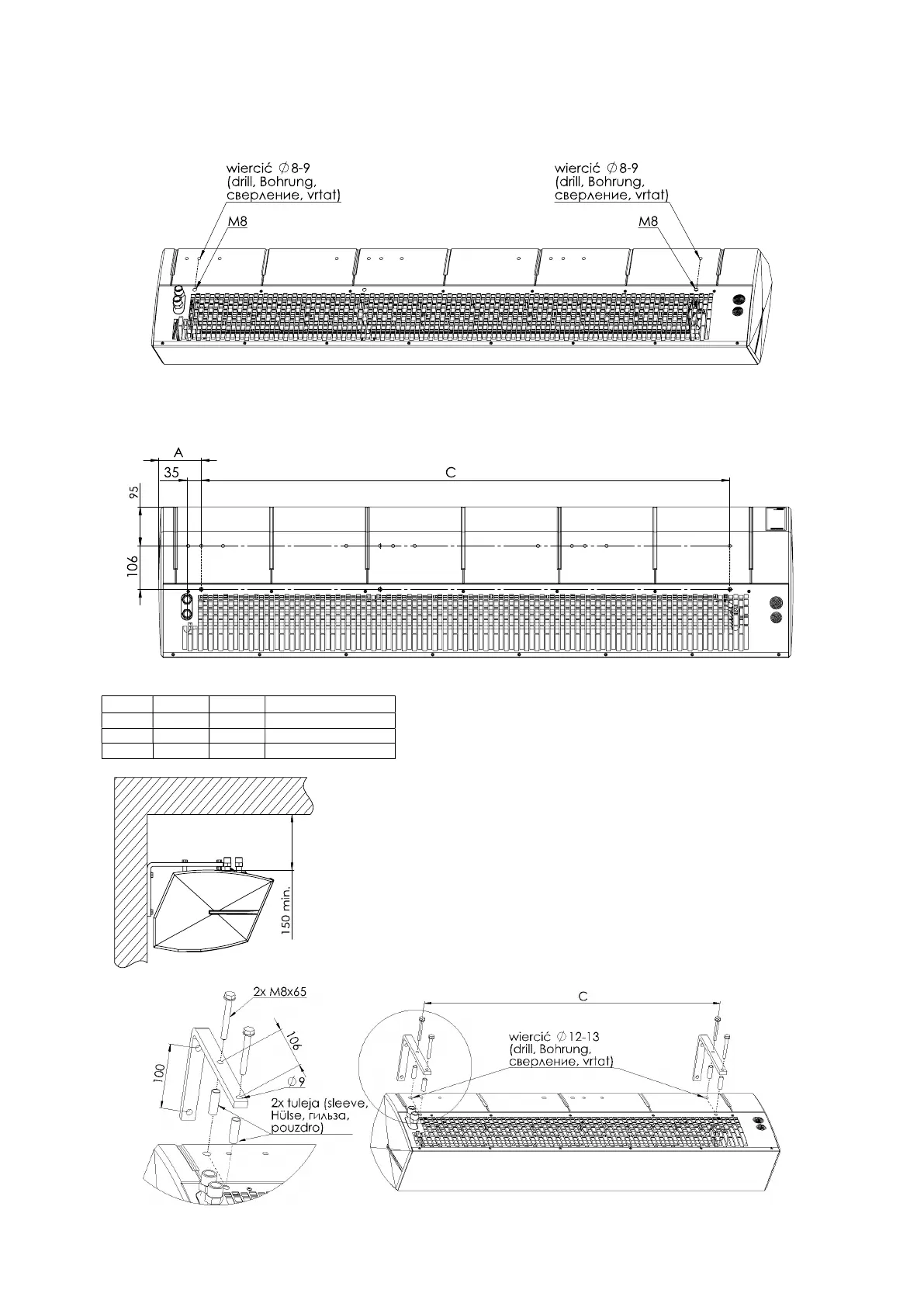

Následující obrázek znázorňuje polohu montážních otvorů pod kolíky.
100 72 857 4
150 104 1295 4
200 157 1712 4
Montáž na stěnu pomocí horizontálního držáku
Clonu lze připevnit ke stěně ve vodorovné pozici pomocí 2montážních konzol v
horizontálním systému. Držáky mají otvory o Ø9 mm pro šrouby M8. V krytu EPP
vyvrtejte otvory Ø 12-13mm před existujícími otvory ve vstupní mřížce z oceli. Přesné
umístění označují speciální značky na krytu EPP (obrázek níže). Potom vložte distanční
rozpěrné pouzdra do otvorů a upevněte držáky. Zbylé šrouby zašroubujte do matic pod
mřížkou sání tak, aby obě rukojeti byly v jedné rovině. Kontramatice pod držáky slouží
proti odšroubování šroubů.
