Technická dokumentace vzduchové clony GUARD v202301
Montáž vertikální s využitím montážních držáků
Rovněž je možné jednotku namontovat vertikálně s motorem směrem dolů nebo i
nahoru. Na tento účel se používají držáky k vertikální montáži. V držáku jsou otvory o Ø9

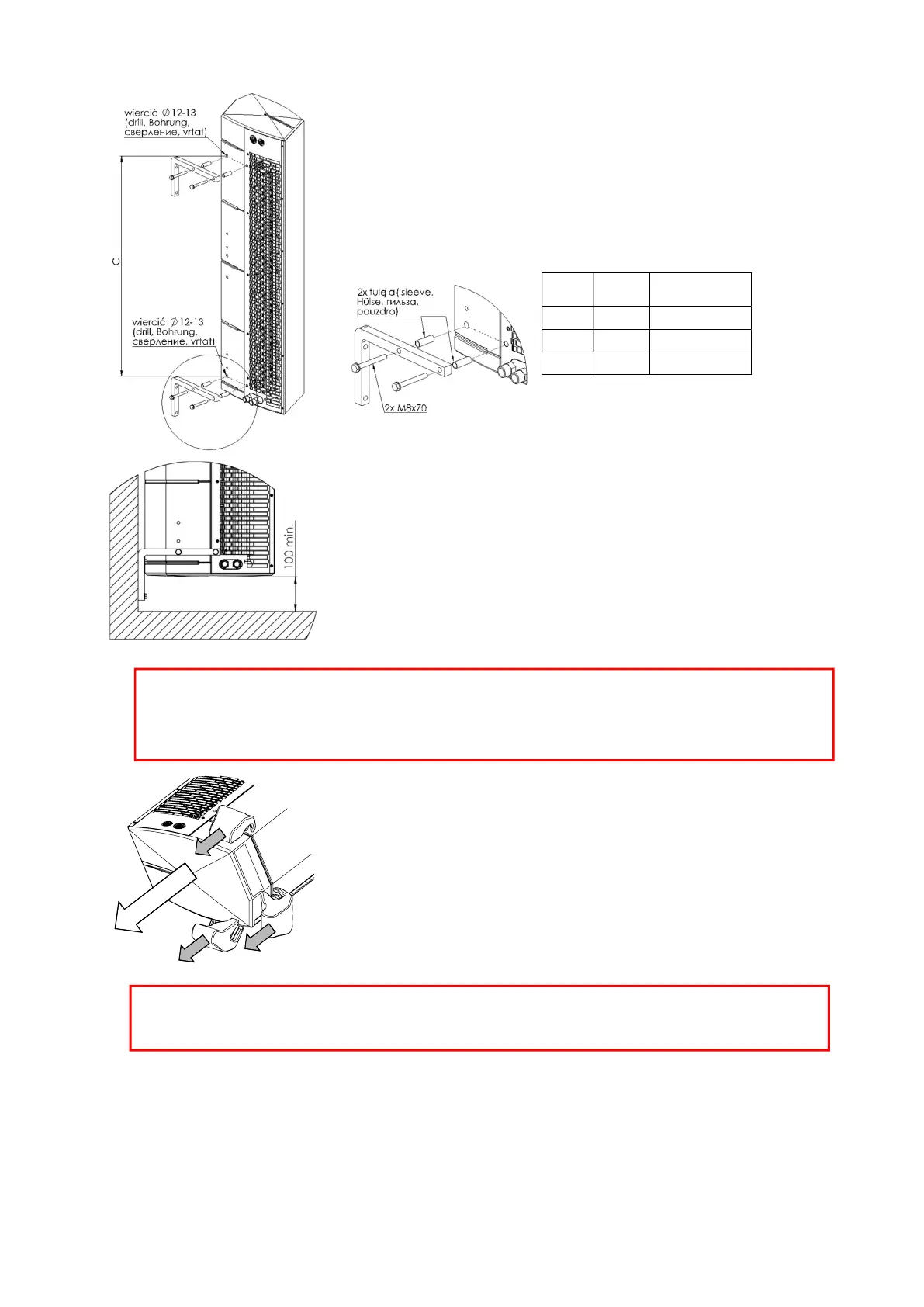

mm pro šrouby M8. V krytu z EPP vyvrtejte otvory Ø 12-13mm před existujícími otvory
ve vstupní mřížce z oceli. Přesné umístění označují speciální značky na krytu EPP a také
na obrázku níže. Potom vložte distanční pouzdra do otvorů a upevněte držáky. Zbylé
šrouby zašroubujte do matic pod mřížkou sání tak, aby obě rukojeti byly v jedné rovině.
Kontramatice pod držáky slouží proti odšroubování šroubů.
Připojení šroubení
Připojení topného média k tepelné cloně pomocí šroubení G 1/2 "by mělo být provedeno
na základě projektu autorizovaného projektanta. Pokud je clona připojená na teplovodní
síť bez směšovací jednotky, je nutné instalovat vodní filtr.
V případě horizontální i vertikální montáže se šroubením nahoře je výměník odvzdušněn
přes šroubení. V případě umístění zařízení vertikálně se šroubením dole, k odvzdušnění se
použije ventil umístěný na kolektoru výměníku na straně motoru.
Připojení napájení a řízení systému clony
Abychom připojili napájení, ovládání nebo odvzdušnili výměník je nutné odstranit
pravé víko, které je připevněno na zámek do dolní části kovového krytu a hlavního
krytu EPP. Víko vysuňte shodně se šipkami na dolním obrázku. Víko se uchopí na
místech uvedených na obrázku a postupně po pár mm se musí „vypínat” ze zámků.
Kabelové vstupy pro napájení a řízení jsou umístěny na vstupní mřížce.
délka
C(mm) Počet držáků
100 857 2
150 1295 2
200 1712 2
Je nutné zajistit, aby byla jednotka správně vyrovnána. Pokud je jednotka namontována v jiné než vertikální
nebo horizontální poloze, existuje riziko poškození ventilátoru a nesprávné funkce jednotky
Minimální vzdálenost mezi zařízením a podlahou nesmí být menší než 100 mm
Před montáží víka je důležité se ujistit, že žádný kabel nezůstal přitištěn mezi víkem a dalšími částmi clony.
