Technická dokumentácia vzduchovej clony GUARD v202301
Montáž vertikálna s využitím montážnych držiakov
Rovnako je možné jednotku namontovať vertikálne s motorom smerom dole alebo aj
hore. Na tento účel sa používajú držiaky na vertikálnu montáž. V držiaku sú otvory s

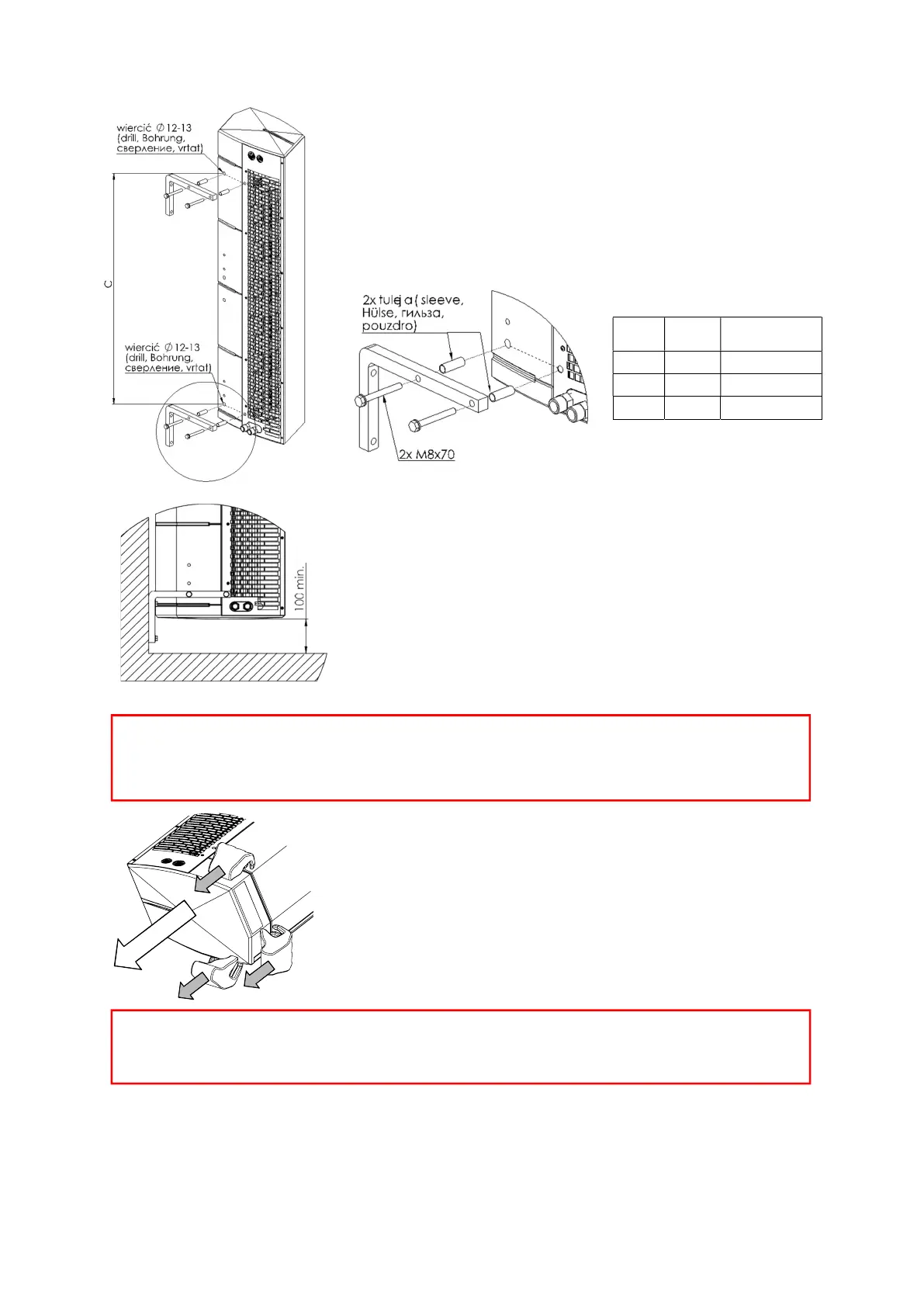

Ø9mm pre šróby M8. V kryte s EPP vyvŕtajte otvory s Ø 12-13mm pred existujúcimi
otvormi vo vstupnej mriežke z ocele. Presné umiestnenie označujú špeciálne značky na
kryte EPP (obrázok nižšie). Potom vložte dištančné rozperné púzdra do otvorov a
pripevnite držiaky. Zvyšné šróby zašróbujte do matíc pod mriežkou na nasávanie
vzduchu tak, aby obe rukoväte boli v jednej rovine. Kontramatice pod držiakmi slúžia
proti odšróbovaniu šróbov.
Pripojenie šróbenia
Pripojenie vykurovacieho média k tepelnej clone pomocou šróbenia G 1/2" by malo byť
zrealizované na základe projektu autorizovaného projektanta. Pokiaľ je clona pripojená
na teplovodnú sieť bez zmiešavacej jednotky, je nutné nainštalovať vodný filter.
V prípade horizontálnej aj vertikálnej montáže so šróbením hore je výmenník
odvzdušnený cez šróbenie. V prípade umiestnenia zariadenia vertikálne so šróbaním
dole sa na odvzdušnenie použije ventil umiestnený na kolektore výmenníka na strane
motora.
Pripojenie napájania a riadenia systému clony
Aby sme pripojili napájanie, ovládanie, alebo odvzdušnili výmenník, je nutné odstrániť
pravé veko, ktoré je pripevnené na zámku do dolnej časti kovového krytu a hlavného
krytu EPP. Veko odmontujeme v zhode so šípkami na dolnom obrázku. Veko sa uchopí
na miestach uvedených na obrázku a postupne po pár milimetroch sa musí "vypínať"
zo zámku. Káblové vstupy pre napájanie a riadenie sú umiestnené na vstupnej
mriežke.
dĺžka
C(mm)
držiakov
100 857 2
150 1295 2
200 1712 2
Pred montážou veka je dôležité sa uistiť, že žiadny kábel nezostal pritlačený medzi vekom a ďalšími časťami
clony.
Je nutné zaistiť, aby bola jednotka správne vyrovnaná. Ak je jednotka namontovaná v inej ako vertikálnej alebo
horizontálnej polohe, existuje riziko poškodenia ventilátora a nesprávnej funkcie jednotky
Minimálna vzdialenosť medzi zariadením a podlahou nesmie byť menšia ako 100 mm
