Technická dokumentácia vzduchovej clony GUARD v202301

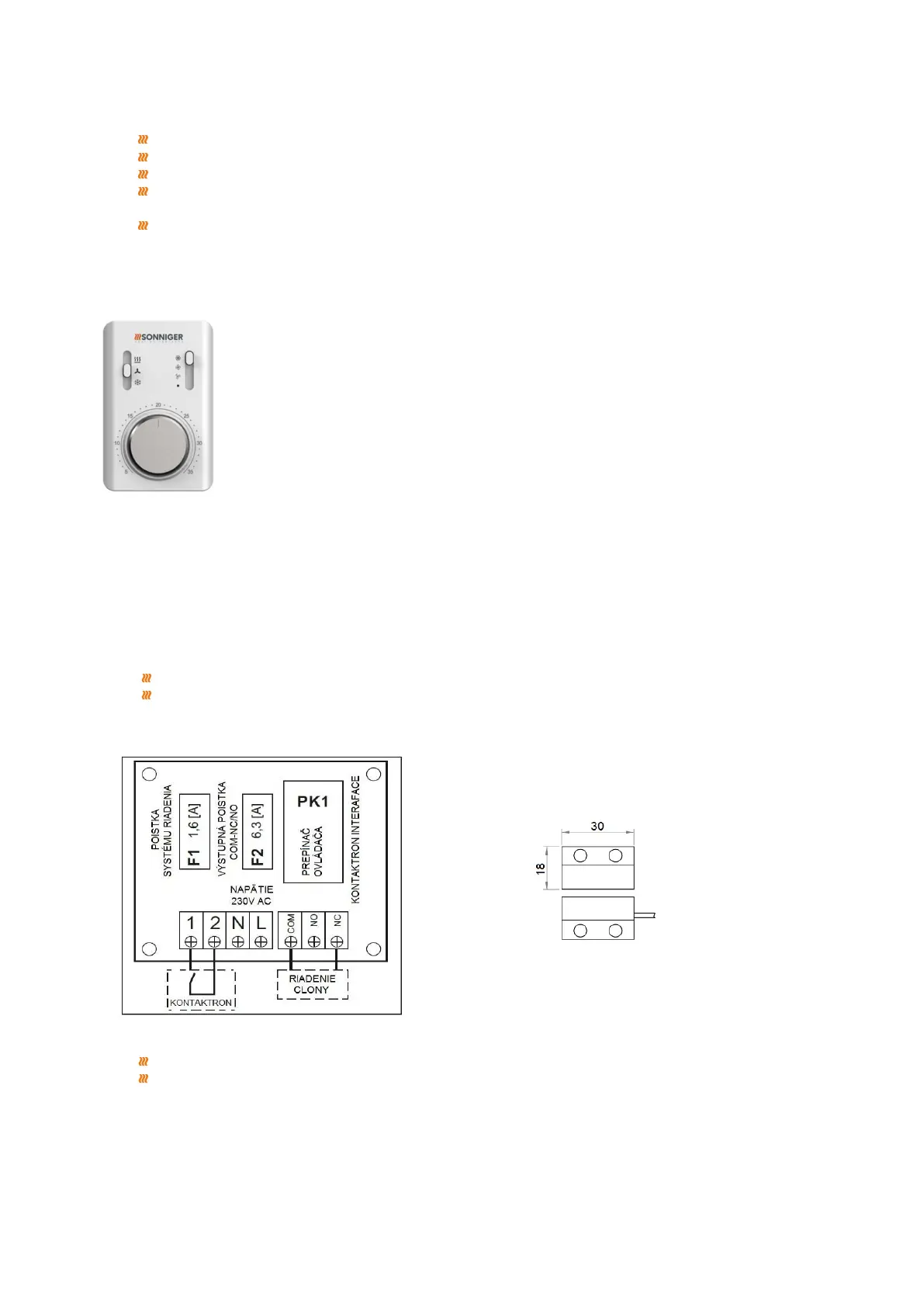

6. OVLÁDACÍ PANEL COMFORT
Do prístroja je možné použiť automatizačnú sadu (sieťové napájanie 230V), ktorá obsahuje:
panel COMFORT -přepínač 3 rýchlostného ventilátora na ohrievači a zároveň priestorový termostat.
Jeden panel COMFORT môže regulovať až 2 ks jednotiek GUARD
dvojcestný ventil so servopohonom – montuje sa na výstupe z ohrievača
panel INTELLIGENT - elektronický ovládací panel ovládajúci automaticky reguláciu otáčok, možnosť komunikácie so
systémom BMS. Jeden panel INTELLIGENT môže regulovať až 2 ks jednotiek GUARD
rozbočovač Splitter MULTI 6 - ovláda až 6 jednotiek GUARD
Systém je pripravený na spustenie, hneď ako je prevedené prepojenie medzi termostatom a servopohonom ventilu, do
termostatu je privedené napätie 230 V, je motor ventilátora pripravený na prevádzku prostredníctvom regulátorom otáčok.
Panel COMFORT NEW popis funkcií
OFF-I-II-III –prepínač a regulácia otáčok ventilátora
HEAT - termostat dáva prevádzkový signál servopohonu a ventilátora, ventilátor sa vypne pri dosiahnutí
nastavenej teploty, ventil uzavrie prívod vody
FAN - chod ventilátora zariadenia podľa termostatu, nefungujú ventily alebo elektrické ohrievače
COOL - termostat vydá prevádzkový signál servopohonu a ventilátora, zariadenie sa spustí nad
nastavenou teplotou
Je tiež možnosť použitia dodatočnej zmeny pozície prepojky SR1 na SR1 CONST, v tomto prípade je možné prevádzkovať
ventilátor nezávisle od termostatu.
Termostatická prevádzka je iba pre ventily. V tomto prípade:
HEAT – chod ventilátora nezávisle na termostate, ventily pracujú až do nastavenej teploty
FAN – chod ventilátora zariadenia, nezávisle na termostate, ventily nepracujú
COOL – chod ventilátora nezávisle na termostate, ventily pracujú nad nastavenou teplotou
7. DVERNÝ MAGNETICKÝ SPÍNAČ GUARD
Spínač dverí GUARD (DC) je doplnkom pre zapínanie a vypínanie clony v závislosti na otváraní dverí. Je určený pre vnútornú
inštaláciu.Skladá sa z :
relé/poistková skrinka– magnetický snímač – kontaktron interface
kontaktron na montáž do dverového otvoru – elektronický hermetický magnetický spínač pozostávajúci z
pohyblivého a tuhého prvku.
Schéma relé/poistkovej skrine - kontaktron interface
Pri inštalácii dverného spínača GUARD odoberte továrni namontovanú prepojku:
NC-1 pre clonu GUARD W (clona s vodným ohrievačom / GUARD C (clona bez ohrevu)
NC-COM pre clonu GUARD E (clona s elektrickým ohrievačom)
8. SCHÉMY ELEKTROPRIPOJENIA
Elektrická sieť, ku ktorej sa pripojí clona, musí byť chránená pred prehriatím a skratmi. Rovnako je nevyhnutné uzemnenie
clony. Elektrická inštalácia a pripojenie k clone musí zodpovedať príslušným prepisom a stavebným normám. Elektropripojenie
môže realizovať iba osoba s príslušným oprávnením a zoznámená s uvedenými pokynmi. Motor ventilátora má štandardnú
tepelnú ochranu chrániacu pred prehriatím. Dodávka nezahŕňa napájacie káble a hlavný vypínač.
* priemer a dĺžka kábla by mali byť v súlade s miestnymi predpismi (niektoré odchýlky sú prijateľné).
