Technická dokumentácia vzduchovej clony GUARD v202301

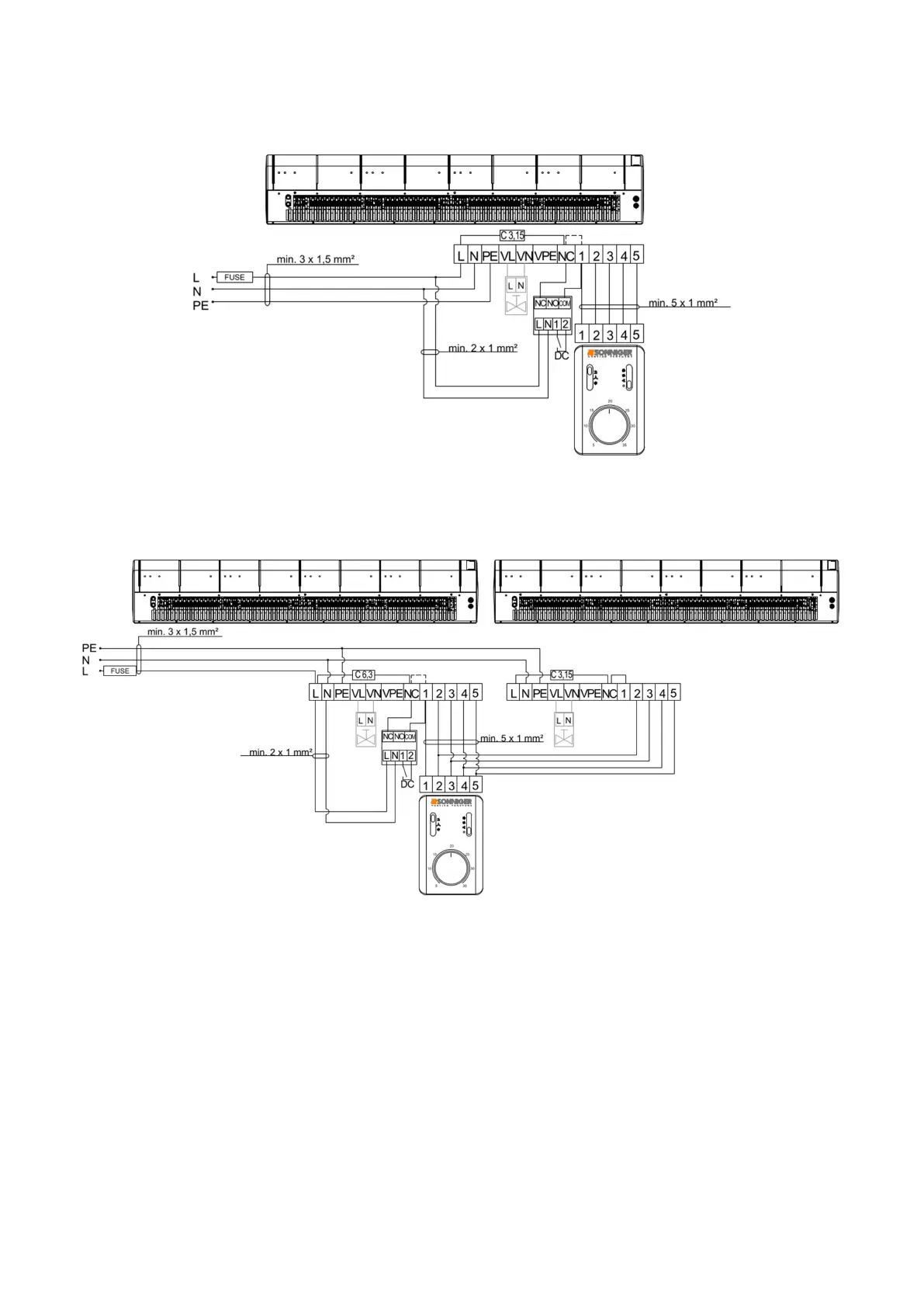

8.1 Schéma pripojenia jednej clony GUARD 100-150-200W (vodný ohrievač) a C (bez ohrevu) k panelu COMFORT
* Jednotka nezahrňa: Hlavný vypínač, istič, kábel
V prípade práce bez DVERNÉHO SPÍNAČA je nutné zachovať mostík medzi terminálom NC-COM.
8.2 Schéma pripojenia dvoch clôn GUARD 100-150-200 W (vodný ohrievač) a C (bez ohrevu) k jednému panelu
COMFORT
* Jednotka nezahrňa: Hlavný vypínač, istič, kábel
V prípade práce bez DVERNÉHO SPÍNAČA je nutné zachovať mostík medzi terminálom NC-COM.
V clone MASTER medzi svorkami L-NC vymeňte továrenskú poistku (C 3,15) na C 6,3.
