Technická dokumentácia vzduchovej clony GUARD v202301
PTC napájanie vykurovacích telies 3x400V/50Hz alebo 3x400V/60Hz
min. 5 x 2,5 mm pre G100E; (B16)
min. 5 x 4 mm pre G150E; (B20)
min. 5 x 6 mm pre G200E; (B25)

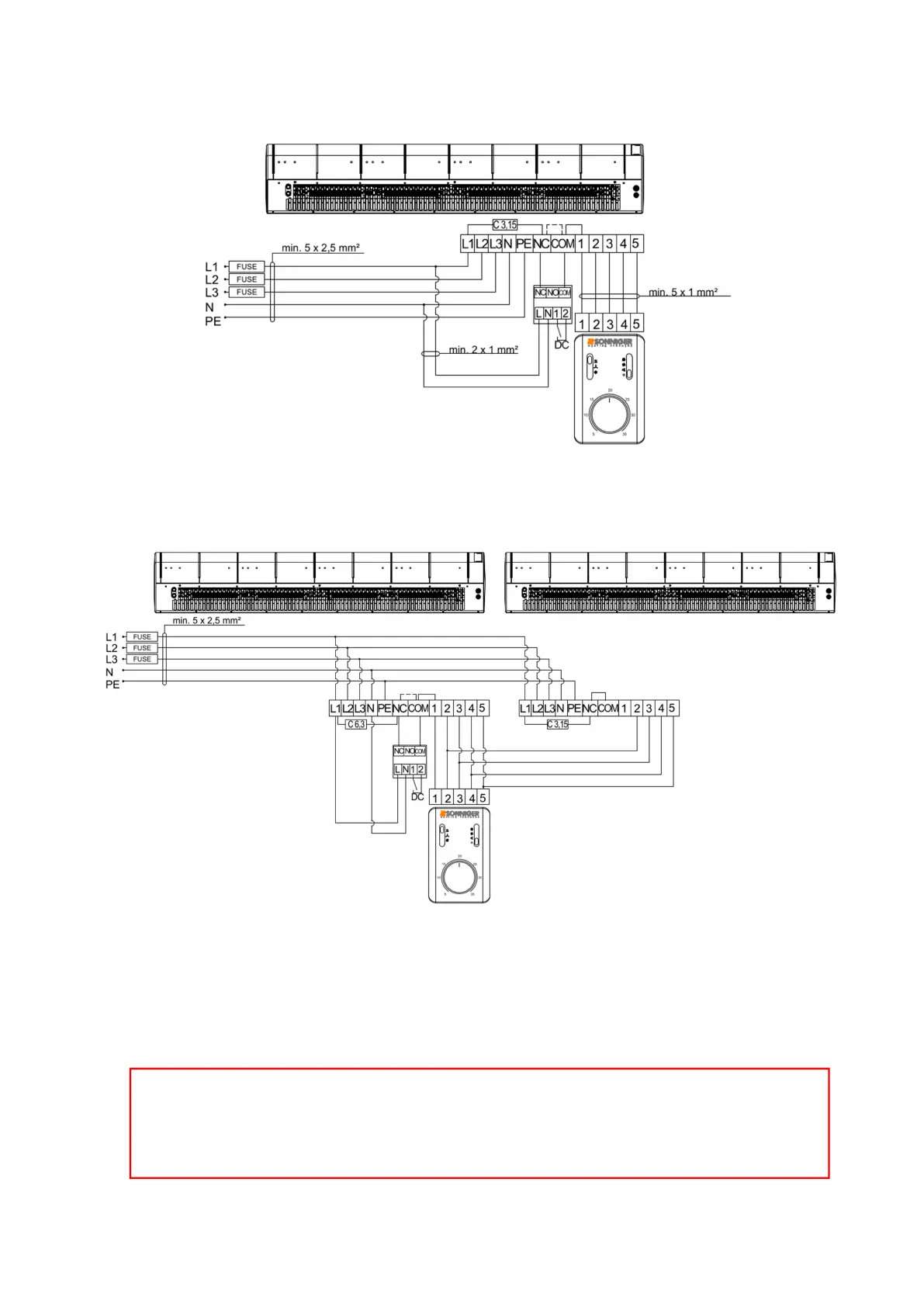

8.3. Schéma pripojenia jednej clony GUARD 100-150-200 E (elektrický ohrievač) k panelu COMFORT
* Jednotka nezahrňa: Hlavný vypínač, istič, kábel
V prípade práce bez DVERNÉHO SPÍNAČA je nutné zachovať mostík medzi terminálom NC-COM.
8.4 Schéma pripojenia dvoch clôn GUARD 100-150-200 E (elektrický ohrievač) k jednému panelu COMFORT
* Jednotka nezahrňa: Hlavný vypínač, istič, kábel
V prípade práce bez DVERNÉHO SPÍNAČA je nutné zachovať mostík medzi terminálom NC-COM.
V clone MASTER medzi svorkami L-NC vymeňte továrenskú poistku (C 3,15) na C 6,3.
