Documentación de Operación y Mantenimiento de la Cortina Estándar GUARD v202301
1. PROPÓSITO
La cortina de aire está diseñada para usarse en regiones con clima moderado y frío, en interiores donde la temperatura oscila
entre -10 y +40 °C, en condiciones que no permitan que el dispositivo se vea afectado por factores externos como pólenes o
hidrometeoros.
En invierno, las cortinas de aire protegen contra la pérdida de calor en los interiores dirigiendo adecuadamente la corriente de
aire caliente para evitar que el aire frío desde el exterior penetre la habitación. Por otro lado, en verano, las cortinas de aire
pueden usarse como dispositivos de enfriamiento (sin calentador) para evitar la entrada a la habitación de aire caliente y
contaminantes desde el exterior.
Las cortinas de aire GUARD están diseñadas para proteger contra pérdidas de calor en edificios de media y alta capacitad, con
una altura de instalación requerida de 4 m, en particular como:
supermercados, centros comerciales, concesionarios de automóviles y talleres mecánicos,
pabellones de deportes y salas de espectáculos,
espacios de exhibición.
2. PARÁMETROS TÉCNICOS BÁSICOS
Cortinas con calentador de agua Cortinas con calentador eléctrico Cortinas sin calentador
PARÁMETROS TÉCNICOS GUARD 100W GUARD 150W GUARD 200W GUARD 100E GUARD 150E GUARD 200E GUARD 100C GUARD 150C GUARD 200C
longitud de la cortina m 1 1,5 2 1 1,5 2 1 1,5 2
altura máxima de instalación m 4 4 4
salida máxima de aire m³/h
1200/1550/2000
2200/3000/3600
2900/4000/4800
1200/1550/2000
2200/3000/3600
2900/4000/4800
1250/1600/2100
2250/3100/3700
3000/4200/5000
potencia de calefacción* kW 10-16 20-29 25-40 4-7 6,5-11 8,5-14 - - -
aumento de temperatura** Δt - - - - - -
presión máxima de trabajo MPa 1,6 - - - - - -
diámetro de las boquillas de conexión ˝ 1/2' - - - - - -
motor: fuente de alimentación y
consumo de energía
V/Hz A
230/50 1,4 A 230/50 1,8 A 230/50 2,4 A 230/50 1,4 A 230/50 1,8 A 230/50 2,4 A 230/50 1,4 A 230/50 1,8 A 230/50 2,4 A
motor: fuente de alimentación y
consumo de energía***
V/Hz A
220/60 1,8 A 220/60 2,2 A 220/60 2,9 A 220/60 1,8 A 220/60 2,2 A 220/60 2,9 A 220/60 1,8 A 220/60 2,2 A 220/60 2,9 A
potencia del motor eléctrico kW 0,16 0,18 0,24 0,16 0,18 0,24 0,16 0,18 0,24
calentador eléctrico: fuente de
alimentación y consumo de
energía****
V/Hz A
- - - 400/50 12,6 A 400/50 19,1 A 400/50 25,1 A - - -
peso con/sin agua kg 18,0/16,5 22,6/20,5 31,0/28,0 17 21,5 29 15 18,5 25
nivel de volumen: velocidad I/II/III dB (A)
44/49/59 45/49/61 46/49/61 44/49/59 45/49/61 46/49/61 45/50/60 46/50/61 47/50/61
clase de protección IP IP21 IP21 IP21
* Potencia de calefacción para el medio calefactor de 90/70 y una temperatura del aire de entrada de 0 °C.
** Aumento de temperatura para una temperatura ambiente de 18 °C.
*** Versión del dispositivo destinada para Arabia Saudita y Egipto.
**** Consumo de energía para una temperatura ambiente de 18 °C y una longitud del cable de 10 m. A medida que caiga la
temperatura ambiente y/o aumente la longitud del cable, incrementa el consumo de energía.
Nivel de volumen medido a una distancia de 3 m en una instalación semiabierta.
Pruebas realizadas de acuerdo con ISO 27327-1 e ISO 27327-2.
El alcance de la cortina puede ser menor en caso de la presión negativa en la instalación.

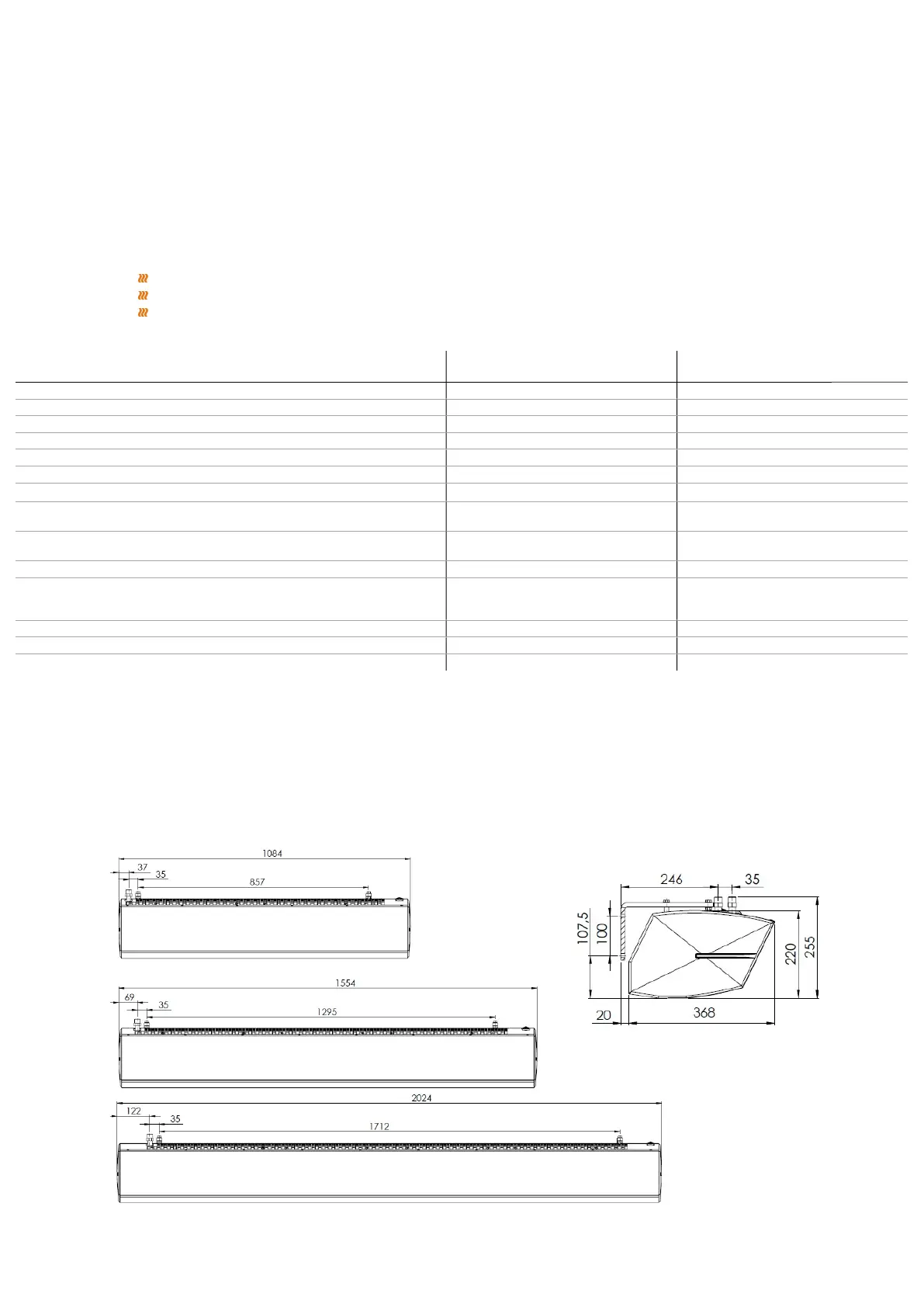

DISEÑO Y DIMENSIONES DE LAS CORTINAS ESTÁNDAR GUARD 100/150/200
