Documentación de Operación y Mantenimiento de la Cortina Estándar GUARD v202301
Cortinas con calentador eléctrico GUARD E

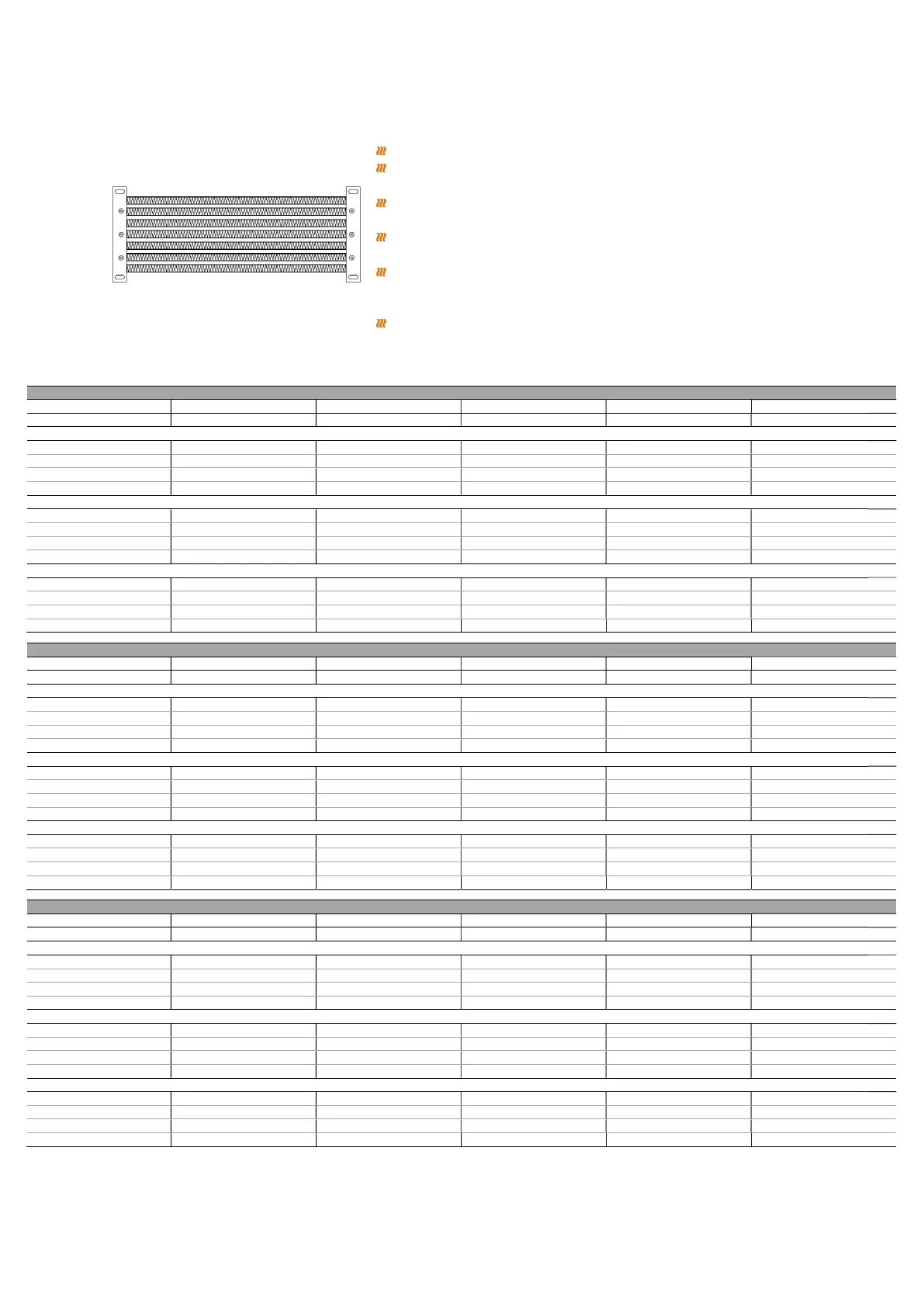

Las cortinas GUARD con calentador eléctrico están equipadas de un nuevo tipo de radiador PTC. Es una solución
moderna y segura, cuyas ventajas adicionales son las siguientes:
falta de tensión en la superficie del radiador,
temperatura del radiador significativamente más baja en comparación con
los calentadores de tipo antiguo (por ej., bobinas de calefacción),
gran superficie de intercambio de calor (superficie de contacto del
intercambiador con el aire caliente),
control de potencia de calefacción totalmente automático, en función del
flujo del aire,
eliminación completa del riesgo de sobrecalentamiento del sistema debido
a los módulos de calefacción autorreguladores (se regulan cuando el flujo del
aire disminuye),
consumo bajo de energía.
3. POTENCIA DE CALEFACCIÓN DE LAS CORTINAS GUARD W
GUARD 100W
parámetros de medio calefactor 50/30 60/40 70/50 80/60 90/70
temperatura del aire de entrada 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Flujo del aire de 2.000 m3/h (velocidad III)
potencia de calefacción kW 6,6 5,6 4,6 3,6 2,6 9,0 7,9 6,9 5,8 4,8 11,3 10,3 9,2 8,1 7,1 13,7 12,6 11,5 10,5 9,4 16,0 14,9 13,9 12,8 11,7
temp. del aire de salida ºC 11,4 14,9 18,3 21,9 25,4 14,9 18,3 21,8 25,2 28,7 18,4 21,8 25,2 28,7 32,1 21,9 25,3 28,7 32,1 35,5 25,4 28,8 32,2 35,6 39,0
flujo de agua m3/h 0,2 0,2 0,2 0,1 0,1 0,4 0,3 0,3 0,2 0,2 0,5 0,4 0,4 0,3 0,3 0,6 0,5 0,5 0,4 0,4 0,7 0,6 0,6 0,5 0,5
resistencia hidráulica kPa 1,0 1,0 0,6 0,6 0,3 2,0 2,0 1,0 1,0 1,0 4,0 3,0 2,0 2,0 1,0 5,0 5,0 4,0 3,0 2,0 7,0 6,0 5,0 5,0 4,0
Flujo del aire de 1.550 m3/h (velocidad II)
potencia de calefacción kW 5,9 5,0 4,2 3,3 2,4 7,9 7,0 6,1 5,3 4,4 10,0 9,1 8,2 7,2 6,3 12,0 11,1 10,2 9,2 8,3 14,0 13,1 12,2 11,2 10,3
temp. del aire de salida ºC 12,5 15,8 19,1 22,4 25,8 16,4 19,6 22,9 26,2 29,5 20,3 23,5 26,8 30,0 33,3 24,2 27,4 30,6 33,9 37,1 28,0 31,3 34,5 37,7 40,9
flujo de agua m3/h 0,2 0,2 0,1 0,1 0,1 0,3 0,3 0,2 0,2 0,2 0,4 0,4 0,3 0,3 0,2 0,5 0,4 0,4 0,4 0,3 0,6 0,5 0,5 0,5 0,4
resistencia hidráulica kPa 1,0 1,0 0,5 0,5 0,2 2,0 2,0 1,0 1,0 0,0 3,0 2,0 2,0 1,0 1,0 4,0 3,0 3,0 2,0 2,0 6,0 5,0 4,0 4,0 3,0
Flujo del aire de 1.200 m3/h (velocidad I)
potencia de calefacción kW 5,3 4,5 3,8 3,0 2,3 7,0 6,3 5,5 4,7 3,9 8,8 8,0 7,2 6,4 5,6 10,5 9,7 8,9 8,1 7,3 12,2 11,4 10,6 9,8 9,0
temp. del aire de salida ºC 13,7 16,8 19,9 23,0 26,2 18,0 21,1 24,1 27,2 30,3 22,3 25,3 28,4 31,5 34,5 26,6 29,6 32,7 35,7 38,8 30,9 33,9 36,9 40,0 43,0
flujo de agua m3/h 0,2 0,2 0,1 0,1 0,1 0,3 0,2 0,2 0,2 0,1 0,3 0,3 0,3 0,2 0,2 0,4 0,4 0,4 0,3 0,3 0,5 0,5 0,4 0,4 0,4
resistencia hidráulica kPa 1,0 0,8 0,5 0,5 0,2 1,0 1,0 1,0 0,7 0,6 2,0 2,0 1,0 1,0 1,0 3,0 3,0 2,0 2,0 1,0 4,0 4,0 3,0 3,0 2,0
GUARD 150W
parámetros de medio calefactor 50/30 60/40 70/50 80/60 90/70
temperatura del aire de entrada 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Flujo del aire de 3.600 m3/h (velocidad III)
potencia de calefacción kW 13,5 11,7 10,0 8,2 6,4 17,4 15,6 13,8 12,1 10,3 21,3 19,5 17,7 15,9 14,1 25,1 23,3 21,6 19,7 18,0 29,0 27,2 25,4 23,6 21,8
temp. del aire de salida ºC 11,9 15,4 18,9 22,5 26,0 15,1 18,6 22,1 25,7 29,2 18,3 21,8 25,3 28,9 32,4 21,5 25,0 28,6 32,0 35,6 24,7 28,2 31,7 35,2 38,7
flujo de agua m3/h 0,5 0,4 0,3 0,2 0,2 0,6 0,6 0,5 0,4 0,3 0,8 0,7 0,7 0,6 0,5 1,0 0,9 0,8 0,7 0,7 1,2 1,1 1,0 0,9 0,8
resistencia hidráulica kPa 4,0 3,0 2,0 1,0 1,0 8,0 6,0 4,0 3,0 2,0 12,0 10,0 8,0 6,0 5,0 17,0 14,0 12,0 10,0 8,0 22,0 19,0 17,0 14,0 12,0
Flujo del aire de 3.000 m3/h (velocidad II)
potencia de calefacción kW 12,5 10,9 9,3 7,8 6,1 16,1 14,4 12,8 11,2 9,6 19,6 17,9 16,3 14,7 13,1 23,1 21,4 19,8 18,2 16,6 26,5 24,9 23,3 21,6 20,0
temp. del aire de salida ºC 12,7 16,1 19,5 22,9 26,3 16,2 19,6 23,0 26,4 29,8 19,7 23,1 26,5 29,9 33,2 23,2 26,5 29,9 33,3 36,7 26,6 30,0 33,4 36,7 40,1
flujo de agua m3/h 0,4 0,4 0,3 0,2 0,2 0,6 0,5 0,4 0,4 0,3 0,7 0,7 0,6 0,5 0,5 0,9 0,8 0,8 0,7 0,6 1,1 1,0 0,9 0,8 0,8
resistencia hidráulica kPa 4,0 3,0 2,0 1,0 0,6 6,0 5,0 4,0 3,0 2,0 10,0 8,0 6,0 5,0 4,0 14,0 12,0 10,0 8,0 7,0 18,0 16,0 14,0 12,0 10,0
Flujo del aire de 2.200 m3/h (velocidad I)
potencia de calefacción kW 11,0 9,7 8,4 7,0 5,7 14,0 12,6 11,3 9,9 8,6 16,9 15,5 14,2 12,9 11,5 19,8 18,4 17,1 15,7 14,4 22,7 21,3 20,0 18,6 17,3
temp. del aire de salida ºC 14,2 17,4 20,6 23,7 26,9 18,2 21,3 24,5 27,7 30,9 22,1 25,3 28,5 31,6 34,8 26,1 29,2 32,4 35,6 38,7 30,0 33,1 36,3 39,5 42,6
flujo de agua m3/h 0,4 0,3 0,2 0,2 0,1 0,5 0,4 0,4 0,3 0,3 0,6 0,6 0,5 0,4 0,4 0,8 0,7 0,6 0,6 0,5 0,9 0,8 0,8 0,7 0,6
resistencia hidráulica kPa 3,0 2,0 1,0 1,0 0,6 5,0 4,0 3,0 2,0 1,0 7,0 6,0 5,0 4,0 3,0 10,0 8,0 7,0 6,0 5,0 13,0 11,0 10,0 8,0 7,0
GUARD 200W
parámetros de medio calefactor 50/30 60/40 70/50 80/60 90/70
temperatura del aire de entrada 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Flujo del aire 4.800 m3/h (velocidad III)
potencia de calefacción kW 19,5 17,2 14,8 12,4 9,9 24,7 22,3 19,9 17,5 15,1 29,8 27,4 25,0 22,6 20,2 34,9 32,5 30,1 27,7 25,3 40,0 37,6 35,2 32,8 30,4
temp. del aire de salida ºC 12,5 16,0 19,5 23,0 26,5 15,7 19,2 22,7 26,2 29,7 18,9 22,4 25,9 29,4 32,9 22,1 25,6 29,1 32,6 36,1 25,2 28,7 32,2 35,7 39,2
flujo de agua m3/h 0,7 0,6 0,5 0,4 0,2 0,9 0,8 0,7 0,6 0,5 1,1 1,0 0,9 0,8 0,7 1,4 1,2 1,1 1,0 0,9 1,6 1,5 1,4 1,3 1,2
resistencia hidráulica kPa 9,0 6,0 4,0 3,0 1,0 15,0 12,0 9,0 7,0 5,0 22,0 19,0 15,0 12,0 9,0 32,0 27,0 23,0 19,0 15,0 42,0 37,0 32,0 27,0 23,0
Flujo del aire 4.000 m3/h (velocidad II)
potencia de calefacción kW 18,2 16,0 13,8 11,7 9,4 22,8 20,7 18,5 16,3 14,1 27,5 25,3 23,1 20,9 18,8 32,1 29,9 27,7 25,5 23,4 36,6 34,5 32,3 30,1 27,9
temp. del aire de salida ºC 13,3 16,7 20,1 23,5 26,8 16,8 20,2 23,6 27,0 30,3 20,3 23,7 27,0 30,4 33,8 23,7 27,1 30,5 33,8 37,2 27,1 30,5 33,9 37,3 40,6
flujo de agua m3/h 0,6 0,5 0,4 0,3 0,2 0,8 0,7 0,6 0,5 0,4 1,0 0,9 0,8 0,7 0,6 1,2 1,1 1,0 0,9 0,8 1,4 1,3 1,2 1,1 1,0
resistencia hidráulica kPa 7,0 5,0 4,0 2,0 1,0 12,0 10,0 7,0 5,0 4,0 19,0 16,0 13,0 10,0 8,0 26,0 22,0 19,0 16,0 13,0 35,0 30,0 26,0 22,0 19,0
Flujo del aire 2.900 m3/h (velocidad I)
potencia de calefacción kW 15,9 14,1 12,3 10,5 8,7 19,8 18,0 16,2 14,4 12,6 23,6 21,8 20,0 18,2 16,4 27,4 25,6 23,8 22,0 20,2 31,2 29,4 27,6 25,8 24,0
temp. del aire de salida ºC 15,0 18,1 21,3 24,4 27,5 18,9 22,1 25,2 28,4 31,5 22,9 26,0 29,2 32,3 35,5 26,8 29,9 33,1 36,2 39,4 30,7 33,8 37,0 40,1 43,3
flujo de agua m3/h 0,5 0,4 0,4 0,3 0,2 0,7 0,6 0,5 0,4 0,4 0,8 0,8 0,7 0,6 0,5 1,0 0,9 0,9 0,8 0,7 1,2 1,1 1,0 1,0 0,9
resistencia hidráulica kPa 5,0 4,0 3,0 2,0 1,0 9,0 7,0 5,0 4,0 3,0 13,0 11,0 9,0 7,0 5,0 18,0 16,0 13,0 11,0 9,0 24,0 21,0 18,0 16,0 13,0
