Documentación de Operación y Mantenimiento de la Cortina Estándar GUARD v202301

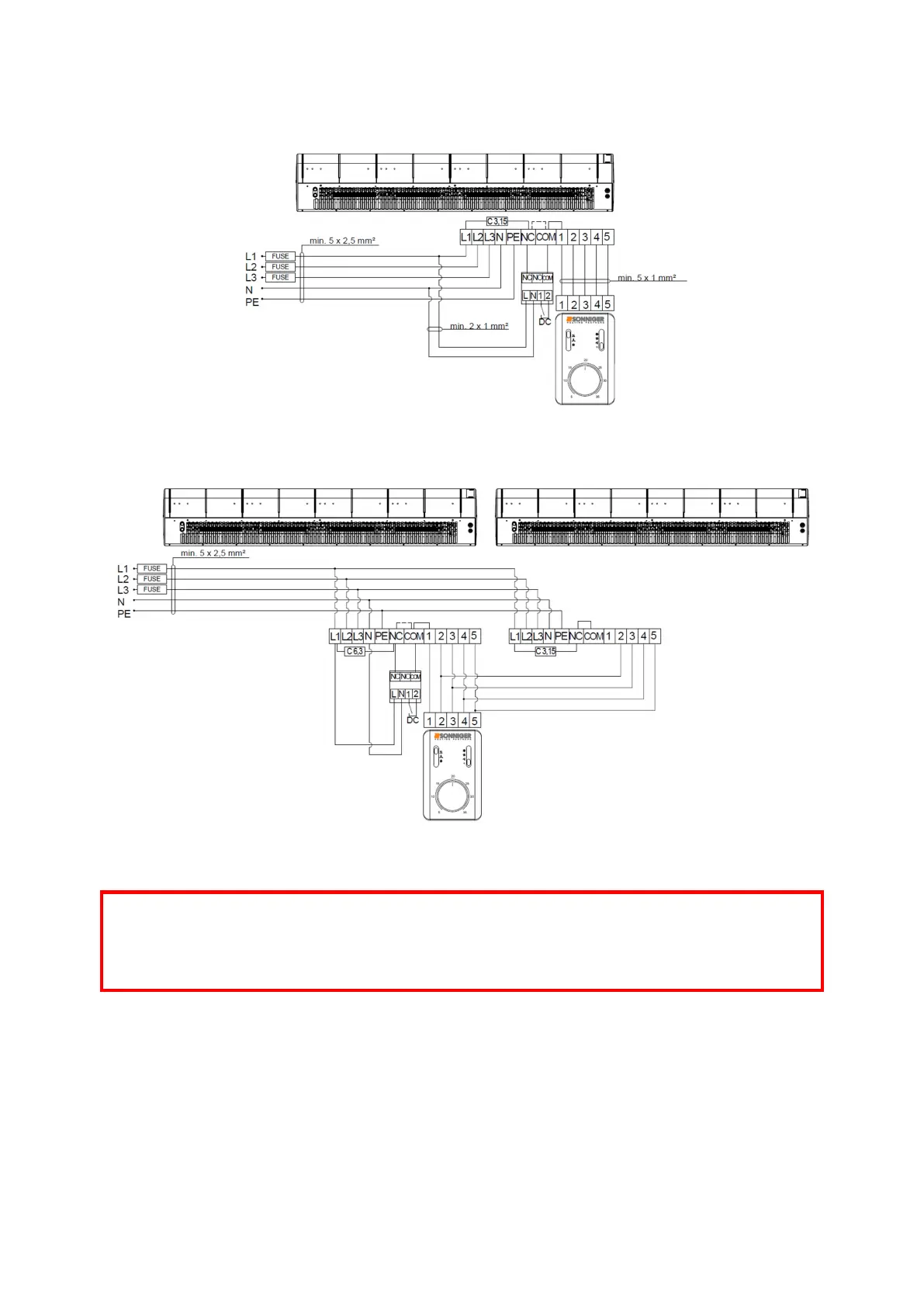

8.3. Esquema de conexión de una cortina GUARD 100/150/200 E (con calentador eléctrico) al panel COMFORT NEW
* El conjunto no incluye cables eléctricos.
En el caso de la cortina sin interruptor de puerta, la armadura NC COM debe dejarse en la regleta.
8.4. Esquema de conexión de dos cortinas GUARD 100/150/200 E (con calentador eléctrico) a un panel COMFORT
* El conjunto no incluye cables eléctricos.
En el caso de la cortina sin interruptor de puerta, la armadura NC COM debe dejarse en la regleta.
Si se conectan dos cortinas a un panel de control COMFORT NEW, es necesario sustituir el fusible de la cortina 1 por C 6,3 (en
el caso de la cortina con interruptor de puerta, debe quitarse la armadura NC-COM de la cortina 1).
¡NOTA!
Fuente de alimentación para calentadores PTC 3x400 V/50 Hz:
mín. 5x2,5 mm para G100E (B16),
mín. 5x4 mm para G150E (B20),
mín. 5x6 mm para G200E (B30).
