Sony BVM-D14H5E - Rear Panel Interface Details; Analog Input;Output and AC Power Input; Main Power Switch and Control Unit Connection

27 (J)

1





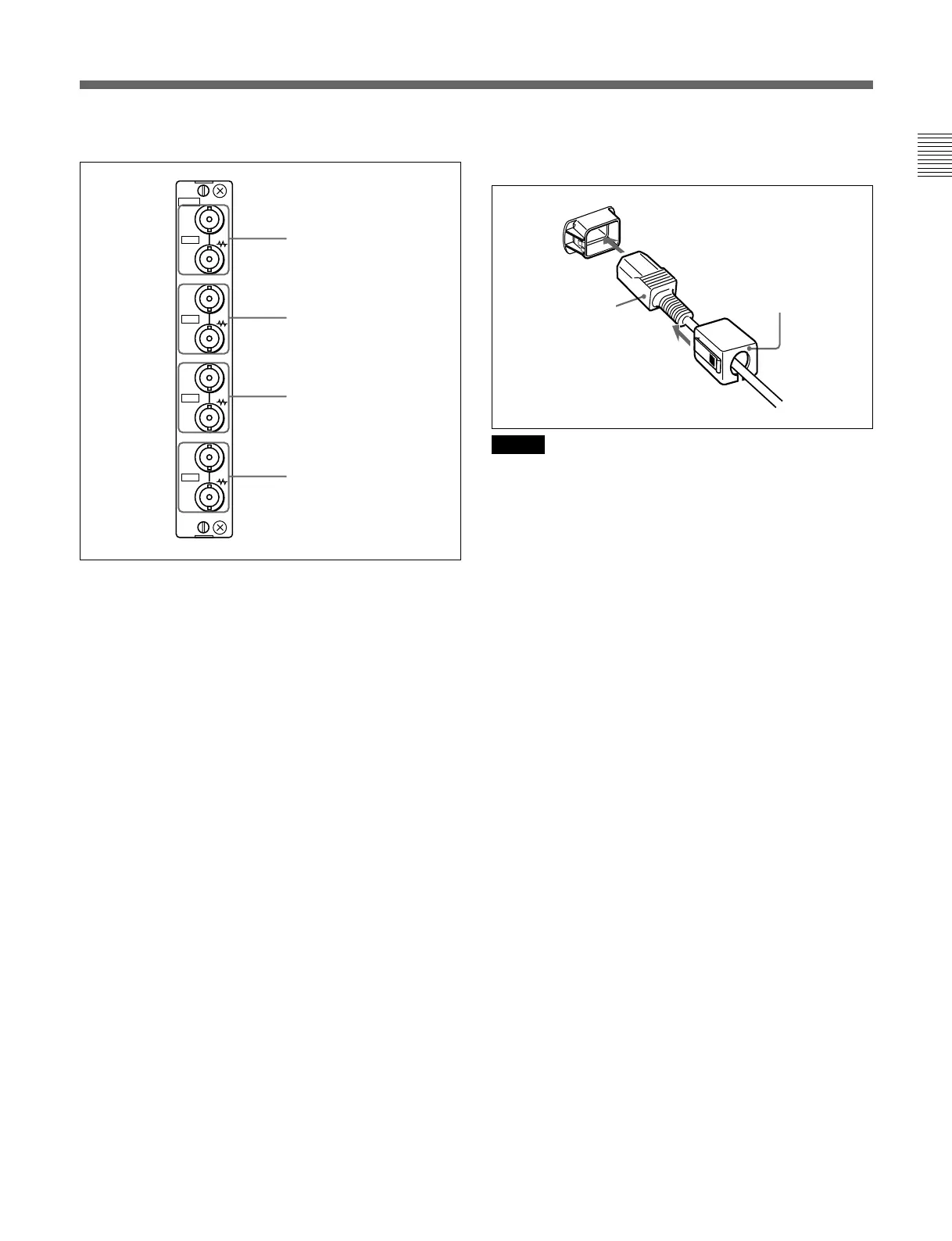

4 
BKM-129X

RGB信号、コンポ ーネント(YPBPR)信号をIN端子に入力します。入
力する信号の種類は、INPUTCONFIGメニューで選択します。入
力した信号は、OUT端子からループスルー出力されます。
◆ INPUTCONFIGメニューについては、「[C] 入力チャンネルの設定−
INPUTCONFIGメニュー」(39(J)ページ)をご覧ください。
5
MAIN POWER(

)

ONにすると本機は動作状態になります。
SYSTEMCONFIGメニューの設定により、MAINPOWERスイッチを
ONにして、本機を
スタンバイ状態 に することもできます 。
◆ SYSTEMCONFIGメニューについては、「[E] 電源投入時の状態、画
面表示状態などの設定−SYSTEMCONFIGメニュー」(43(J)ページ)
をご覧ください。
Y/G

(BNC

)
SYNC

(BNC

)
P
R/R

(BNC

)
P
B/B

(BNC

)
6
AC IN(AC

)

(3

)
付属のAC 電源コードでAC電源を接続します。

このモニターには、必ず付属の電源コードをご使用ください。他の
電源コードを使用する場合には、このモニターはVCCIの規格に適
合しない可能性があります。
7
CONTROL UNIT(

)

(D-sub 9

) (BVM-D14H1J

)
RCC-5GなどのD-sub9ピン用ケーブル(別売り)で、モニターコン
トロールユニットBKM-10Rと接続します。
AC



AC

(

)
AC

(

)
129X
IN
OUT
IN
OUT
IN
OUT
IN
OUT
ANALOG
Y/G
P B /B
P R /R
SYNC
