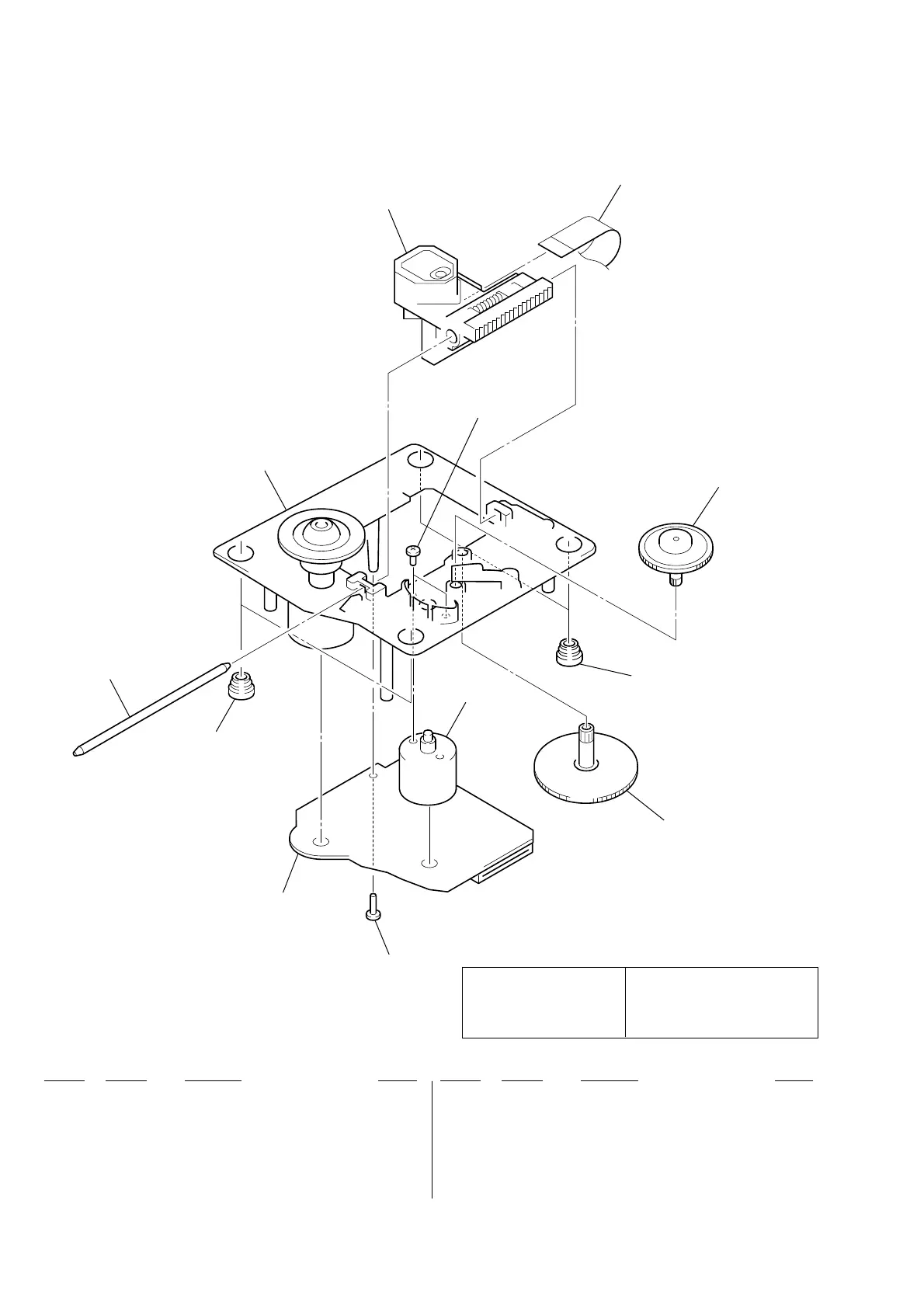

Sony CDP-CE245 - Base Unit Section Exploded View

38
(6) BASE UNIT SECTION
(BU-5BD32A)
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
301 4-951-620-01 SCREW (2.6X8), +BVTP
* 302 A-4724-494-A BD BOARD, COMPLETE
303 4-951-940-41 INSULATOR (BU)
304 4-917-565-01 SHAFT, SLED
0 305 8-848-379-31 OPTICAL PICK-UP KSS-213BA/F-NP
306 1-769-069-11 WIRE (FLAT TYPE) (16 CORE)
307 3-713-786-51 SCREW +P 2X3
308 4-917-567-21 GEAR (M)
309 4-917-564-01 GEAR (P), FLATNESS
M101 X-4917-523-3 MOTOR ASSY (SPINDLE)
M102 X-4917-504-1 MOTOR ASSY (SLED)
306
305
307
308
303
309
301
302
303
304
M102
M101
