仕様

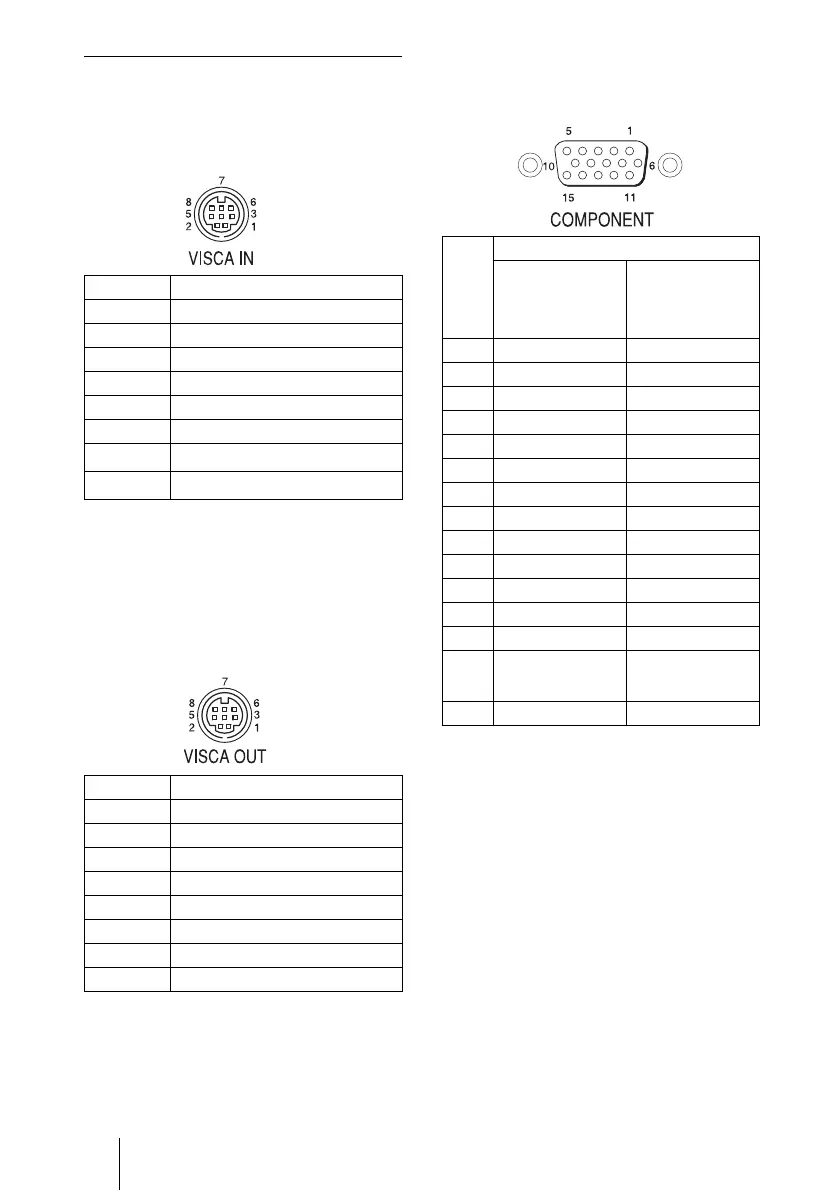

端子のピン配列
VISCAIN 端子
（8 ピンミニ DIN、凹）
＊
ピン 7、8 の IROUT は、底面の
BOTTOM スイッチにて切り換え可能
です。
VISCAOUT 端子
（8 ピンミニ DIN、凹）
HDOUTCOMPONENT 端子
（D-sub15 ピン）
ピン番号 機能
1 DTRIN
2DSRIN
3 TXDIN
4GND
5RXDIN
6GND
7
IROUT(R)
＊
8
IROUT(L)
＊
ピン番号 機能
1 DTROUT
2 DSROUT
3 TXDOUT
4GND
5RXDOUT
6GND
7 未使用
8 未使用
ピン
番号
機能
YPbPr
COMPONENT
設定時、SYNC 時
YPbPr
COMPONENT
設定時、VD 時
1 Pr-OUT Pr-OUT
2 Y-OUT Y-OUT
3 Pb-OUT Pb-OUT
4GND GND
5GND GND
6GND GND
7GND GND
8GND GND
9 未使用 未使用
10 GND GND
11 GND GND
12 未使用 未使用
13 HD-OUT HD-OUT
14 3値SYNC-
OUT
2 値 VD-OUT
15 未使用 未使用
