Abmessungen FWD-40LX2F:
988 × 591 × 125 mm
FWD-40LX2X:
994 × 597 × 125 mm
FWD-32LX2F:
796 × 486 × 107 mm
FWD-32LX2X:
802 × 492 × 107 mm
(B/H/T, ohne vorstehende Teile)
Gewicht FWD-40LX2F:
ca. 25,0 kg
FWD-40LX2X:
ca. 26,0 kg
FWD-32LX2F:
ca. 16,0 kg
FWD-32LX2X:
ca. 17,0 kg
Mitgeliefertes Zubehör
Netzkabel (1)
Netzsteckerhalter (2)
Kabelhalter 40-Zoll-Modell (4),
32-Zoll-Modell (6)
Farbdifferenzvideosignalkabel
(HD15 - RCA × 3) (1)
BNC-RCA-Adapter (1)
Fernbedienung RM-FW001 (1)
R6-Batterien der Größe AA (2)
Bedienungsanleitung (1)
Sonderzubehör Monitorständer SU-42FW/32FW
Lautsprecher SS-SP40FW/32FW
Zusatzadapter zur Systemerweiterung,
BKM-FW-Serie
Sicherheitsbestimmungen
UL 60950-1, CSA Nr. 60950-1-03
(c-UL), FCC Klasse B, IC Klasse B,
EN 60950-1 (NEMKO), CE, C-Tick
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.

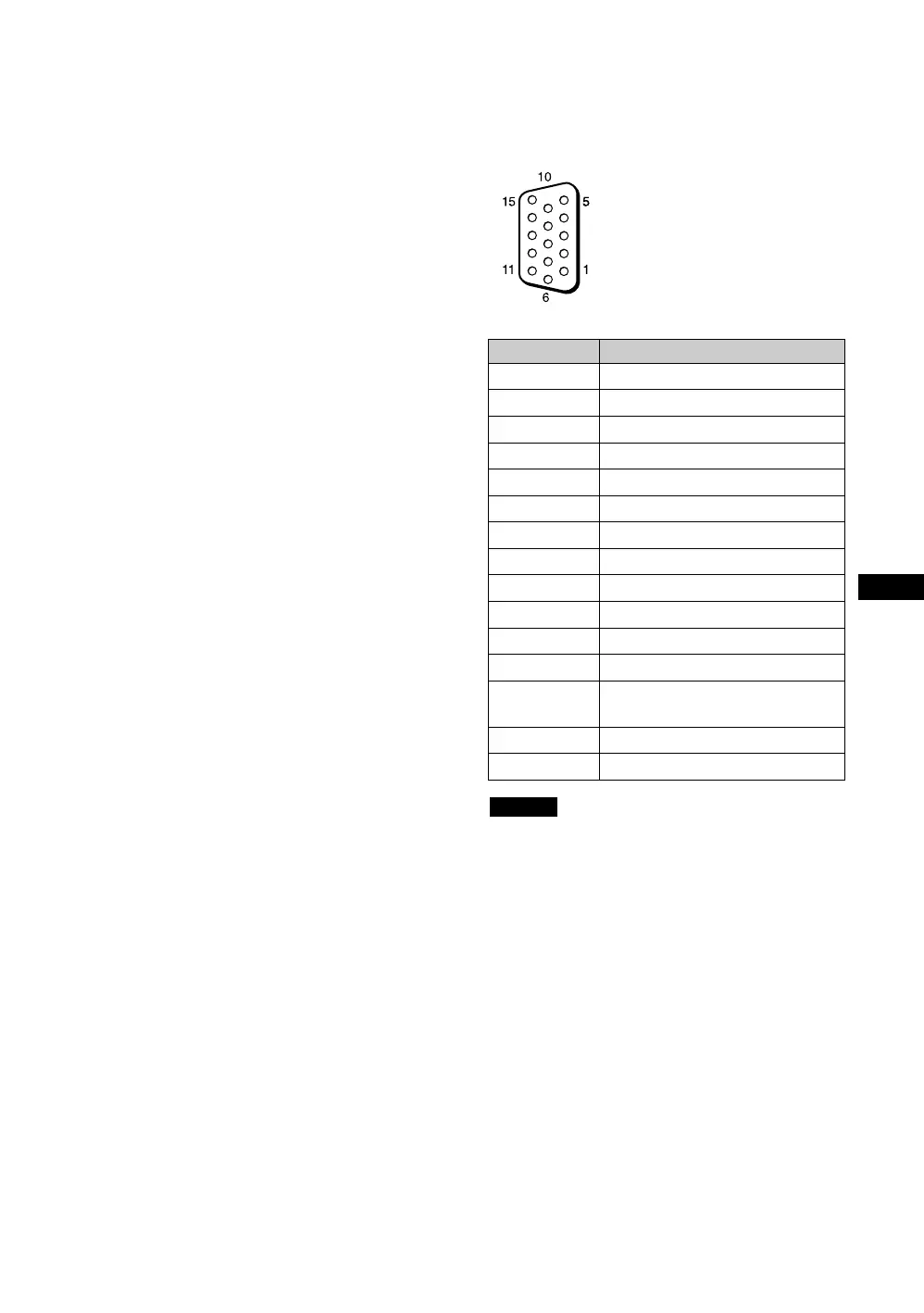

Stiftbelegung
HD15-Anschluss (RGB/COMPONENT) (D-Sub,
15-polig)
Bei Farbdifferenzsignalen dürfen Sie keine
Synchronisationssignale an den Stiften 13 und 14 einspeisen.
Andernfalls wird das Bild unter Umständen nicht
einwandfrei angezeigt.
Stift-Nr. Signal
1 Videosignal Rot oder C
R
/P
R
2 Videosignal Grün oder Y
3 Videosignal Blau oder C
B
/P
B
4Masse
5Masse
6Masse Rot
7Masse Grün
8Masse Blau
9 Nicht verwendet
10 Masse
11 Masse
12 SDA
13 Horizontales Synchronisations- oder
FBAS-Videosignal
14 Vertikales Synchronisationssignal
15 SCL
Hinweis
