8
ES

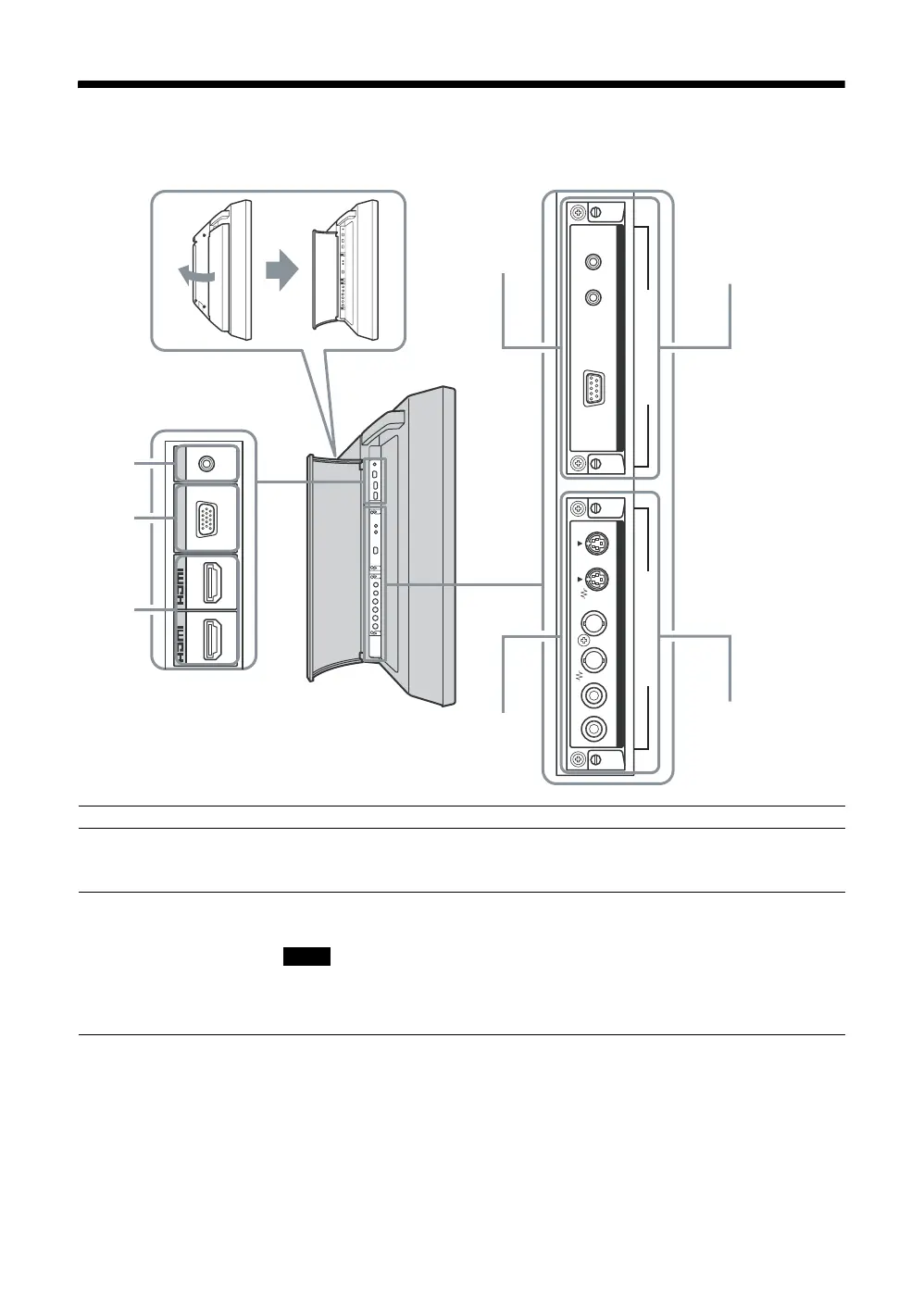

Panel lateral
Conector Descripción
1 AUDIO (COMMON
AUDIO IN)
(minitoma estéreo)
Recibe la señal de audio. Se conecta con la salida de la señal de audio de un equipo de
vídeo u ordenador. Compatible con las señales de audio que corresponden a 2 y 3.
2 HD15 (RGB/
COMPONENT IN)
(D-sub de 15 contactos)
Se conecta a la salida de señal RGB analógica o de componente de un ordenador o de un
equipo de vídeo. Consulte la página 36.
Cuando reciba una señal de componente, asegúrese de que no recibe señales de
sincronización a través de los contactos 13 y 14, puesto que la imagen podría no
visualizarse correctamente.
IN
2
AUDIO
IN
1
COM MON
AUDIO IN
RGB/COMPONENT IN
HD 15
VIDEO
S VIDEO REMOTE CONTROL S
OUT IN
INOUTINOUTRL
AUDIO IN
VIDEO INPUT ADAPTOR
MONITOR CONTROL ADAPTOR
OPTION 1(VIDEO/COM)OPTION 2(VIDEO)
Para abrir la cubierta de cables (lateral)
6
7
Ranura
OPTION 2
(VIDEO)
5
Ranura
OPTION 1
(VIDEO/COM)
1
2
3
4
Nota
