Adaptateurs en option
Les connecteurs repérés par 5 et 7 sur le panneau
latéral sont enfichables et sont compatibles avec
n’importe lequel des adaptateurs en option suivants
(non fournis).
Pour plus d’informations sur l’installation, consultez
votre revendeur Sony.
Adaptateur D’ENTRÉE VIDÉO BKM-FW10
Il est identique à l’adaptateur en option pré-installé
dans l’emplacement 7 OPTION 2. Voir page 8.

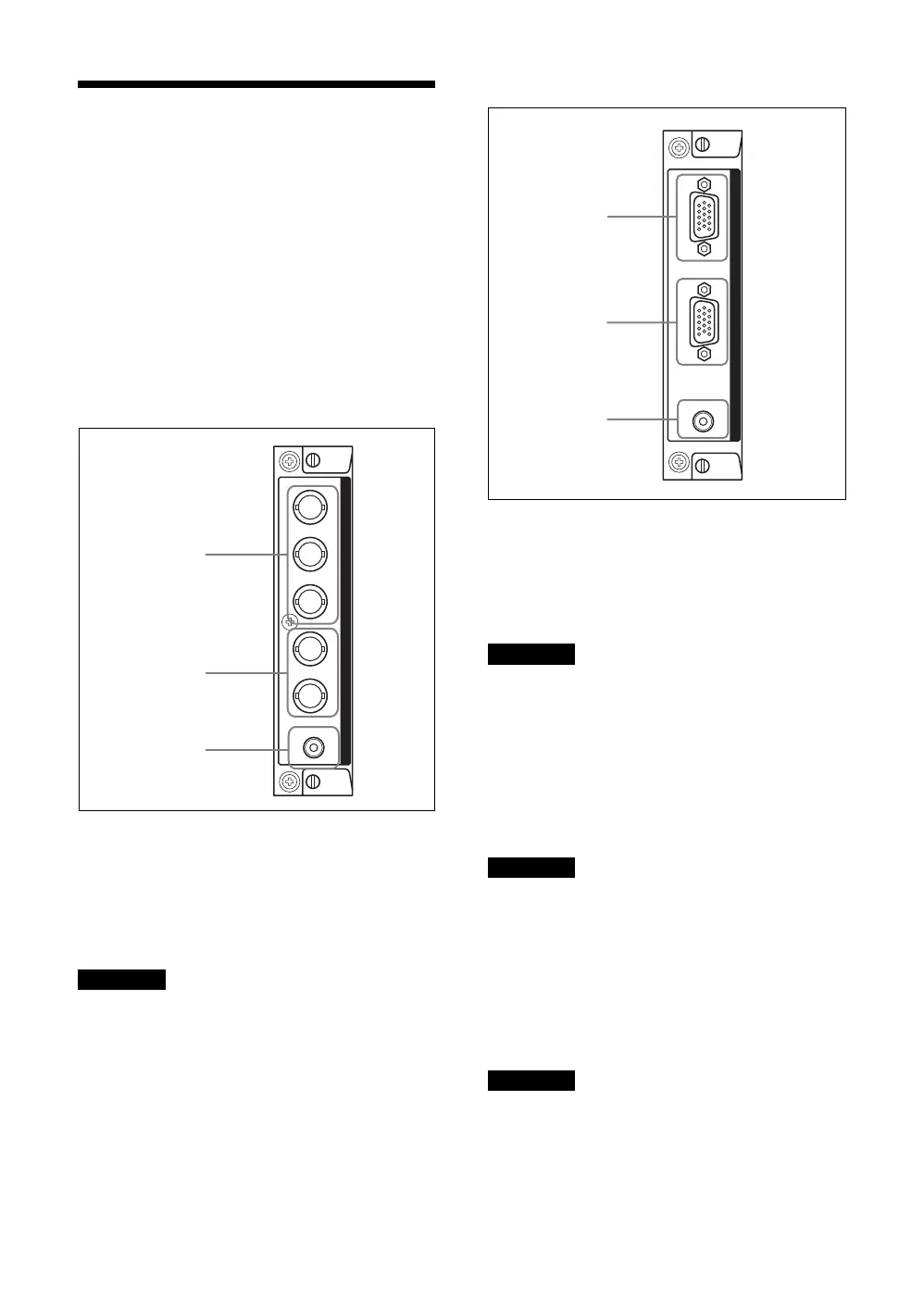

Adaptateur D’ENTRÉE COMPOSANT/RVB
BKM-FW11
1 Y/G P
B
/C
B
/B P
R
/C
R
/R IN (BNC) : Se raccorde
à la sortie du signal analogique RVB ou du signal
composante d’un équipement vidéo ou d’un
ordinateur.
2 HD VD IN (BNC) : Se raccorde à la sortie du
signal de synchronisation d’un ordinateur.
Lors de la transmission d’un signal composante, veillez à ne
pas transmettre de signaux de synchronisation aux
connecteurs HD et VD. Sinon, il est possible que l’image ne
s’affiche pas correctement.
3 AUDIO (mini-prise stéréo) : Permet de recevoir
un signal audio. Se raccorde à la sortie audio d’un
équipement vidéo ou d’un ordinateur.
Adaptateur ACTIF RVB/COMPOSANT BKM-FW12
1 RGB/COMPONENT IN (D-sub à 15 broches) :
Se raccorde à la sortie du signal composante ou du
signal analogique RVB d’un équipement vidéo ou d’un
ordinateur. Pour plus de détails sur la transmission d’un
signal composante au connecteur, reportez-vous à la
section « Affectation des broches » à la page 36.
Lorsque de la transmission d’un signal composante, veillez à ne pas
transmettre de signaux de synchronisation aux broches 13 et 14.
Sinon, il est possible que l’image ne s’affiche pas correctement.
2
RGB/COMPONENT OUT (D-sub à 15 broches) :
Se raccorde à l’entrée du signal composante ou du signal
analogique RVB d’un équipement vidéo ou d’un ordinateur.
3 AUDIO IN (mini-prise stéréo) :
Permet de recevoir un signal audio. Se raccorde à la sortie
du signal audio d’un équipement vidéo ou d’un ordinateur.
Si l’écran n’est pas raccordé à l’alimentation secteur ou s’il est en mode
de veille, aucun signal n’est émis via RGB/COMPONENT OUT.
Adaptateur de GESTION DE RÉSEAU BKM-FW32
Pour plus de détails, reportez-vous au mode d’emploi
du BKM-FW32.
Adaptateur pour RECEPTION MULTIMEDIA BKM-FW50
Pour plus de détails, reportez-vous au mode d’emploi
du BKM-FW50.
Lors de l’utilisation d’un câble réseau pour le BKM-FW32/
50, veillez à utiliser un câble blindé pour éviter les radiations
d’ondes radio non désirées. Pour plus de détails sur le
raccordement, reportez-vous au mode d’emploi concerné.
Pour plus de détails sur les adaptateurs en option pour
l’extension du système, pour la série BKM-FW,
reportez-vous au mode d’emploi correspondant.
