10
CS
选购的适配器
侧面板上标记有 5 和 7 的连接器为插槽型连接
器，可与下列任一选购适配器 （未附带）配合使
用。
关于安装的详细说明，请咨询 Sony 经销商。
视频输入适配器 BKM-FW10
此选购适配器与 7 OPTION 2 插槽中预装的适配
器相同。请参阅第 8 页。

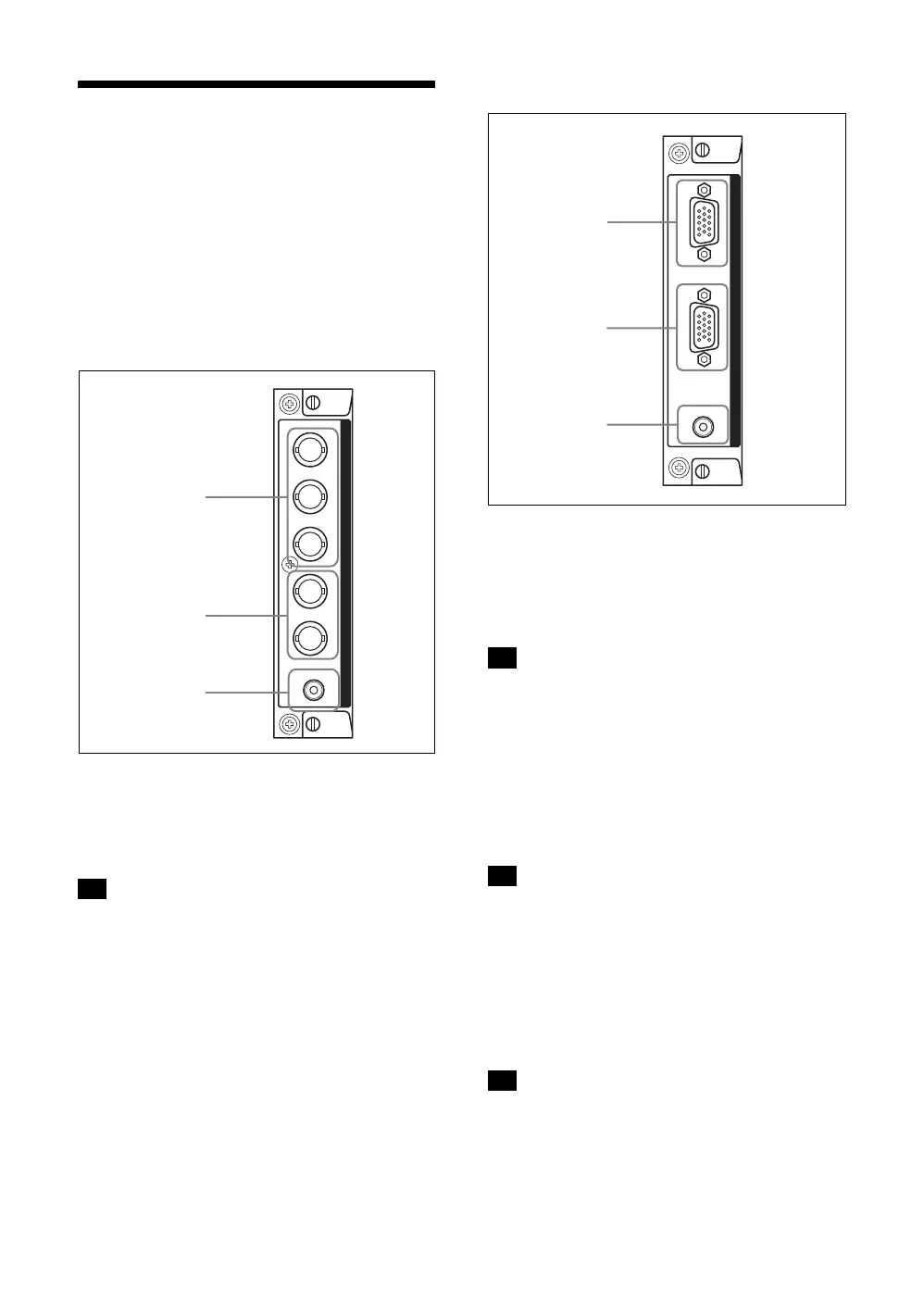

分量 /RGB 输入适配器 BKM-FW11
1 Y/G P
B
/C
B
/B P
R
/C
R
/R IN （BNC）：连接至一台
视频装置或电脑的模拟 RGB 信号或分量信号
输出。
2 HD VD IN （BNC）：连接至电脑的同步信号输出。
当输入分量信号时，切勿将同步信号输入到 HD 和 VD 连
接器。否则，可能无法正确显示图像。
3 AUDIO （立体声微型插孔）：输入音频信号。
连接至一台视频装置或电脑的音频输出。
RGB/ 分量活动传递适配器 BKM-FW12
1 RGB/COMPONENT IN （D-sub 15 芯）：
连接至一台视频装置或电脑的分量信号输出
或模拟 RGB 信号输出。关于将分量信号输入
至连接器的详细说明，请参阅第 34 页上的
“管脚配置”。
当输入分量信号时，切勿将同步信号输入到管脚 13 和
14。
2 RGB/COMPONENT OUT （D-sub 15 芯）：
连接至一台视频装置或电脑的分量信号输入
或模拟 RGB 信号输入。
3 AUDIO IN （立体声微型插孔）：
输入音频信号。连接至一台视频装置或电脑
的音频信号输出。
当显示器未连接至交流电源或处于待机模式时，没有信
号从 RGB/COMPONENT OUT 输出。
网络管理适配器 BKM-FW32
详细说明，请参阅 BKM-FW32 的说明书。
信号流接收器适配器 BKM-FW50
详细说明，请参阅 BKM-FW50 的说明书。
当为 BKM-FW32/50 选用网络电缆时，必须使用屏蔽电缆
以防来自干扰无线电波的射线。关于连接的详细说明，
请参阅各使用说明书。
关于 BKM-FW 系列系统扩展用选购适配器的详细说
明，请参阅其各自的说明手册。
注
AUDIO
VD HD P
R
/C
R
/R P
B
/C
B
/B Y/G
COMPONENT/RGB INPUT ADAPTOR
1
2
3
注
注
注
AUDIO
IN
OUT IN
RGB/COMPONENT ACTIVE THROUGH
1
2
3
