8
FR

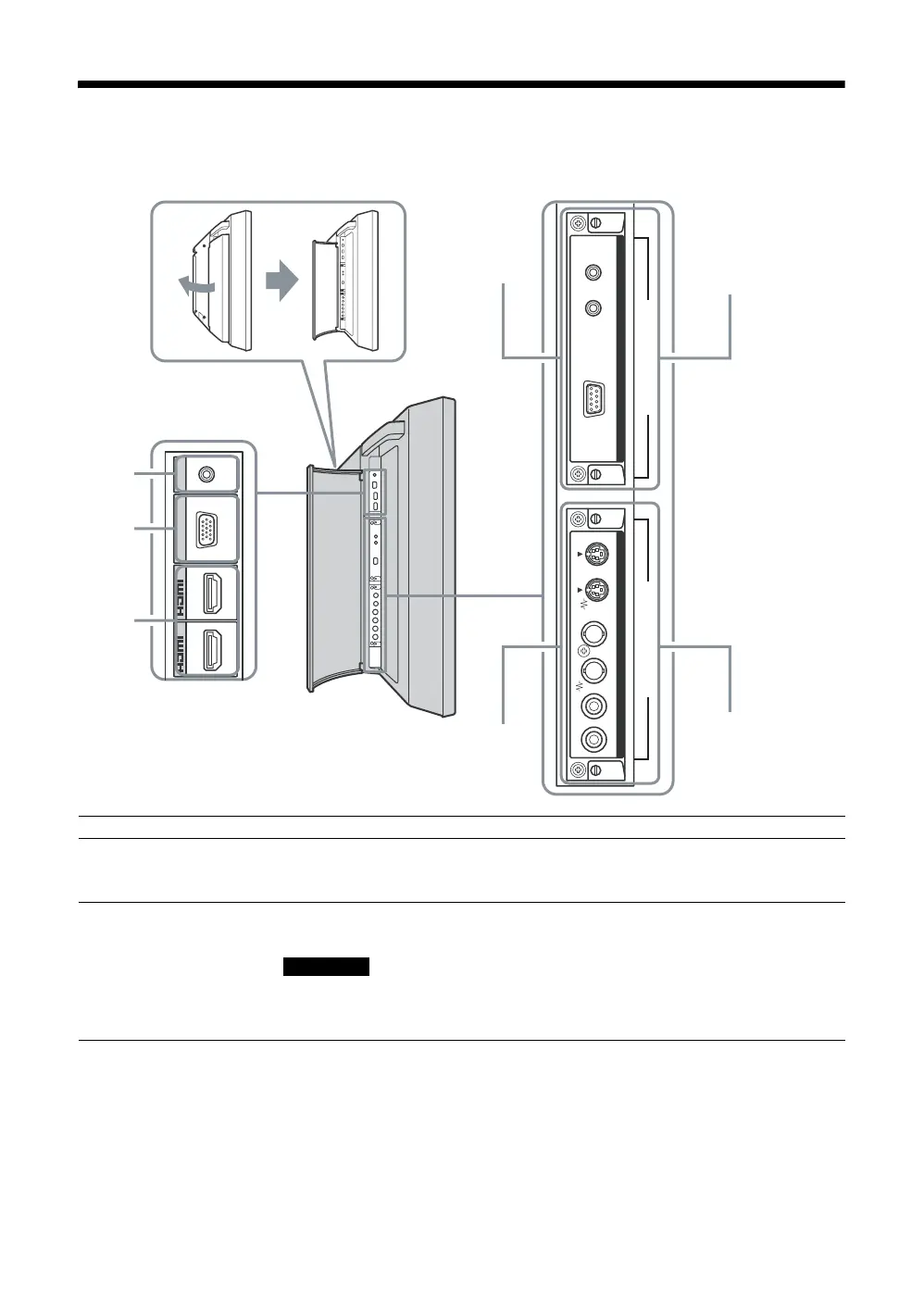

Panneau latéral
Connecteur Description
1 AUDIO (COMMON
AUDIO IN)
(mini-prise stéréo)
Permet de recevoir un signal audio. Se raccorde à la sortie de signal audio d’un
équipement vidéo ou d’un ordinateur. Prend en charge les signaux audio correspondant à
2 et 3.
2 HD15 (RGB/
COMPONENT IN)
(D-sub à 15 broches)
Se raccorde à la sortie du signal analogique RVB ou du signal composante d’un
équipement vidéo ou d’un ordinateur. Voir page 36.
Lorsque de la transmission d’un signal composante, veillez à ne pas transmettre de signaux de
synchronisation aux broches 13 et 14. Sinon, il est possible que l’image ne s’affiche pas
correctement.
IN
2
AUDIO
IN
1
COM MON
AUDIO IN
RGB/COMPONENT IN
HD 15
VIDEO
S VIDEO REMOTE CONTROL S
OUT IN
INOUTINOUTRL
AUDIO IN
VIDEO INPUT ADAPTOR
MONITOR CONTROL ADAPTOR
OPTION 1(VIDEO/COM)OPTION 2(VIDEO)
4
Ouverture du cache-câbles (côté)
6
7
Emplacement
OPTION 2
(VIDEO)
5
Emplacement
OPTION 1
(VIDEO/COM)
1
2
3
Remarque
