— 93 —
! 401 8-848-387-01 OPTICAL PICK-UP KSS-213BA/S-N
402 1-769-069-11 WIRE (FLAT TYPE)(16 CORE)
403 4-917-567-01 GEAR (M)
404 4-951-940-01 INSULATOR (BU)
405 4-917-565-01 SHAFT, SLED
406 4-917-564-01 GEAR (P), FLATNESS
* 407 A-4673-402-A BD BOARD, COMPLETE
408 4-951-620-01 SCREW (2.6X8), +BVTP
M101 X-4917-523-4 MOTOR ASSY (SPINDLE)
M102 X-4917-504-1 MOTOR ASSY (SLED)
S101 1-572-085-11 SWITCH, LEAF (LIMIT)
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark

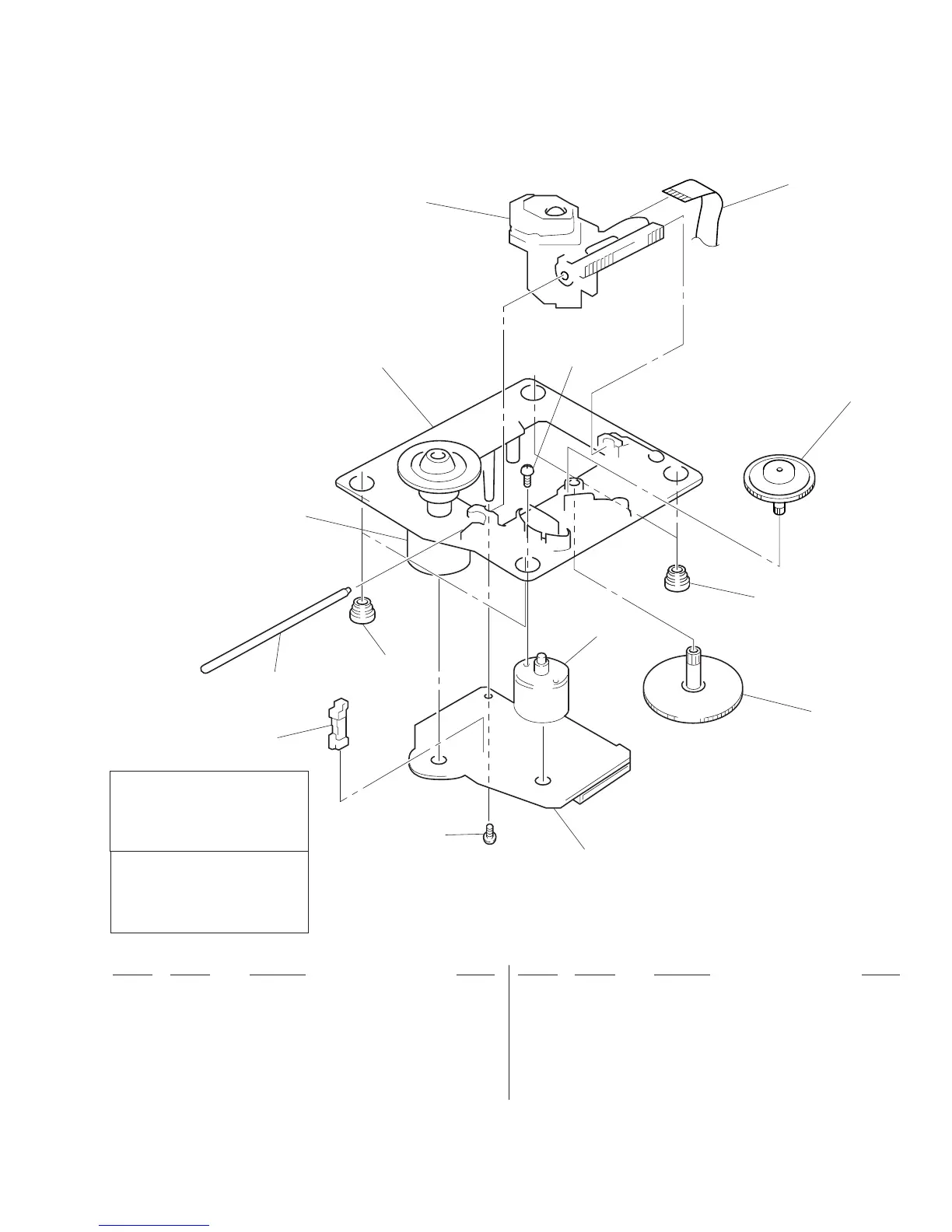

6-9. BASE UNIT SECTION (BU-5BD19)
401
402
403
404
404
405
406
407
408
S101
M101
(including
r
A)
#12
r
A
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
M102
To Next Page
